JWW 一括印刷・PDF変換

2026年11月9日古川尚弘 No Comments デスクトップアプリ

JWW 一括印刷・PDF変換Ver.16.0 · ZIP 約4.94 MB · Windows アプリ（無償）

ダウンロード

WINDOWS アプリ（無償）

複数のJWWを、
まとめてPDFに。紙にも。

「JWW 一括印刷・PDF変換」— 出力する図面と順番を決めたら、あとはまとめて処理します。

提出用の図面をPDFにしたい。打ち合わせ用に、何枚かだけ紙へ印刷したい。Jw_cadで図面を開き、出力先を選び、保存して閉じる。図面が増えると、この繰り返しに手間がかかります。

「JWW 一括印刷・PDF変換」は、出力したいJWWファイルを一覧に登録し、その順番でまとめて出力するソフトです。PDFは図面ごとの保存と、1つのファイルへの結合を選べます。紙へ印刷するときも、同じ一覧を使います。

使うのは、各図面にあらかじめ保存した印刷範囲です。元のJWWを編集し直す必要はなく、原本を上書き保存する処理も行いません。

POINT 01

必要な図面を、必要な順番で

左側から選んだJWWを右側の一覧へ追加します。登録の解除や順番の変更ができるので、出力しない図面を除き、図面番号の順に並べてから実行できます。

POINT 02

PDFは個別でも、1つに結合しても

図面ごとにPDFを作るか、一覧順にまとめて1つのPDFにするかを最初に選びます。同名PDFがある場合は連番を付け、既存のファイルを上書きしません。

POINT 03

プロパティの設定を、出力全体へ

用紙・向きだけでなく、ドライバー固有情報を含むプリンタープロパティの設定データ全体を保持します。同じ設定を使う図面を、1件ずつ設定し直す手間を省きます。

POINT 04

PDFも紙も、このPCで処理します

Jw_cadとWindowsの印刷機能を使います。図面をWebサービスへアップロードする必要はありません。Windowsの既定のプリンターも変更せずに使えます。

図面を並べて、出力方法を選ぶ

操作の中心は、左右2つの一覧です。右側に並んだものが出力対象で、上から順に処理します。次の操作例で、図面の追加・解除・並べ替えと、3つの出力方法の違いを試せます。

JWW 一括印刷・PDF変換操作イメージ

フォルダ内のJWWファイル

PDF・印刷を行う一覧

出力対象：2件

1つのPDFに結合

01_配置図.jww
02_平面図.jww

一覧順にまとめ、共通プロパティで1つのPDFを保存します。

実際の画面を簡略化した操作例です。ここではお手元のファイルを読み込んだり、PDF作成・印刷を実行したりしません。

PDFは図面ごとに。提出用なら1つに。

図面を別々に管理するときは個別保存、図面一式を渡すときは結合保存を選びます。保存方法は変換を始める前に決めるので、処理が終わってから選び直す必要はありません。

出力方法	作られるもの・使いどころ
PDFを個別に保存	`01_配置図.pdf`、`02_平面図.pdf`のように保存します。図面ごとの管理や、一部だけの差し替えに向いています。
PDFを1つに結合	右側の一覧順にまとめ、指定した名前のPDFを1つ作ります。提出用の図面一式をまとめたいときに使います。
プリンターに印刷	一覧全体を1つの印刷ジョブにして、選択したプリンターへ送ります。複数図面を通した両面・部単位などの設定を使えます。

同名のPDFがあっても、上書きしません

保存先に平面図.pdfがあれば、平面図（1）.pdf、平面図（2）.pdfのように空いている番号を付けます。個別保存・結合保存のどちらも同じ扱いです。

最初に決めたプロパティを、一覧全体へ

紙へ印刷するときは、「印刷設定」でプリンターを選び、「プロパティ」で必要な項目を設定します。PDFの場合も、「PDF出力設定」からMicrosoft Print to PDFのプロパティを開けます。

保持するのは用紙サイズと向きだけではありません。プリンタードライバーが持つ固有情報を含め、設定データ全体を出力時に渡します。カラー、両面、給紙、集約、仕上げなどは、その機種・ドライバーが対応する設定を使用します。

紙への出力を1つの印刷ジョブにまとめるのは、両面や部単位などの処理が、JWWファイルの境目で途切れないようにするためです。図面を1枚ずつ別のジョブにする方式とは、この点が異なります。

プリンターの設定と、Jw_cad側の設定は別です

共通化するのはプリンターのプロパティ内の設定です。Jw_cad側の印刷倍率・カラー印刷・回転・出力方法などを、すべて固定する機能ではありません。元の印刷用データが白黒の場合、ドライバーをカラーにしても色は追加されません。

使いかた

ZIPをすべて展開して起動する
必要な図面を保存してJw_cadを閉じ、展開したフォルダのJwwPdfBatch-v16.exeを起動します。EXEだけを取り出さず、同梱のファイルとフォルダを一緒に置いてください。
出力方法とプロパティを決める
「PDFに保存」または「プリンターに印刷」を選びます。PDFは個別・結合も選択します。各設定画面の「プロパティ」で共通設定を確定します。
出力したいJWWを右側へ追加する
「フォルダ選択」でJWWのある場所を開き、左から「追加 →」で登録します。「すべて追加 →」、解除、上下の並べ替えも使えます。
OKで処理を始める
PDFは「OK・保存先へ」でフォルダと、結合する場合のファイル名を指定し、「OK・実行」を押します。紙は、設定済みなら右下の「OK」で開始します。
ログと出力結果を確認する
画面下部に、データ作成・保存・印刷送信の状況が表示されます。最初は少数の図面で、用紙・向き・縮尺・印刷範囲を確認してください。

「開始時にプロパティを確認する」は、一度だけ

実行前にもう一度確認したいときにチェックします。確定した設定は一覧全体に使用し、図面ごとに同じ操作を繰り返しません。設定はアプリを終了するまで保持します。

ZIPの中身は、まとめて同じ場所に

このソフトは、Jw_cadで印刷用PDFを作り、そのデータを共通のプロパティで出力します。PDFの結合・描画・印刷に使うライブラリを同梱しているため、実行ファイル以外も必要です。

JwwPdfBatch-v16/
  JwwPdfBatch-v16.exe       本体
  初めにお読み下さい.txt     説明書
  PdfSharp.dll              PDFの結合
  PdfiumViewer.dll          PDFの描画・印刷
  x64/pdfium.dll            64bit用ライブラリ
  x86/pdfium.dll            32bit用ライブラリ
  ライセンス・NOTICE         同梱ライブラリの使用条件
  ソースコード               JwwPdfBatch.cs / PrinterProfile.cs

紙への印刷でも、印刷用データを作るためにMicrosoft Print to PDFが必要です。Windowsの既定のプリンターに設定する必要はありません。

確認したことと、確認が必要なこと

Jw_cad 10.03.8で図面2件を連続してPDF化し、共通設定を使った出力を確かめました。A3横の設定では、2件とも同じページ寸法になることを確認しています。複数ページの出力と、設定データの保持・復元も確認しています。

確認項目	結果・範囲
連続PDF作成	確認済み — Jw_cad 10.03.8で2件を連続処理。同じJw_cadプロセスを再利用します。
用紙・向き	確認済み — A3横で、作成したPDFのページ寸法を確認しました。
プロパティの保持	確認済み — Microsoft Print to PDFのドライバー固有領域を含む設定データを保持・復元し、同じ設定で複数出力しました。
紙・メーカー固有機能	Ver.16の実機印刷は未検証です。両面・給紙・集約・仕上げなどは、使用するプリンターで確認してください。

プリンターが対応していない機能を追加するものではありません。ドライバーや機種によって有効な項目が異なります。

動作環境

対象OS	Windows 10 / 11
Jw_cad	Jw_cadが必要です。Ver.16は10.03.8で確認しています。他の版での動作は未確認です。
実行環境	.NET Framework 4.x
PDF出力先	Microsoft Print to PDF（紙への印刷時も必要）
紙への印刷	使用するプリンターと、そのドライバーが必要です。
対象ファイル	印刷範囲を保存したJWWファイル
開発言語・種別	C# ／ Windowsデスクトップアプリ／無償
バージョン	Ver.16.0

うまく動かないとき

症状	確認すること
DLLがない・起動できない	ZIPをすべて展開し、DLLと`x64`・`x86`フォルダをEXEと同じ場所に置いてください。
Jw_cadを閉じるよう表示される	必要な図面を保存し、開いているJw_cadの画面を閉じてから実行してください。
用紙を選択できない	印刷用データを作るMicrosoft Print to PDFでも、その用紙名を選択できる必要があります。画面下部のログを確認してください。
範囲や縮尺が合わない	JWWに保存された印刷範囲と、Jw_cad側の倍率・回転を確認してください。プリンターのプロパティだけでは、Jw_cad側の設定は変更されません。
途中で止まる	ログの最後のメッセージを確認してください。詳しい記録は`%LOCALAPPDATA%\JwwPdfBatch\logs`に残ります。

「中止」と「印刷送信完了」について

中止しても、既にプリンターへ送ったジョブは取り消しません。また「印刷送信完了」は、紙への出力が終わった意味ではありません。必要に応じてWindowsの印刷キューと実際の用紙を確認してください。

JWW 一括印刷・PDF変換Ver.16.0 · ZIP 約4.94 MB · 説明書・必要なライブラリを同梱

ダウンロード

詳しい操作方法と使用条件は、同梱の「初めにお読み下さい.txt」をご覧ください。ご意見・ご要望・不具合のご連絡は、ADAの問い合わせ先へ。バージョン、Jw_cadの版、出力先、ログの最後のメッセージがあると、状況を確認しやすくなります。

Jw_cadをClaude Code・Codexで動かす（Jw_AI連携）

2026年11月7日古川尚弘 No Comments AIによる自動設計 AI, Jw_CAD, 作図, 外部変形

JW_CAD / CLAUDE CODE / CODEX

Jw_cad の生データをAI で操作する

外部変形「Jw_AI連携」で、DXFを介さずダイレクトにAI連携

Jw_cad で範囲を選んでボタンを押し、AI に「この平面図に柱を入れて」と頼む。それだけで、AI が考えた柱の配置が Jw_cad の図面に再現される。「Jw_AI連携」は、Jw_cadとAIエージェントを橋渡しする画期的な外部変形です。AIエージェントであればその種類は問いません。今回は、Claude Code と Codex の 2 つの AI を「Jw_AI連携」とつなげ、最新版 AI の実力を試しつつ、連携の確かさを検証しました。

これまでの記事では、AI に SketchUp や Revit を操作させてきました。今回は、設計の現場でいちばん使われている Jw_cad です。「Jw_AI連携」は、Jw_cad の図形を AI が読み書きできるファイルに書き出し、AI が作った図形を Jw_cad に描き戻す入出力ツールで、AI そのものは含みません。ファイルの読み書きができる AI なら組み合わせることができます。今回は Claude Code（Anthropic 社）と Codex（OpenAI 社）の両方で同じ作図を頼み、ありのままに、その結果を並べています。

動画（7 分）── しくみから柱・建具記号・矩計図・住戸プランまで

ご購入は Jw_AI連携の購入のページへ（13,200 円・税込）。

POINT 01

初歩的な作図から高度な設計まで

今回のテストは、初歩的な建具記号のプロット、柱の割付から、住戸プランの作成、難易度の高い矩計図、の 4 つです。ほぼ完璧なものから、まだ未熟なものまで、AI作図の今が見えます。

POINT 02

Claude Code でも Codex でも

「Jw_AI連携」は AI に作図を指示しません。AI への手引き（AGENTS.md）を読ませるだけです。どちらの AI でも外部変形での操作は同じ。だから見比べることも簡単です。

POINT 03

送る前に、PC の中で確認

クライアントの名前や会社名などの固有名詞は、書き出す前に見つけて伏せ字にし、AI に情報が流れるのを一定程度抑制します。伏せた文字は、AI の結果を描くときに元の語に戻ります。

今回試した内容

目的：Jw_cad の図面の一部を AI に渡して描き足させ、結果を Jw_cad に戻す。同じ作図を Claude Code と Codex の両方で行う
課題：壁を塗り潰した平面図に柱を入れる／平面図に建具記号を入れる／断面図を見本どおりの矩計図にする／70㎡の 3LDK 住戸プランを新しく描く
環境：Windows 11 ／ Jw_cad ／ Jw_AI連携 Ver.1.0.2 ／ Claude Code と Codex（どちらも VS Code 拡張）
使用モデル：Claude Code は Opus 5.5・Fable 5.1、Codex は GPT-6.1 Sol・GPT-6 Astra ※ 2026 年 10 月時点

Jw_cad の画面。上の段に AI自動編集から AI連携終了までのボタンが並び、図面には AI が描いた 3LDK の住戸プランが左右に 2 つ並んでいる — 「70㎡の 3LDK を描いて」と頼んだ結果。左が Claude Code、右が Codex の住戸プランです。画面の上の段に並んでいるのが、Jw_AI連携のボタンです。

Jw_cad と AI のあいだで、何が行き来するのか

Jw_AI連携は、Jw_cad の［外部変形］として動きます。範囲を選んでボタンを押すと、選んだ図形を jww_export.json というAI が読めるファイルに書き出します。AI はそれを読み、描く図形を jww_import.json に書きます。Jw_AI連携がそれを読み込んで、Jw_cad の図面に描きます。

AI と Jw_cad が直接つながるのではなく、決まったフォルダーのファイルを介して受け渡すしくみです。そのため、AI の種類を問いません。下の図で、ボタンごとの流れを切り替えられます。

ボタンごとに、何が行き来するかボタンで、流れを切り替えられます

Jw_cad の図面 Jw_AI連携（外部変形）受け渡しのフォルダー AI（Claude Code・Codex）図形のファイル PC の外には出ないもの

ボタン

ボタンごとの、選ぶもの・ファイル・Jw_cad の状態

範囲の選択

書くファイル

読むファイル

Jw_cad

6 つのボタンの使い分け

［外部変形］で AI連携.bat を選ぶと、Jw_cad の上にボタンが並びます。1 回使うとまた同じボタンが出るので、続けて操作できます。

こんなとき	ボタン	動き
選んだ図形を、AI にそのまま描き直してほしい	AI自動編集	書き出して待機画面を出す。AI の結果ができると自動で閉じ、元の図形を消して描き直す
図形を渡しておいて、AI の作業中も Jw_cad を使いたい	AIへ書出し	書き出すだけ。結果は［AIから取得］で描く
AI の結果を描きたい／新しく描かせたものを置きたい	AIから取得	AI が場所を決めていればその位置に、決めていなければクリックした点を左下にして描く
手本の図面を見せて、同じ描き方をしてほしい	参照図登録	手本の図形を書き出す。何枚でも、別の図面からも
施主名などを AI に送りたくない	伏せ字登録	送りたくない語を書いたファイルのフォルダーを選ぶ
作業を終える	AI連携終了	書き出したデータや参照図を片付けて、メニューを閉じる

AI は、Jw_AI連携のフォルダーで起動します

AI は、受け渡しのフォルダーがある C:\jww\外部変形\AI連携 で起動します。待機画面にも、この場所が表示されます。フォルダーには AI への手引き（AGENTS.md）が入っていて、ファイルの形、座標の決め方、色の番号の決め方、描く前に画像で確かめる手順などを、AI が自分で読みます。

送る前に、固有名詞を伏せる

図面には、施主名、物件名、会社名、住所などが書かれています。AI に読ませたデータは、その AI の提供元へ送られます。そこで「Jw_AI連携」は、書き出す前に、図面の文字・寸法値・ブロック名・レイヤ名を PC の中で調べます。この確認のために、データを外へ送ることはありません。

伏せ字にする語のファイル：［伏せ字登録］で選んだフォルダーの中の、送りたくない語の一覧（テキスト・Excel・Word など）
書き方の決まり：「〇〇様」「〇〇邸」、株式会社などの会社名、住所、電話番号、カタカナの固有名詞らしい語

見つかった語は、確認の画面で 1 つずつ［送る］［伏せる］［送らない］を選べます。下の例で、選び方による違いを見られます。

図面の文字は、AI にどう届くかボタンで、見つかった 2 語の扱いを切り替えられます

見つかった語の扱い

文字ごとの、図面・AI に届く形・描き戻した形

伏せ字の対応表は、AI が読むフォルダーの外に置きます。AI が結果の文字に「〔固有1〕」と書けば、Jw_cad に描くときに元の語へ戻ります。［送らない］を選んだ文字は、［AI自動編集］のときは元の位置にそのまま描き戻します。

チャットの指示文は、確認できません

この確認は、図面から書き出すデータが対象です。AI に話しかけるチャットの指示文は、Jw_AI連携からは見えません。指示には、人名・社名・住所などを書かないでください。

4 つの作図を、Claude Code と Codex で

どれも、Jw_cad でボタンを押し、AI のチャットに 1〜3 行の指示を書いただけです。AI は書き出されたデータを読み、描く図形を作り、Jw_cad に流し込む前に画像にして自分で確かめてから結果を書きます。

1. 壁を塗り潰した平面図に柱を入れる（AI自動編集）

AI への指示

JWの待機画面が出ています。関連するオブシディアンを呼んで、この平面図に柱を入れてください。特に、柱の割付方については、JG_平面図作成が参考になります。X方向、Y方向ともに、6000～8000のピッチで割り付けてください。

柱を入れる前の Jw_cad の平面図。壁の線と部屋名・面積があり、柱は無い。右下には 30 度振れた棟がある — 柱を入れる前の平面図。［AI自動編集］でこの範囲を選び、待機画面が出たところで AI に頼みます。

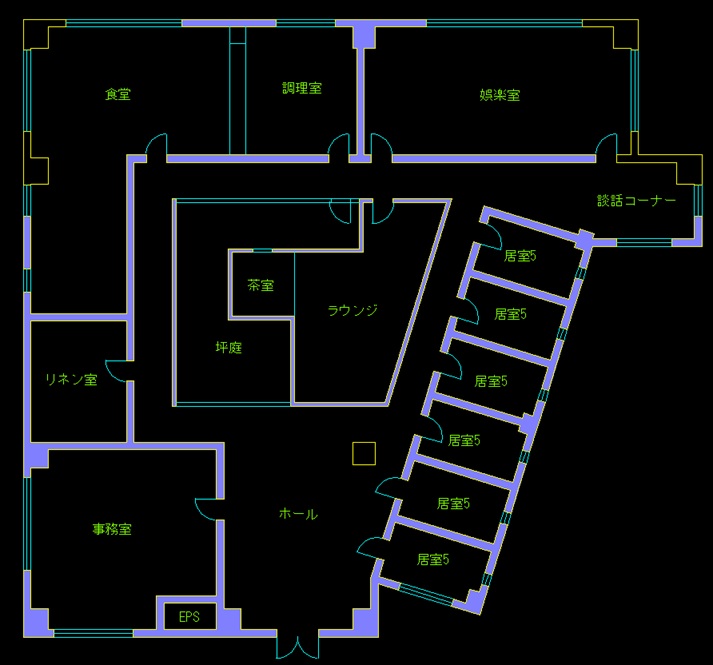

柱を入れた後の Jw_cad の平面図。外周と内部の壁に四角い柱が規則的に入り、壁と柱が一体の輪郭で塗り潰されている。斜めの棟にも棟の向きに合わせて柱が並ぶ — Claude Code が柱を入れた後。壁と柱を一体の輪郭にして塗り潰し、斜めの棟には棟の向きに合わせた柱を立てています。

Claude Code は、柱の大きさを外部変形「JG_平面図作成」と同じ考え方（スパンの 10 分の 1）で 700 角とし、39 本を割り付けました。会議室の中に柱が立たないよう通りをずらし、柱にかかる扉や窓は、位置を動かしたり幅を縮めたりして、その理由を報告してきました。30 度振れた棟には、棟の向きに合わせた別の柱芯を立てています。

2. 平面図に建具記号を入れる（AIへ書出し・AIから取得）

AI への指示

JWで平面図を読み込みました。建具記号を入れてください。室内のドアはSD、窓はAWでお願いします。

Jw_cad の平面図の拡大。各扉の横に SD-01、窓の外側に AW-10 などの、円と横線の建具記号が入っている — 建具記号を入れた平面図（部分）。円と横の直径線の上に略号、下に番号です。

扉と窓を図形から見分け、同じ形式・同じ幅の建具に同じ番号を振りました。扉は片開き・両開き・親子開きを分け、窓は幅ごとに番号を付けています。記号が扉の軌跡や壁に重ならない位置も、AI が画像で確かめて選んでいます。

3. 断面図を、見本どおりの矩計図にする（参照図登録・AIへ書出し・AIから取得）

AI への指示

JWで参照図と元図を書き出しました。参照図は、RC造の学校の断面図を矩計図にしたものです。これを見本にして、別のところで切った断面図も同様の矩計図にしてください。描く位置は、右側の点線の枠内でお願いします。

上の段は手本で、左の断面図から右の矩計図へ。下の段は左の別の断面図から、AI が右の点線の枠内に描いた矩計図 — 上の段が手本（参照図）、下の段の右が AI の描いた矩計図です。

［参照図登録］で手本の「断面図と、それを矩計図にしたもの」を渡し、［AIへ書出し］で別の断面図を渡しました。AI は手本の描き方（仕上げの線、寸法、注記）を読み取り、指定した枠の中に矩計図を描いています。照合が必要な所は、図の中に注記として残してきました。

4. 3LDK の住戸プランを新しく描く（AIから取得）

AI への指示

JwcadのAI連携で、3LDKで70㎡のマンションの住戸プランを描いてください。お願いします。

元の図形なしで、新しく描かせました。AI が書いた結果を［AIから取得］で読み込み、置きたい所の左下をクリックすると、そこに描かれます。冒頭の写真が、その結果です。

	Claude Code	Codex
面積	専有面積 69.96㎡（壁芯）	70.00㎡（壁芯。バルコニーは別）
LDK	14.0 帖	約 13.9 帖
洋室	6.1 帖・5.4 帖・5.0 帖	約 5.0 帖・5.0 帖・4.9 帖（各収納付き）
そのほか	浴室・洗面脱衣室・トイレ・バルコニー・寸法	浴室・洗面脱衣室・トイレ・南側バルコニー・家具・寸法

同じ指示でも、間取りの考え方はかなり違います。概略の計画案なので、柱型・法規・設備の条件はこれから詰める段階ですが、たたき台を 2 案、数分から十数分で並べられるのは心強いところです。

要した時間

記録した動画の長さです。指示を書いてから、AI が確かめを終えて結果を書き、Jw_cad に描くまでを含みます。同じ作図でも、AI とモデルの組み合わせ、考える深さの設定で変わります。

作図	Claude Code	Codex
平面詳細図に柱を入れる	26 分	27 分
平面図に建具記号を入れる	11 分	14 分
断面図を矩計図にする	12 分	24 分
3LDK の住戸プランを描く	17 分	3 分

やってみて分かったこと

1. 図面の「読み取り」まで、AI がやってくれる

建具記号では、扉と窓を線と円弧の形から見分けて、種類と幅ごとに番号を振りました。柱では、部屋の中に柱が立たない通りを自分で探しています。図形のデータから図面の意味を読み取るところまで、任せられる手応えがありました。

2. 手本を見せると、描き方がそろう

矩計図は、言葉で描き方を説明するより、［参照図登録］で手本を 1 枚見せるほうが確実でした。事務所の描き方の決まりを、図面ごと渡せます。

3. 流し込む前に、AI が自分で確かめる

AI は結果を書く前に、描く図形を画像にして、位置・重なり・色を確かめます。Jw_cad に描いたあとは AI から図面を直せないので、この確かめが品質を決めます。手引き（AGENTS.md）に手順として書いてあるので、どちらの AI も省きませんでした。

4. AI は選べる。得意・不得意は作図ごとに違う

同じ指示で、速さも間取りの考え方も違いました。製品は AI を呼ばない入出力の道具なので、作図ごとに AI を使い分けたり、2 つの案を並べて比べたりできます。

5. 気をつけること

AI の図面は、たたき台です

AI が描いた図形は、必ず人が確かめてください。Jw_cad の［戻る］で、取り込む前の図面に戻せます。

AI は、C:\jww\外部変形\AI連携 で起動してください。VS codeの拡張機能として使用する場合は、エクスプローラーで、C:\jww\外部変形\AI連携を選択します。Claude Code のデスクトップ版で使用する場合は、作業場所に「ローカル」を選んで、フォルダーをC:\jww\外部変形\AI連携としてください。別のフォルダーで起動すると、書き出したデータが見えない場合があります。また、AI に作業をやめさせたいときは「作業をやめて」と伝え、待機画面は自分で［キャンセル］を押します。

ご購入とダウンロード

「Jw_AI連携」は有償のソフトです。お支払いが済むと、ライセンスキーとダウンロードのご案内を、すぐにメールでお送りします。

価格	13,200 円（税込）（税抜 12,000 円）・買い切り
ライセンス	1 つのライセンスキーで、2 台の PC まで。認証にインターネットへの接続が必要です
お支払い	クレジットカード（Stripe）
動作環境	Windows 10 / 11、Jw_cad、ファイルの読み書きと PowerShell の実行ができる AI（動作確認済み：Claude Code（VS Code 拡張・デスクトップ版）、Codex）
AI の利用料	別途、お客様ご自身でのご契約が必要です

購入のページから申し込むJw_AI連携の購入のページで［購入する］を押し、Stripe の画面でお支払いください。
メールでライセンスキーが届くメールに、ライセンスキーとダウンロードのページの案内が書かれています。新しい版も、同じページから入手できます。
インストールして、認証するzip を解凍して「インストール.cmd」をダブルクリック。Jw_cad でボタンを初めて押すと認証の画面が出るので、ライセンスキーを入れます。

本製品は、AI の提供元（Anthropic 社・OpenAI 社など）が開発・推奨・提携しているものではありません。特定商取引法に基づく表記とプライバシーポリシーもあわせてご覧ください。

まとめ

Jw_cad の図面を AI に渡して、描き足させて、図面に戻す。Jw_AI連携のボタン 6 つで、柱の割付から矩計図、住戸プランのたたき台まで、言葉で頼めるようになりました。Claude Code と Codex のどちらでも同じように使え、固有名詞は送る前に PC の中で伏せられます。

開発中：Jw_cad から Claude Code を直接呼び出す「AIモード」

Jw_AI連携は、AI のチャットに指示を書く使い方です。これとは別に、Jw_cad の画面から指示を入力すると、裏で Claude Code が作図して図面に戻す「AIモード」も開発しています。製品の中から Claude Code を動かすため、提供のしかたについて Anthropic 社の確認（承認）を待っているところです。確認が取れしだい、ご案内します。

ネットワーク工程表2027

2026年10月21日古川尚弘 No Comments EXCELプラグイン EXCELマクロ

Excel マクロ／建築工事の工程表

Excelで出来るネットワーク工程表の自動作成

ネットワーク工程表2027 — 建物の規模を入れるだけで、適正工期の算定からネットワーク工程表・出来高曲線までを A3 一枚に描きます。

工程表づくりで手間がかかるのは、線を引くことよりも、工期の「根拠」をそろえることです。ネットワーク工程表2027 は、建物の規模や構造種別などを入力して休工日を決めるだけで、「公共建築物の工期算定標準」に基づく適正工期を算出し、バーチャート工程表を含むネットワーク工程表と出来高曲線を、Excel の上に自動で描きます。

Vector で入手する（シェアウェア）ネットワーク工程表2027 Ver.1.0（kouteihyo2027.zip）のダウンロードと、ライセンスキーのご購入はこちらから。

Vector のダウンロードページへ

工種ごとに日数を増減できるので、予定している工期に合わせた工程表がすぐに作れます。作業用の白紙の工程フォーマット（休日の塗り分け・曜日つき）も作れます。これまで「ネットワーク工程表自動作成 Pro」としてご利用いただいてきたソフトを全面的に見直し、名称も新たにしました。2024 年 4 月から建設業にも時間外労働の上限規制が適用され、週休 2 日（4 週 8 閉所）を前提にした工期の設定が求められています。2027 では、この現場の働き方の変化と、図面との受け渡しを取り込みました。

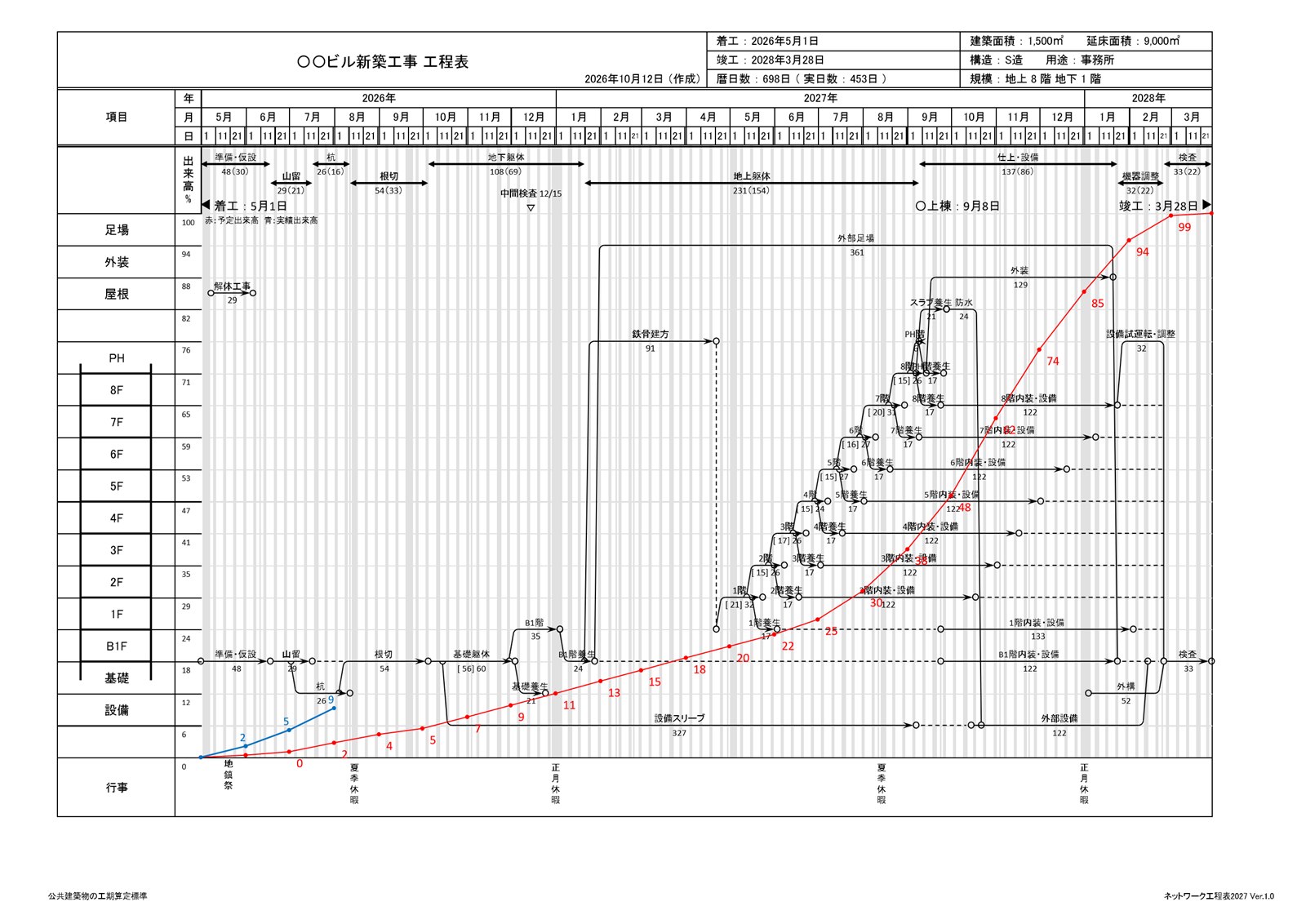

ネットワーク工程表2027 で作成した工事工程表の例。上部に概要欄とバーチャート、中段に各階の躯体・養生・内装のネットワーク、赤い出来高曲線、下部に行事欄 — 作成例（S造・地上 8 階地下 1 階・延床 9,000㎡・4 週 8 閉所）。上段のバーチャートに工種ごとの暦日数と実働日数、中段に階ごとのネットワーク、赤線が予定の出来高、青線が実績の出来高です。工程表の左上のボタンは印刷されません。

FEATURE 01

休工日を、現場の決まりで

週休 1 日・4 週 8 閉所・4 週 6 閉所（隔週土曜）・第 2 第 4 土曜の 4 通りから選べます。国民の祝日は自動で計算するので、祝日表を毎年直す必要はありません。

FEATURE 02

根拠を残したまま調整

工種ごとの日数調整に加えて、型枠・養生などの日数を「算定パラメータ」、算定式の係数を「係数表」で変更できます。準拠した基準は工程表の欄外に印字されます。

FEATURE 03

PDF と DXF で渡せる

ボタン 1 つで A3 横 1 枚の PDF に。DXF（単位 mm・用紙原寸）にも出力でき、AutoCAD や Jw_cad の図面にそのまま取り込めます。

受け継いだ機能と、2027 で加わった機能

工期の算定と作図の仕組みは、これまでの版をそのまま受け継いでいます。そのうえで、休工日の決め方・現場に合わせた調整・できあがった工程表の使い道を広げました。

これまでの版から受け継いだ機能

機能	内容
適正工期の算定	「公共建築物の工期算定標準」に基づき、準備・仮設から検査までの 9 工種の標準工期を実働日数で算定します
ネットワーク工程表	概要欄・バーチャート（概略工程）・階ごとの躯体と内装のネットワーク・行事欄を、A3 横 1 枚に自動でレイアウトします
出来高曲線	工種ごとの出来高比率から、月末ごとの予定出来高（累計％）を計算して描きます
工程調整	工種ごとに 1 日単位で日数を増減し、工程表を描き直します
正月休暇・夏季休暇	期間を指定して休工日に加え、行事欄に表示します
S造・SRC造の節ごとのスラブ打設	3 フロアを 1 節として、節ごとの建方とコンクリート打設を描き分けます
作業フォーマット	期間を指定すると、休日を塗り分けた白紙の工程表（曜日つき）を作ります
レイアウト調整	A3 横 2 枚へのレイアウト、セル幅の変更、図形とセルのずれの調整ができます

2027 で加わった機能

機能	内容
休工日パターン	日曜・祝日／土日・祝日（4 週 8 閉所）／隔週土曜（4 週 6 閉所）／第 2・第 4 土曜の 4 通り
祝日の自動計算	「国民の祝日に関する法律」の決まりから、振替休日・国民の休日まで含めて年ごとに計算します
追加休工日・例外出勤日	会社の休日などは「追加休工日」に、休工日でも作業する日は「例外出勤日」に日付で入れます
算定パラメータ	型枠・養生・庇・スラブ養生・防水・基礎養生の日数、節のフロア数などをシートで変更できます
係数表	算定式の係数を一覧で確認・変更できます。準拠した基準と版は工程表の欄外に印字されます
マイルストーン	確認済証・中間検査・完了検査・引渡しなどの節目を、上段の▽印または行事欄に表示します
任意工程	解体工事・免震装置・杭頭処理・外構先行など、決まった工程にない工程を名称と期間で追加します
出来高の予実管理	月別の予定出来高を一覧に書き出し、実績を入れると実績の出来高曲線（青）を重ねて描きます
混在構造	S造・SRC造で下層階が RC造の場合、下層を RC造の式で算定して合算します
リボン「工程表」タブ	作成・調整・出力・各設定シートを、Excel のリボンから操作できます
一括入力	設定シートの記載だけで工程表を作成します。足りない項目だけ入力画面が開きます
PDF 出力・DXF 出力	工程表を A3 横の PDF、または CAD で開ける DXF に出力します

建物の規模から、適正工期が決まる

工事工程表を選ぶと、入力画面が工種の順に開きます。準備・仮設、山留、杭、根切、地下躯体、地上躯体、内部仕上・設備、機器の調整、検査——工種ごとに建物の規模や条件を選ぶと、その工種の標準工期がその場で表示され、必要なら日数を増減して次へ進みます。

下のデモは、この算定をソフトと同じ式・同じ係数で再現したものです。構造種別や延床面積、階数を変えて、工種ごとの日数がどう変わるかを確かめてください。

工期の算定 — 9 工種の標準工期（実働日数）用途は事務所（庁舎）として算定

準備・山留・杭・根切躯体（地下・地上）仕上・設備・検査

建物の規模

構造種別

延床面積

階数

地上階の階数

地下階の階数

杭・基礎

基礎の種類

杭の本数

算定結果の画面に出る内容

工期（実働日数）

地上躯体

内部仕上・設備

基準階の床面積

階数を増やすと地上躯体が伸び、地下階を 0 にすると山留が無くなって根切の算定式が切り替わる——工期算定標準の考え方が、そのまま数字に出ます。既定の条件（S造・延床 9,000㎡・地上 8 階地下 1 階・既製杭 40 本）の実働 453 日は、上の作成例の工程表と同じ値です。

デモでは、入力を少なくするため規模を仮定しています

基準階の床面積は「延床 ÷ 全階数」、建築面積は「基準階の 1.5 倍」、地下階の床面積は「基準階 × 地下階数」としています。地上 9 階以上は「最高高さ 31m を超える建築物」として準備・仮設を算定しています。ソフトではこれらを実際の値で入力し、杭長 25m 以上・設備機器の規模・用途の分類なども選べます。検査の期間は 22 日としています。

算定結果の画面は、水色で表示されます

ウィザードでは、条件を入れる画面と、算定した日数を確かめる画面が交互に開きます。2027 では算定結果の画面を薄い水色にし、日数を太字にしたので、いまどちらの画面にいるかが一目で分かります。日数を増減して「再計算」を押せば、その工種の工期を調整できます。

休工日の決め方で、竣工日が変わる

算定した工期は実働日数です。これを暦の上に並べ、休工日を飛ばしながら数えていくと竣工日が決まります。同じ工期でも、休工日の決め方しだいで竣工日は数か月動きます。

下のデモは、デモ①の実働日数をそのまま使います。休工日パターンを切り替えて、カレンダーの塗り分けと竣工日の変わり方を見てください。祝日はソフトと同じ決まりで計算しています（振替休日・国民の休日を含みます）。

休工日パターンと竣工日1 マスが 1 日。縦に日曜から土曜、横に週が並びます

作業日日曜・休工の土曜祝日正月休暇・夏季休暇

休工日パターン

着工日

休工日の設定

祝日を休工日とする正月休暇（12/29～1/4）夏季休暇（8/13～8/16）

工期

実働日数はデモ①の算定結果を使います。デモ①の条件を変えると、こちらも描き直されます。

休工日パターンごとの竣工日（同じ実働日数）

実働日数

休工日数

暦日数

竣工日

4 週 8 閉所から日曜・祝日だけの休工に切り替えると、同じ工期でも竣工日が大きく前に出ます。逆に言えば、4 週 8 閉所で工期を組むには、それだけ早く着工するか、工種ごとの日数を見直す必要があるということです。ソフトでは、ここから「工程調整」で工種ごとの日数を増減して、予定の竣工日に合わせていきます。

会社の休日や、休工日の作業も入れられます

「休工日設定」シートの右側に、追加休工日（会社の創立記念日など）と例外出勤日（休工日でも作業する日）を日付で入れられます。自動で計算した祝日の一覧も、同じシートで確認できます。

工程表に描かれるもの

概要欄	工事件名・着工日・竣工日・暦日数と実日数・建築面積・延床面積・構造・用途・規模。作成日は「工事概要」シートの日付を参照するので、描き直さずに日付だけ直せます
バーチャート	9 工種の工期を、暦日数と実働日数（かっこ内）で表示します。着工・上棟・竣工の日付も入ります
ネットワーク	基礎・各階の躯体・養生・内装と設備、外部足場・外装・屋上防水・設備スリーブ・外部設備・外構を、階ごとの行に描きます。角かっこ内の数字はコンクリートの階ごとの打設間隔（暦日数）です
出来高曲線	月末ごとの予定出来高（赤）。実績を入れると実績出来高（青）が重なります
行事欄	正月休暇・夏季休暇と、マイルストーン（地鎮祭など）を縦書きで表示します
欄外	左下に準拠した算定基準、右下にソフト名と版を印字します

用紙は A3 横 1 枚が基本です

余白を入力すると、印刷範囲が A3 横 1 枚に収まるようにセルの幅と高さを自動で決めます。工期が長いときは「レイアウト調整」で A3 横 2 枚のレイアウトに切り替えられます。

現場に合わせて調整する

工期算定標準の値は、あくまで標準です。2027 では、どこを変えたのかが後から分かる形で、現場に合わせて調整できるようにしました。設定はすべてシートに残るので、次の工事でもそのまま使えます。

やりたいこと	使う場所
工種ごとの日数を増減したい	工程表の左上の「工程調整」。工種ごとに実働日数を入れ直すと描き直されます
型枠や養生の日数を変えたい	「算定パラメータ」シート（工程調整の画面からも開けます）
算定式の係数を確かめたい・変えたい	「係数表」シート。準拠した基準と版もここに書きます
検査や引渡しの日を工程表に入れたい	「マイルストーン」シート。上段に▽印、または行事欄に表示
解体工事などを追加したい	「任意工程」シート。名称・開始日・終了日・表示する行を入れます
工事中に実績の出来高を記録したい	「出来高実績」シートに累計％を入れ、「出来高実績の更新」を実行

入力が要るのは、黒い文字の欄だけです

各シートでは、自動で書き込まれる欄や説明文をグレーの文字で表示しています。入力するのは黒い文字の欄だけです。休工日のパターンなどはプルダウンから選べます。

PDF と DXF で受け渡す

工程表の左上の「PDF 出力」「DXF 出力」ボタン、またはリボンの「工程表」タブから出力できます。ファイルはブックと同じフォルダーに、工事件名と日付の名前で保存されます。

形式	内容
PDF	A3 横。工程表の左上のボタンは印刷されません
DXF	AutoCAD R12 形式。単位 mm・用紙原寸。罫線・見出しの文字・休日の塗り・工程の線と矢印・結節点・文字・出来高曲線を、画層に分けて出力します（日本語は Shift_JIS）

DXF は AutoCAD や Jw_cad でそのまま開けるので、施工計画書や総合図の一部に工程表を貼り込みたいときに便利です。

使いかた

ZIP ファイルを解凍するkouteihyo2027.xlsm を任意の場所に保存します。ファイルを右クリックしてプロパティを開き、「全般」の最下段に「セキュリティ」の項目があれば「許可する」にチェックを入れます。
ブックを開き、ライセンスキーを登録する最初に「ライセンス登録」画面が開きます。ご購入時に受け取ったキーを入力して「登録」を押します。
「工事工程表」か「作業フォーマット」を選ぶ新しく始めるか、前回の値を使うかを選び、作る工程表を選びます。後から始めるときは、リボンの「工程表」タブまたは右クリックのメニューから選べます。
入力画面に沿って条件を入れる工事概要、休工日、正月休暇・夏季休暇、工種ごとの条件の順に開きます。算定結果の画面（水色）で日数を確かめ、必要なら増減して次へ進みます。
工程表を整える描き上がったら、「工程調整」で日数を、「レイアウト調整」で用紙や幅を整えます。
PDF・DXF に出力する左上のボタンから出力します。保存はマクロ有効ブック（xlsm）で行ってください。

前回の値をシートで直して、一括で作ることもできます

入力した値は「工事概要」「基本設定」「休工日設定」などのシートに残ります。前回からの変更が少ないときは、シートの値を直接書き換えて、リボンの「一括入力から作成」を押すだけで工程表が描けます。足りない項目があるときだけ、その入力画面が開きます。

ライセンスキーを登録すると、すべての機能が使えます

本ソフトはシェアウェアです。工程表の作成・調整・出力には、ライセンスキーの登録が必要です。ダウンロードとキーのご購入は、Vector のダウンロードページから（キーは（株）ベクターのシェアレジでご購入いただけます）。登録はパソコンに記録されるため、同じパソコンでは別のブックでもそのまま使えます。別のパソコンで使うときは、そのパソコンでもう一度登録してください。

初めにお読み下さい.txt 説明ファイル kouteihyo2027.xlsm マクロ有効ブックサンプル①_工事工程表.pdf サンプル（S造）サンプル②_工事工程表.pdf サンプル（RC造）サンプル③_作業フォーマット.pdf サンプル

動作環境

OS	Windows 10 / 11
Excel	Excel 2016 以降（Microsoft 365 で動作確認）
構造種別	RC造・SRC造・S造（地上 20 階・地下 2 階まで）
開発言語	Excel VBA
ソフト種別	シェアウェア
バージョン	Ver.1.0

マクロを有効にしてお使いください

ブックを開いたときに「コンテンツの有効化」などの表示が出た場合は、マクロを有効にしてください。リボンの「工程表」タブは、マクロが有効なときに表示されます。

Claude CodeでArtCraftの無料アプリを動かす（MCP連携）

2026年10月19日古川尚弘 No Comments AIによる自動設計 AI, ArtCraft, MCP連携, 無料アプリ

CLAUDE CODE / ARTCRAFT / MCP

AI に無料アプリで図面を仕上げさせる

ArtCraft の 10 本を入れて、寸法・色分け・家具から会議メモまで

Adobe や Office の代わりになる無料のアプリが、まとめて公開されています。その 10 本を AI に入れさせ、AI に使わせて、平面図を仕上げるところまでを試しました。最後は、クライアントとの打ち合わせで出た要望を、モニターに映した図面へ AI がその場で書き込む仕組みをトライしています。

前回の Revit に続く、Claude Code と MCP（AI が外部のソフトを操作するためのしくみ）の実験です。今回の題材は、ArtCraft というチームが公開している「Craft」シリーズです。Photoshop・Premiere Pro・Illustrator・Acrobat・Word・Excel・PowerPoint などの代わりになる 10 本で、どれも画面（窓）を開かずにコマンドで操作できるAPIが付いています。導入から、図面の仕上げ、会議での使い方まで、うまくいったこと、つまずいたことをお伝えします。

POINT 01

10 本の導入を任せる

配布ファイルの取得から、改ざんが無いかの照合、展開、動作の試しまで。いつもどおり、最初の指示だけ伝えればOKです。

POINT 02

図面を、言葉で仕上げる

縮尺合わせと寸法、用途別の色分け、凡例の面積集計、家具の配置。どれもチャットで頼んで、AI が画像で確かめてから報告します。

POINT 03

会議の要望を、画面に書く

モニターに映した図面へ、要望を引き出し線付きのメモとして AI が書き込む。この流れを1件あたり約 30 秒で書けるように改善。

今回試した内容

目的：無料の Craft アプリ 10 本を Claude Code から操作できるようにし、手元の平面図（Jw_cad から PDF で書き出したもの）を仕上げる
課題：導入と動作の確認、縮尺合わせと寸法、用途別の色分けと面積の集計、家具の配置、会議で要望を図面に書き込む仕組み
環境：Windows 11 ／ Craft アプリ（各 0.7 から 0.12。2026 年 10 月の最新版）／ Claude Code（VS Code 拡張）
使用モデル：Opus 5.5 ※ 2026 年 10 月時点

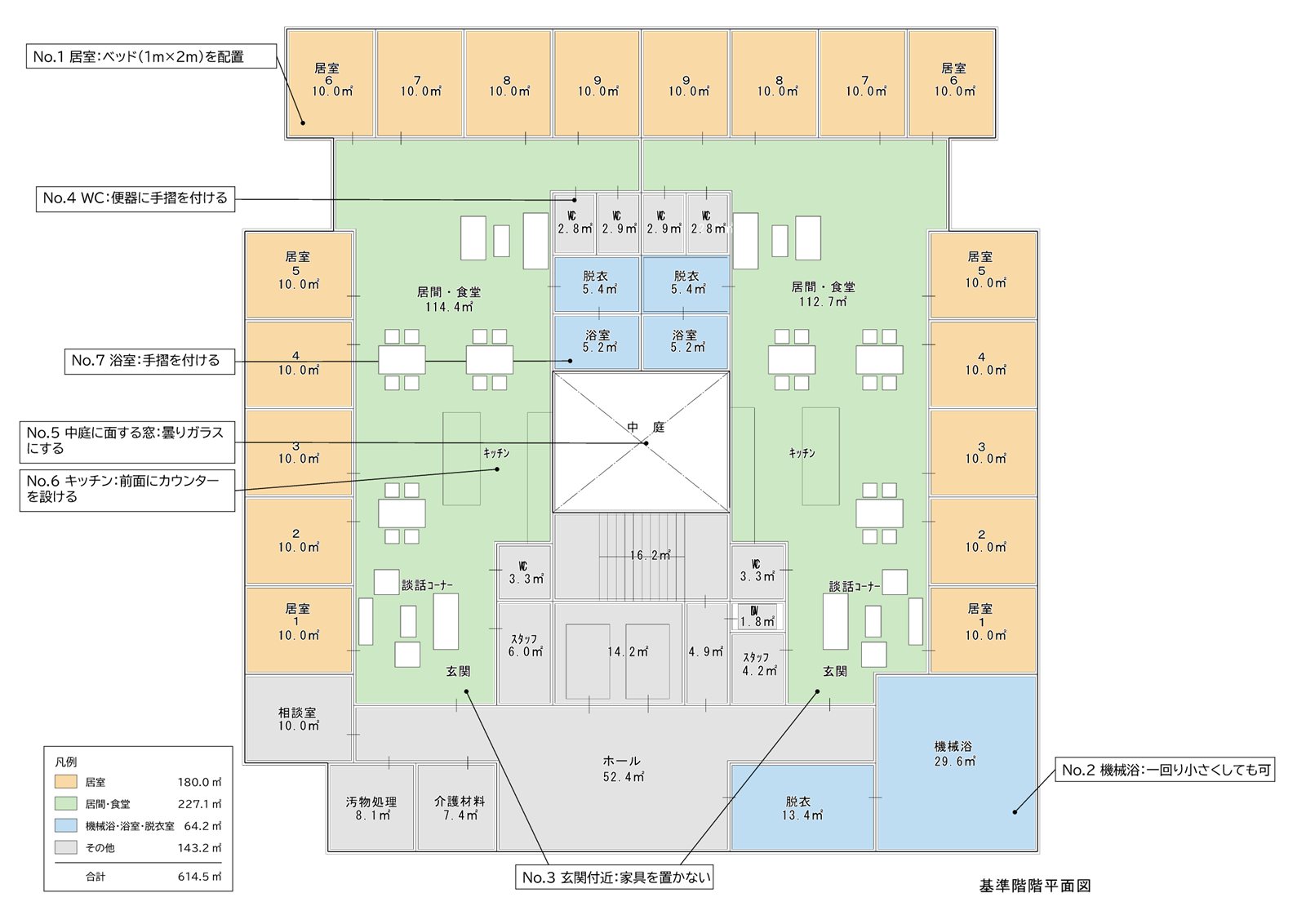

用途別に色分けされた基準階平面図。居室はオレンジ、居間・食堂は緑、浴室まわりは水色、その他はグレー。家具が置かれ、左下に面積入りの凡例、余白に No.1 から No.7 の会議メモが引き出し線で部屋を指している — できあがった図面。用途別の色分け・凡例の面積・家具は AI が入れたもので、余白の No.1 から No.7 は模擬会議で出た要望を AI がその場で書き込んだメモです。

AI とアプリのあいだに立つもの

Craft アプリには、それぞれ photocraft-cli.exe のようなコマンドの道具と、MCP サーバー（AI の命令をアプリへ中継する小さなプログラム）が付いています。ふだんは窓を開かずに裏で動き、ファイルを開いて、直して、保存します。

ただし会議では、モニターに映している窓そのものに書き込まないと意味がありません。そこで VectorCraft（Illustrator の代わり）だけは「動いている窓につなぐ」設定にしました。下の図で、命令の通り道を切り替えられます。

命令はどう届くのかボタンで、会議中に使った操作を切り替えられます

AI（Claude Code）下ごしらえ（スクリプト）中継（MCP サーバー）アプリの窓図面命令と返事

操作

操作ごとの、送るものと返ってくるもの

使う道具

送るもの

返ってくるもの

画面への反映

最初は、PDF の編集なら PdfCraft（Acrobat の代わり）と考えていました。ところが PdfCraft の MCP は、動いている窓につなぐ機能がありません。AI が書き込むのは窓の無い別の PdfCraft の中のファイルで、モニターに映している窓とは別物です。実際に、私が窓で開いていた図面と、AI が開いていた図面が食い違ったことがありました。もう 1 つ、PdfCraft の注記は英字と数字のフォントでしか描けず、日本語が「?」になります。この 2 点で、会議には VectorCraft を使うことにしました。

書き込んだメモは、ふつうの図形です

AI は VectorCraft の機能で、枠・文字・引き出し線を描きます。メモは「会議メモ」という層（レイヤー）にまとまっているので、会議のあとに表示を切り替えたり、まとめて消したりできます。1 回の指示は 1 回の「元に戻す」で取り消せるように、AI がまとめて書き込みます。

導入の手順 ── 10 本を入れて、全部で試す

最初の指示はこれだけです。

CLAUDE CODE への指示（抜粋）

このパソコン（Windows）に、次の7本を入れてください。PhotoCraft（Photoshop の代わり）、FilmCraft（Premiere Pro）、EffectCraft（After Effects）、DesignCraft（InDesign）、WordCraft（Word）、GridCraft（Excel）、DeckCraft（PowerPoint）

zip のハッシュが SHA256SUMS.txt と合うかを確かめ、合った物だけを C:\dev\craft\ に解く。合わない物は入れずに理由を書く。

最後に7本それぞれで、小さな試しを1つずつ行う（今いるフォルダに新しいファイルを作り、文字を1つ入れて保存する）。

あとから VectorCraft・PdfCraft・LightCraft の 3 本を足して、合計 10 本です。

アプリ	代わりになるもの	試し（新しいファイルに文字を 1 つ）
PhotoCraft	Photoshop	文字レイヤーを入れて PSD で保存
FilmCraft	Premiere Pro	シーケンスを作ってテキストを置く（2 回目で成功）
EffectCraft	After Effects	コンポジションにテキストレイヤー
DesignCraft	InDesign	A4 の文書にテキスト枠
WordCraft	Word	本文に入力して docx で保存
GridCraft	Excel	セル A1 に入力して xlsx で保存
DeckCraft	PowerPoint	スライドを足してテキストボックス（2 回目で成功）
VectorCraft	Illustrator	日本語のフォントを指定して文字を置く
PdfCraft	Acrobat	日本語は書けず、英字で代用
LightCraft	Lightroom	写真のタイトルに入れて書き出し

流れは次のとおりで、私が手で行ったのは 5 の再起動と、会議用の窓の起動だけです。

配布ファイルを取得して照合するGitHub の最新版から Windows 用の zip と、ハッシュ値の一覧（SHA256SUMS.txt）を取得。10 本とも一致を確かめてから展開しました。
コマンドの道具を調べる各アプリの --help とコマンドの一覧から、何ができるかを読み取りました。機能はすべて「コマンド名＋引数」で呼べる作りです。
AI 向けの説明書を読み、使い方をまとめる各リポジトリの AGENTS.md（AI のための説明書）を読み、あとで別の AI が読むための使い方を 1 つのファイルにまとめました。
10 本で試す新しいファイルを作り、文字を 1 つ入れて保存。失敗したものは原因を調べて、できるやり方に切り替えました。
MCP に登録して、VS Code を再起動する（手作業）作業フォルダーの .mcp.json に 10 本を追記。AI が読み書きできるフォルダーは、作業フォルダーの中だけに絞りました。

.mcp.json（抜粋。VectorCraft だけは動いている窓につなぐ） { “mcpServers”: { “pdfcraft”: { “command”: “C:\\dev\\craft\\pdfcraft\\…\\pdfcraft-cli.exe”, “args”: [“mcp”, “–compact”, “–automation-read-root”, “（作業フォルダー）”, …] }, “vectorcraft”: { “command”: “C:\\dev\\craft\\vectorcraft\\…\\vectorcraft-cli.exe”, “args”: [“mcp”, “–connect”, “127.0.0.1:7979”] } } }

試しで分かった、アプリごとのくせ

DeckCraft は、新しいプレゼンを作った直後はスライドが 0 枚で、文字を置けません。FilmCraft は、先にシーケンス（編集の土台）を作らないとテキストを置けません。どちらも AI がエラーの文を読んで、前段の手順を足してやり直しました。

PdfCraft は日本語の文字を PDF に書き込めません（英字と数字のみ）。VectorCraft は、新しい文書の標準フォントに日本語が無いので、フォントを指定しないと文字が欠けます。どちらも、日本語の図面を扱う前に知っておきたい点です。

平面図を、言葉で仕上げる

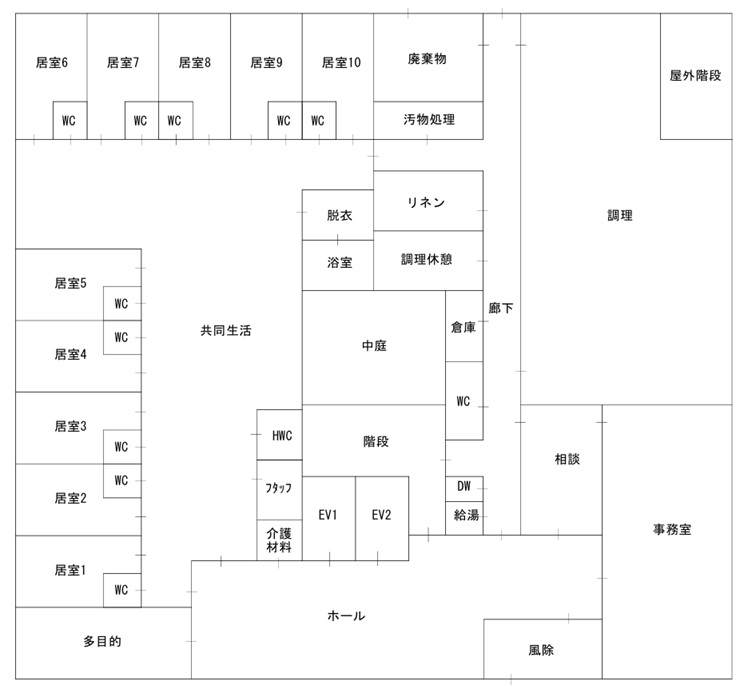

題材は、Jw_cad から PDF で書き出した基準階の平面図です。縮尺の表記も寸法もありません。

1. 縮尺を合わせて、寸法を入れる（PdfCraft）

CLAUDE CODE への指示

ではこちらの平面図の縮尺を合わせて、寸法を入れてみてください。

縮尺が書かれていないので、AI は面積の書いてある部屋から逆算しました。図面を画像にして壁の中心線の位置を読み取り、居室が 2,850 × 3,500 で 10.0 m2、機械浴が 5,200 × 5,690 で 29.6 m2 になることから、A3 の 1/100 と判断しています。2 か所で一致を確かめてから縮尺を設定し、寸法を 6 本入れました。

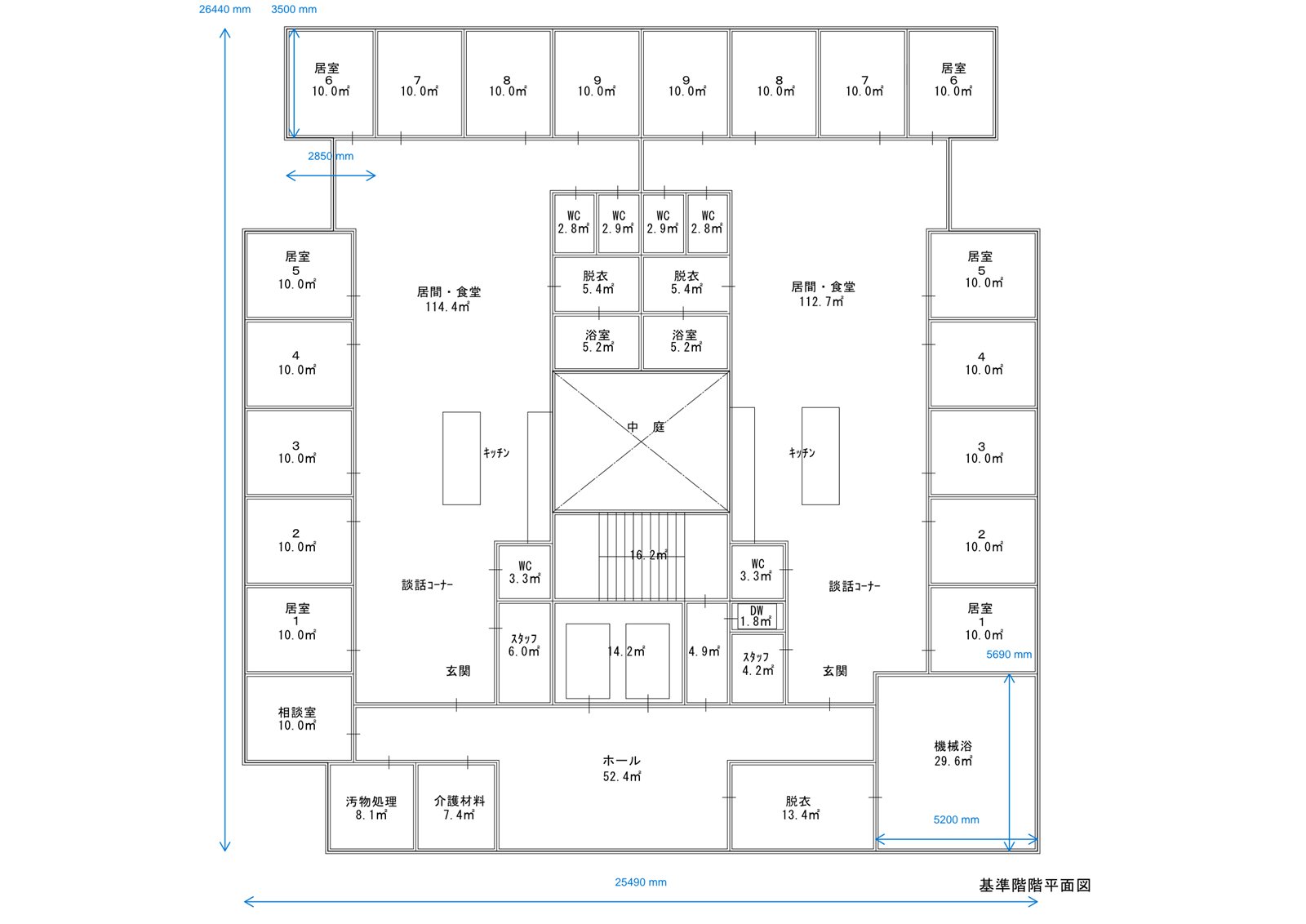

平面図に青い寸法線が入っている。全体の幅 25490 mm、奥行き 26440 mm、居室 2850 mm と 3500 mm、機械浴 5200 mm と 5690 mm — 縮尺を 1/100 に合わせて入れた寸法（PdfCraft の計測の注記）。壁の中心から中心までで、10mm 単位に丸めています。

途中で 1 つつまずきました。計測の注記は自分の測った値を自動で表示し、表示する文字を指定できません。最初は別に数値を書き込んで二重表示になったので、AI は書き込みを取り消し、線の長さを丸めた値ちょうどに合わせて引き直すことで、表示がそのまま 25,490mm のような丸めた数値になるようにしました。

2. 用途別に色を分け、凡例に面積を入れる（VectorCraft）

CLAUDE CODE への指示

色分けは、居室で一つ、居間・食堂で一つ、機械浴・脱衣室で一つ、その他で一つとしてください。

この凡例に、色分けごとの合計面積を出して、記入してください。

VectorCraft で PDF を開くと、線も文字も編集できる図形になります。AI が使ったのは Illustrator と同じ「ライブペイント」で、部屋の中の 1 点を指定すると、線で囲まれたその部屋だけが塗られます。部屋ごとに図形を描くより正確で、42 室と階段の細かな面を 1 回の指示で塗り分けました。凡例の面積は、図面に書かれた面積を区分ごとに足しています（合計 614.5 m2）。

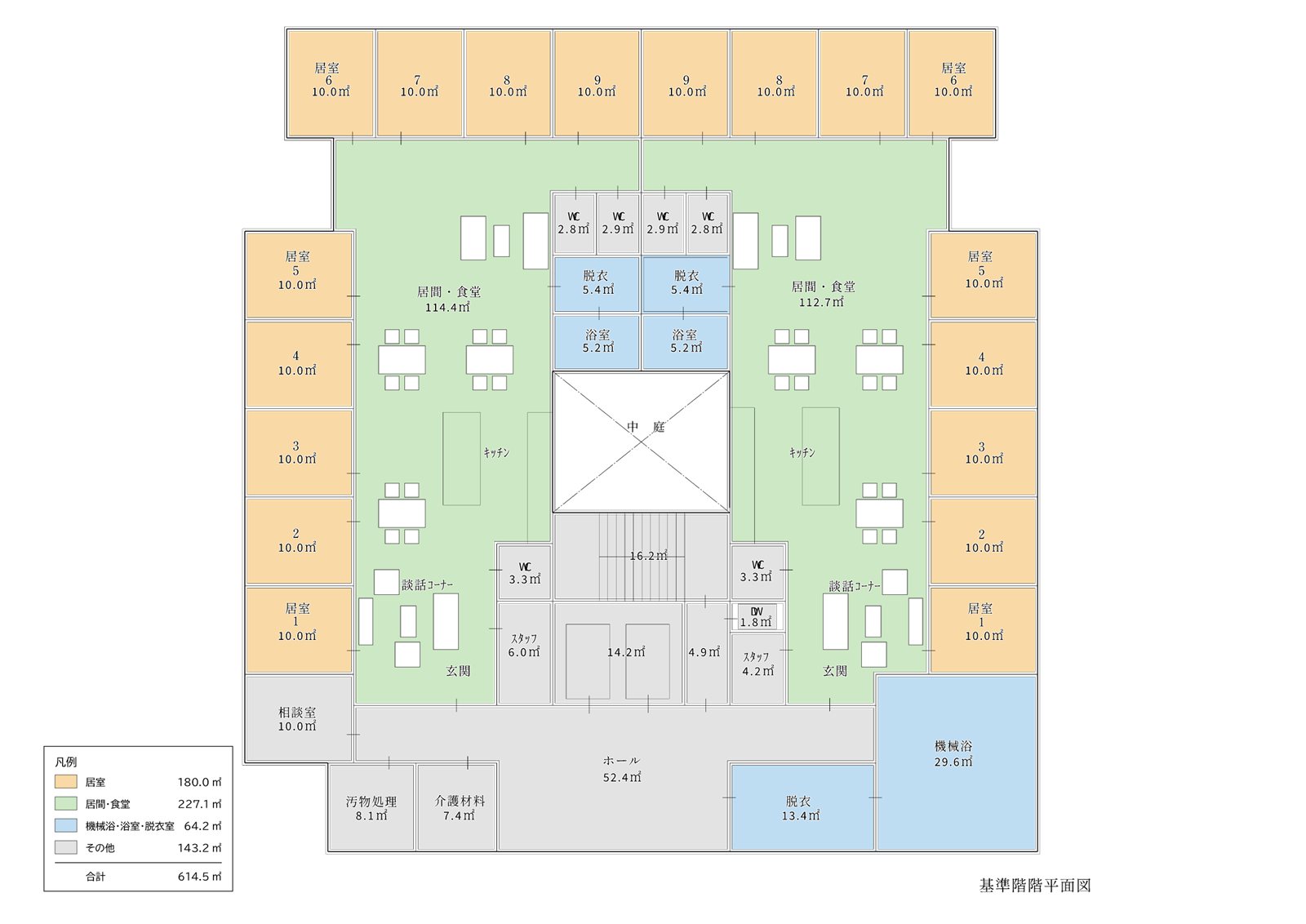

用途別に 4 色で塗り分けた平面図。居間・食堂にテーブルといす、ソファ、テレビ台が置かれ、左下に区分ごとの面積と合計 614.5 平方メートルの凡例 — 4 色の塗り分けと、面積入りの凡例。居間・食堂の家具も AI が 1/100 の実寸で配置しました（後述）。

面積の足し算でも、確かめが入りました

部屋数は 42 で一致したのに、PDF の文字データから機械的に足すと 0.1 m2 ずれました。AI は 1 部屋ずつ突き合わせ、右端の WC が、見た目は 2.8 なのにデータ上は 2.9 と読めることを見つけています（白い縁取り用に重ねた文字の影響）。見た目の表記を正として 614.5 m2 にしました。

3. 家具を置く

CLAUDE CODE への指示

居間と食堂に家具を配置したいです。

居間・食堂の上のほうがあいているので、こちらにソファを追加してください。

9 室につながる居間・食堂なので、AI は入居者 9 人分を目安に、4 人掛けのテーブル 3 台、談話コーナーのソファとテレビ台を提案し、白塗りの記号として 1/100 の実寸で置きました。置いたあとに画像で確かめ、いすと 1 人掛けがほとんど接している所や、ソファが脱衣室の扉の前にかかっている所を自分で見つけて、位置を直しています。

会議で、要望を図面に書き込む

ここからが今回の本題です。クライアントとの打ち合わせで、図面をモニターに映し、出てきた要望をその場で記録したい。要望は私がチャットに打ち、AI が図面にメモとして書き込みます。

会議の前に、VectorCraft を「外から操作できる設定」で起動するAI が用意したバッチをダブルクリック。会議用の図面が開きます。
AI が窓の図面を確かめる開いているのが会議用のファイルか、文字が代わりのフォントで表示されていないか（後述）を、準備のときに 1 回だけ確認します。
要望をチャットに打つAI が部屋を探し、余白にメモの枠を置いて、引き出し線で部屋を指し、保存します。

CLAUDE CODE への指示（会議中）

WCの便器には手摺を付けてください。

中庭に面する窓は曇りガラスにしてください。キッチンの前面にはカウンターを設けて下さい。浴室にも手摺をつけてください。

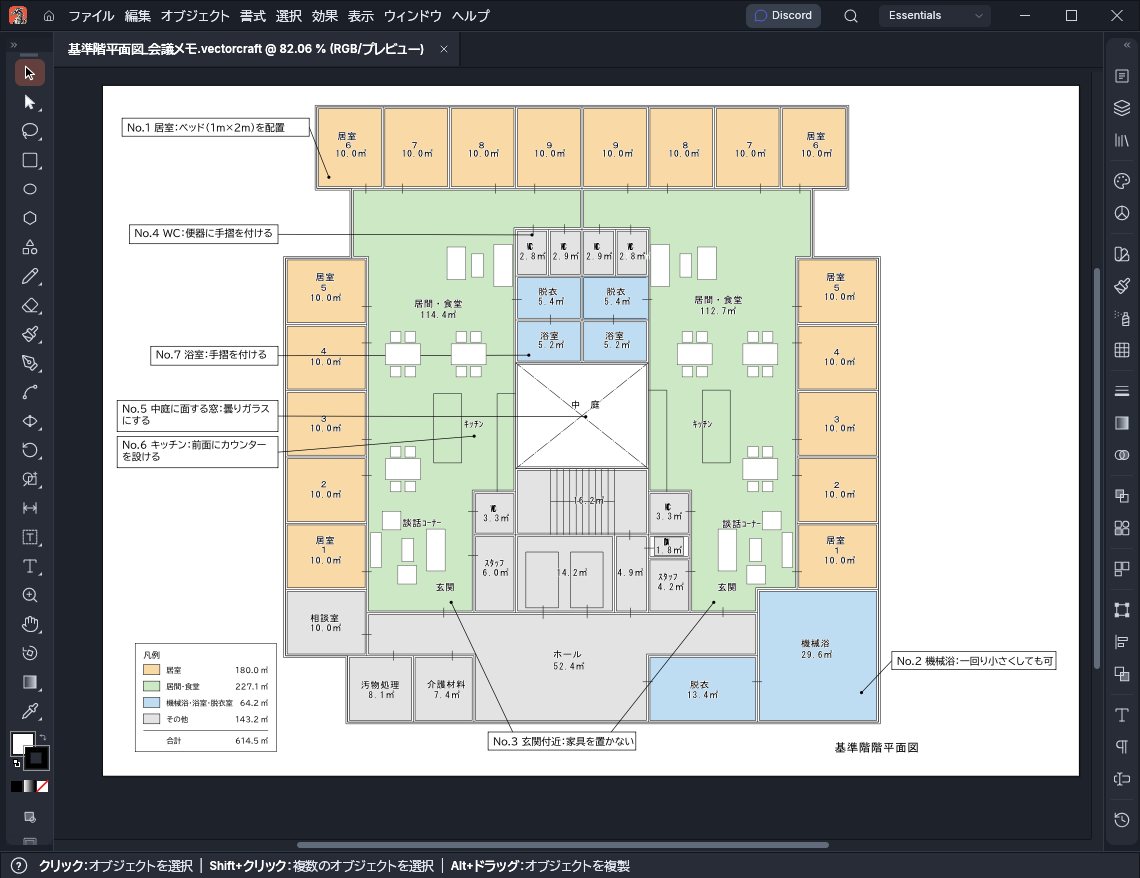

VectorCraft の窓に平面図が表示され、余白に No.1 から No.7 の会議メモが並び、引き出し線が部屋を指している — 会議で映した VectorCraft の窓。メモは打つたびに、この窓へそのまま現れます（窓の画像は AI が撮影）。

下の図は、模擬会議で書き込んだ 7 件のメモを、実際の座標のまま描いたものです。No.5 から No.7 は、会議のときの線と、そのあと改善した線を切り替えて比べられます。

メモはどこに置かれ、線はどこを通るかボタンで、メモの数と線の引き方を切り替えられます

居室居間・食堂浴室まわりその他引き出し線文字や家具を横切った所

メモ

線の引き方

メモごとの、指した場所と横切った数

メモの数

横切った数（合計）

1 件の書き込み

人の作図操作

速くした工夫 ── その場で考えないこと

CLAUDE CODE への指示

会議で使うためには、私の指示から、図面への書き出しまでの時間をできるかぎり短くしたいです。コード化するとかどうでしょう。

最初のうちは、メモ 1 件ごとに AI が「枠をどこに置くか」「線をどこへ引くか」をその場で考えていて、1 件に 1 分ほどかかりました。そこで、考える部分を前もって済ませておく形に変えました。

部屋表を先に作る：図面の部屋名の文字と、色分けの面を突き合わせ、「部屋名から、引き出し線の先の点」を引ける表を準備のときに作っておく
置き場所と線はスクリプトが決める：余白の空いた段と線の形の候補から、文字や家具を横切る数が最も少なく、最も短いものを選ぶ（1 件 0.2 秒ほど）
書き込みと保存を 1 回にまとめる：会議中は窓の確認も画像の確認もせず、返事も短くする
指示はまとめて出す：3 件まとめると、スクリプトと書き込みが 1 回ずつで済み、約 30 秒で 3 件が画面に出ました

会議の要望は、部屋を指せるものばかりではありません。「全体的に」「X3 から X4 通りのあいだ」のような要望や、題材が工程表やパースのときに備えて、引き出し線なしで余白に並べる場所も決めておきました。いっぱいになったら図にかぶって続けます。番号を指定しての消去・見え消し線・赤字の強調にも対応しています。

画面の文字に、ピンクの帯が出たとき

会議中、図面の部屋名にピンクの帯がかかって見えました。PDF に使われていたフォントがこの PC に無く、VectorCraft が「代わりのフォントで表示している」ことを画面上で知らせていたのです（Illustrator と同じしくみで、書き出した PDF には出ません）。AI がフォントを MS ゴシックに置き換えて消しました。いまは、会議の前にこの確認をする決まりにしています。

要した時間

体感の目安です。導入と図面の仕上げはそれぞれ数十分、いちばん時間を使ったのは、会議で速く書くための仕組みづくりでした。

工程	時間	備考
10 本の導入と試し	約 40 分	取得・照合・展開・説明書の要約・試しを含む
MCP への登録と接続の確認	約 15 分	再起動は手作業
縮尺合わせと寸法	約 10 分	二重表示の手戻りを含む
色分けと凡例の面積	約 30 分	キッチン裏の棚・浴室の色の直しを含む
家具の配置	約 15 分	位置の手直しを含む
会議の準備とリハーサル	約 30 分	窓につなぐ設定・起動用のバッチ
速く書くための仕組み	約 2 時間	部屋表・スクリプト・線の改善・余白に並べる機能
会議中のメモ	3 件で約 30 秒	まとめて指示したとき

やってみて分かったこと

1. 新しいアプリの導入は、AI に任せられる

10 本を入れて、改ざんの照合をして、全部で試す。人がやると半日仕事ですが、AI は配布元の一覧と照合し、失敗した試しも原因を調べてやり直してくれました。AI 向けの説明書（AGENTS.md）を読んで、自分用の使い方を書き残すところまでやるので、次からは別の AI でも同じように動かせます。

2. アプリの得意・不得意を、試してから選ぶ

PDF なら PdfCraft、と最初は考えましたが、日本語が書けないこと、窓につなげないことが試しで分かり、会議には VectorCraft を選び直しました。カタログの説明より、実際に 1 回動かした結果のほうが判断の材料になります。

3. 画面に映すなら、窓に直接つなぐ

AI がアプリを動かすとき、ふだんは窓の無い裏側で動いています。人が窓で見ているファイルと、AI が書き込んでいるファイルが別物になりうる、というのは盲点でした。人と画面を共有するなら、AI を窓に直接つなぐのが確実です。

4. 速さは「その場で考えない仕組み」で決まる

AI の速さそのものより、毎回考えていたことを前もって表とスクリプトにしておくほうが効きました。会議中の 1 件は、スクリプト 1 回と書き込み 1 回だけです。指示をまとめて出すと、さらに短くなります。

5. 気をつけること

開発中のアプリと、読み書きの範囲

Craft アプリは版数が 0.7 から 0.12 の開発中のソフトです。今回の範囲では問題なく動きましたが、仕事で使うなら、元のファイルを残して別名で保存する、を徹底してください（AI には毎回そうさせました）。

AI が読み書きできるフォルダーは、MCP の設定で作業フォルダーの中だけに絞りました。また、会議中に人が窓で図形を動かすと、AI の書き込みとぶつかることがあります。AI が書いているあいだは、拡大や表示の移動だけにしておくのが安全です。

まとめ

無料のアプリ 10 本が、Claude Code の「道具」になりました。導入は最初の指示 1 回、図面の寸法・色分け・面積・家具はチャットで頼めて、会議では要望がその場で図面に書き込まれます。

特に、会議でクライアントの要望を画面に記録してリアルタイムで確認できるようになったことは、打ち合わせのやり方そのものを変えそうです。今後は、通り芯で場所を指す要望や、工程表・パースなど図面以外の資料にも広げていくつもりです。さらに、会議の発言をリアルタイムに解釈して、自動的にメモを書き込む仕組みを構築したいと考えています。

図に使った数値

この記事の 2 つ目の図は、VectorCraft に書き込んだのと同じ座標（ポイント単位、A3 の用紙の左上が原点）で、部屋の範囲・家具・メモの枠・引き出し線を描いています。「横切った数」は、会議用のスクリプトと同じ判定（部屋名と面積の文字の周り 4 ポイント、家具の周り 1.5 ポイント）で数えた値です。

DXF自動修復ツール

2026年10月7日古川尚弘 No Comments デスクトップアプリ DXF

DXF自動修復

1 ファイル 29.47 MB

ダウンロード

Windows アプリ（無償）

AutoCADで開けないDXFを自動で修復する

「DXF自動修復」— 点検・修正・AutoCAD 自身での確認までをひとつで。元のファイルは触りません。

DXF をダブルクリックしたら、AutoCAD のコマンドラインに「続けるには [Enter] キーを押してください」とだけ出て、Enter を押すと図面が消える。設計事務所で DXF を受け渡ししていると、年に何度かはこの場面に出会います。原因は決まって、AutoCAD が読み込みの途中で「無効または不完全な DXF の入力です。図面は破棄されました」と判断していることです。

「DXF自動修復」は、その DXF を開く前に点検し、原因になっている箇所を直して、別名で保存するソフトです。直したあとに、AutoCAD 自身にそのファイルを読ませて「本当に開けるか」まで確かめます。画面に出るのは、AutoCAD が実際に返した判定です。

対象の中心は、Jw_cad などから出力した R12 形式（AC1009）の DXF です。R12 形式は古くから使われている分、どのソフトでも読めるという利点がある一方で、AutoCAD の R12 読み込みは画層名などの「名前」に厳格です。半角の中黒 1 文字で図面ごと破棄されるのは、このためです。

AutoCAD が返すエラー	「DXF自動修復」の対応
テーブル項目名 ○○ が間違っています。N 行上。	名前に含まれる中黒・括弧・プラスなどを `_` に置き換えます。画層の定義と、その画層を使う図形の参照を同時に直すので、図形が行方不明になりません
複合線種にグループコード 49 がありません。	AutoCAD 2000 形式で必須の `74` を線種定義に補います
無効または不完全な DXF の入力です。	セクションやブロックの終端の欠落、EOF の欠落、文字コードの食い違いなど、33 項目の点検表に沿って順に確かめ、直せるものは直します
（黒い画面のまま何も出ない）	.dxf の関連付けが本体ではなくコンソール版 AutoCAD に向いているときに起きます。点検の最初の項目でお知らせします

POINT 01

原本は一切変更しません

修正した結果は ○○_修正.dxf という別名で保存します。同じ名前があれば番号を付け、上書きもしません。元のファイルはそのまま残ります。

POINT 02

AutoCAD 自身で確かめます

修正版を AutoCAD のコンソール（accoreconsole）に読ませ、開けたかどうかを AutoCAD の判定で表示します。原本のエラー文も記録するので、何が原因だったかが残ります。

POINT 03

名前を変えない道もあります

画層名を変えたくないときは、AutoCAD 2000 形式のファイルも同時に作れます。同じ名前でも 2000 形式なら AutoCAD は受け付けます。変換に必要なものは同梱しています。

POINT 04

Jw_cad の寸法を AutoCAD の寸法に

線と文字にばらけた寸法を、AutoCAD の寸法オブジェクトに置き換えられます（Ver.1.1）。レイヤグループの縮尺違いで図面が実寸と合わないときは、倍率を自動で判定して直します。

画層名を入れると、R12 で開けるかどうかが分かります

「DXF自動修復」が名前を判定する規則を、そのまま JavaScript に移してあります。お手元の DXF の画層名やブロック名を入れてみてください。AutoCAD が返すはずのエラー文と、修正版での名前が出ます。プリセットは、実際に開けなかった図面にあった名前です。

名前の判定と置き換え本体と同じ規則で判定しています

名前を入力

画層名・線種名・ブロック名

DXF の形式

$ACADVER

PRESET

AutoCAD のコマンドラインに出る内容

判定の内訳

この形式で開くと

引っかかった文字

修正版での名前

形式を AutoCAD 2000 に切り替えてみてください。同じ名前がそのまま通ります。R12 の読み込みだけが厳しいのであって、名前そのものが間違っているわけではありません。

置き換えは「定義」と「参照」を同時に行います

画層名は LAYER テーブルで定義され、何万個もの図形が 8 というコードでその名前を参照しています。片方だけ直すと、図形が存在しない画層を指すことになります。「DXF自動修復」は両方を同じ置換表で直し、その置換表をレポートに残します。文字そのもの（図面に書かれた文字列）は触りません。

先頭の * は正しい記法なので触りません

*U58 のような無名ブロックや、*Active というビューポートの名前は、先頭の * が規約です。置き換えるのは先頭以外の * だけです。

R12 の読み込みが受け付けない文字

AutoCAD 2027 に、画層が 1 つだけの小さな DXF を何通りも読ませて確かめた結果です。漢字や半角カタカナは問題になりません。問題になるのは記号です。

名前に含む文字	R12 の読み込み	備考
漢字・ひらがな	開けます
半角カタカナ（ﾊｯﾁﾗｲﾝﾛｺﾞ）	開けます	濁点「ﾞ」単独も可
全角の英字・数字（ＥＬＶ１）	開けます
半角の中黒･	破棄されます	Jw_cad のレイヤ名でよく使われます
全角の中黒・	破棄されます	半角を全角に直しても通りません
括弧（全角・半角）	破棄されます	半角の ( ) は R12 のときだけ
プラス +	破棄されます	「p513+45」のような通り芯の表記
先頭以外の *	破棄されます	2000 形式でも不可
_ や –	開けます	置き換え先に使えます

このほか、すべての形式で名前に使えない文字（＜＞ / \ ” : ; ? * , = ` ‘）も同じように置き換えます。ただし縦棒 | は外部参照の画層名に使われる正規の記法なので、置き換えずに報告だけします。

ezdxf などの検証ツールで「エラーなし」でも、AutoCAD で開けるとは限りません

この文字の問題は、DXF の構造としては正しいため、一般的な検証ライブラリでは見つかりません。AutoCAD 自身に読ませて、返ってくるメッセージを見る以外に確実な方法がありません。「DXF自動修復」はそれを自動で行います。

点検する項目は 33 あります

名前の問題がいちばん多いのですが、それだけではありません。文字コードの食い違い、終端の欠落、線種定義の不整合、未定義の画層への参照など、開けない原因になりうる項目を 33 に整理した点検表（YAML ファイル）を同梱しており、ソフトは起動時にそれを読み込んで順に確かめます。

下の一覧で分類を切り替えてみてください。「自動」はソフトが直す項目、「一部」は直せる範囲が限られる項目、「報告」はお知らせだけの項目です。半径 0 の円のように、消すと図面の内容が変わってしまうものは報告にとどめています。

点検項目の一覧（DXF読み込みチェックリスト Ver.1.1）ソフトが読み込む点検表と同じ内容です

分類

絞り込み

自動で直せる項目だけ見る必須の項目だけ見る

表示中

自動で直せる

一部

報告のみ

点検表は、実際に開けなかった図面で AutoCAD が返したエラーに加え、Autodesk の DXF 仕様書や各種フォーラムで報告されている原因（BOM 付きの UTF-8、UTF-16 で保存された DXF、同じハンドルの重複、R12 形式に混ざった新しい図形タイプなど）を集めて作りました。本体と点検表は一体で版を上げます。

修正版は 2 種類。名前を変えるか、形式を上げるか

同じ図面を開けるようにする方法は 2 つあります。どちらが優れているという話ではなく、画層名をどう扱いたいかで選びます。

	○○_修正.dxf	○○_修正_R2000.dxf
形式	R12 のまま	AutoCAD 2000 形式に変換
画層名など	記号を `_` に置き換えます（例: `ﾊｯﾁ･物干` は `ﾊｯﾁ_物干`）	そのまま残ります（先頭以外の `*` だけは例外）
向いている場面	R12 で受け渡しを続けたいとき。古いソフトでも読める形式を保てます	Jw_cad 側の画層名をそのまま AutoCAD の図面に引き継ぎたいとき
作られる条件	いつも作ります（異常が無ければ作りません）	オプションをオンにしたとき
必要なもの	なし	変換に Python と ezdxf を使います。どちらも同梱しているので、別途の準備は要りません

2000 形式への変換だけでは開けません

R12 の線種定義を 2000 形式に変換すると、2000 形式で必須のグループコード 74 が付かないまま書き出されることがあります。AutoCAD はこれを「複合線種にグループコード 49 がありません」として破棄します。「DXF自動修復」は変換後にもう一度点検を回し、この 74 を補ってから保存します。変換ツールを使うだけでは済まない理由です。

Jw_cad の寸法を、AutoCAD の寸法オブジェクトにできます

Jw_cad から出力した DXF では、寸法は寸法線・寸法値の文字・両端の点・引出線が、ばらばらの図形として書かれています。AutoCAD で開けても、図形を伸縮すれば寸法値はそのまま、文字を動かせば線だけが残る、という状態です。

Ver.1.1 で加えた「Jw_cad の寸法を AutoCAD の寸法に変換」をオンにすると、この組を見つけて AutoCAD の長さ寸法（DIMENSION）に置き換えた ○○_寸法変換.dxf（AutoCAD 2000 形式）を作ります。寸法値は AutoCAD が実測するので、図形を伸縮すれば値も追従します。元の図面と修正版は変わりません。

	Jw_cad の DXF	変換後
寸法の正体	線・文字・点の寄せ集め	寸法オブジェクト 1 個
寸法値	文字（固定）	実測値。伸縮に追従します。桁区切りのカンマは付けません
端部	点の図形	寸法スタイルの端部（点。大きさは文字高さの 40%）
文字の位置	寸法ごとに上下がまちまちになることがあります	寸法線の上に揃います（垂直の寸法は左）
見た目	（元図のまま）	文字高さ・文字と線の隙間・引出線の出方を元図から写した寸法スタイル「JW」を使います
画層	元の画層	元の画層のまま

寸法はこうして見つけています

数字だけの文字を起点に、その値と同じ長さで平行な線を同じ画層から探し、両端の点と、端から直角に出る引出線をひと組にします。1/60 の平面詳細図（寸法 35 個）では 35 個すべてを認識し、変換後のファイルが AutoCAD で開けることを確認しています。認識できなかった寸法は元の線と文字のまま残し、レポートに件数を出します。対象は長さ寸法だけで、半径・角度の寸法は変換しません。

縮尺が合わない図面は、倍率を自動で直します

Jw_cad の図面でレイヤグループごとに縮尺が違うと（例: 図面枠が 1/100、平面が 1/60）、DXF には全体に一つの縮尺が掛かって出力されます。AutoCAD で開くと平面だけが 1.67 倍の大きさになり、寸法値は正しいのに計測すると合わない、という状態になります。

変換のときに「図面全体の倍率」を「自動」にしておくと、寸法値と寸法線の長さの比からこのずれを見つけ、図面全体を実寸に戻してから寸法を作ります。上の例では比が 1.667 なので 0.6 倍にします。比が 1 なら何もしません。倍率が分かっているときは数値を直接入れることもできます。

倍率の補正は、寸法変換のファイルにだけ掛かります

○○_修正.dxf と ○○_修正_R2000.dxf は座標を一切変えません。縮尺を直したファイルが要るときだけ、寸法変換をオンにしてください。縮尺のずれそのものは DXF の中からは分からないため、寸法が無い図面では補正できません。

使いかた

DxfCheckFix.exe を起動するインストールは不要です。ZIP を解凍したフォルダーの中身を、そのまま同じ場所に置いて起動します。
DXF ファイルを指定する「参照」で選ぶか、ウィンドウにドラッグ＆ドロップします。
オプションを選ぶふだんは初期設定のままで構いません。名前を残したいときは「AutoCAD 2000 形式も作成」を、寸法を AutoCAD の寸法にしたいときは「Jw_cad の寸法を AutoCAD の寸法に変換」をオンにします（倍率は「自動」のまま）。
「チェック実行」を押す点検、修正、別名保存、AutoCAD での検証が順に進みます。18MB・11 万図形の平面図でも 10 秒ほどです。
完了メッセージとレポートを見る修正版のパスと「AutoCAD での検証: OK」が出れば完了です。寸法変換をオンにしたときは、作成した寸法の数と使った倍率も出ます。同じフォルダーに ○○_チェック結果.txt が残ります。

画面に出る結果の意味

OK	問題なし
修正済	異常があり、修正版に反映しました
NG	異常があり、自動では直せません。レポートに説明があります
注意	開けなくなる原因ではありませんが、気を付けたい点（範囲を大きく外れた図形など）
情報	参考情報（形式、単位、テーブルの内訳など）
該当なし	このファイルの形式では点検対象外

いちばん大事なのは、画面下部とレポート先頭の「修正版の AutoCAD 検証: OK」です。これは AutoCAD が実際にそのファイルを開いて返した結果なので、OK なら安心して使えます。

DXF自動修復_Ver1.1 DxfCheckFix.exe 本体 DXF読み込みチェックリスト.yaml 点検表（本体と一体で版を上げます）初めにお読み下さい.txt 説明書 python 同梱の Python と ezdxf（2000 形式の作成に使用） licenses 同梱ソフトのライセンス文

フォルダーの中身は、まとめて同じ場所に置いてください

本体は、同じフォルダーにある点検表を読んで動きます。EXE だけを別の場所にコピーすると、点検表が見つからず動きません。Google ドライブや OneDrive 上のファイルで失敗するときは、いったんローカルのフォルダーにコピーしてから実行してください。

実際に開けなかった図面で確かめました

Jw_cad から R12 形式で出力した 3 つの図面です。いずれも AutoCAD 2027 で「図面は破棄されました」となっていたもので、修正版は AutoCAD で開け、図形の数は原本と完全に一致しました。

図面	原本のエラー（AutoCAD の第一エラー）	修正版	2000 形式版	図形数
住宅の 1 階平面図（18MB）	テーブル項目名 _1-D_ﾊｯﾁ･物干が間違っています	開けました	未作成	114,887
別荘南棟の平面・立面	テーブル項目名 _1-1_P513+45 が間違っています	開けました	開けました	12,882
別荘北棟の平面・立面	同上（ほかにブロック名の括弧と * も）	開けました	開けました	6,263

3 つとも、画層名の記号が原因でした。ソフトの判定は、AutoCAD が返したエラー文と 1 回目で一致しています。推測で直しているのではなく、AutoCAD の判定を基準にしているためです。

動作環境

OS	Windows 10 / 11（64bit）
必要なもの	.NET Framework 4.8（Windows 10 1903 以降と Windows 11 には標準で入っています）
AutoCAD	無くても点検と修正はできます。「開けるかの検証」だけが AutoCAD のある PC で行われます（2027 で確認。2022 以降の accoreconsole.exe があれば使います）
対応する DXF	ASCII 形式の DXF（R12 から 2018 形式まで）。バイナリ DXF は対象外です
開発言語	Visual Basic .NET（変換部に Python + ezdxf を同梱）
ソフト種別	無償
バージョン	Ver.1.1（点検表 version 1.1）。Jw_cad の寸法を AutoCAD の寸法に変換するオプションと、図面全体の倍率を指定するオプションを備えています

コマンドラインからも使えます

画面を出さずに実行し、結果をテキストに書くこともできます。終了コードは、修正版が開けたとき 0、開けないとき 1 です。多数の DXF をまとめて処理するときにお使いください。

DxfCheckFix.exe “図面.dxf” /nogui /r2000 /dims

うまく動かないとき

「チェックリストが見つかりません」	点検表（DXF読み込みチェックリスト.yaml）を EXE と同じフォルダーに置いてください。
「accoreconsole.exe が見つからない」	AutoCAD が無い PC では検証を行いません。修正自体は行われるので、修正版を AutoCAD のある PC で開いて確認してください。
修正版も NG になる	レポート末尾の「accoreconsole 出力」にある「… N 行上。」の行が AutoCAD 自身のエラーです。自動修正の範囲外の異常なので、その行番号付近を確認するか、元のソフトから AutoCAD 2000 形式以上で出力し直してください。
起動時に SmartScreen の警告が出る	「詳細情報」を押してから「実行」で起動できます。

Claude CodeでRevitを動かす（MCP連携）

2026年9月23日古川尚弘 No Comments AIによる自動設計 AI, MCP連携

CLAUDE CODE / REVIT 2027 / MCP

AI に Revit でモデリングさせる

Claude Code と MCP サーバーで、通り芯の柱から鉄骨階段まで

AI プロンプトに簡単な指示を書くだけで、開いている Revit のモデルに AI が直接作図する。——そんな環境を作ってみました。使ったのは Claude Code と、AI が外部ソフトを操作するための MCP（Model Context Protocol）です。接続の設定から、扉・窓・階段まで入った簡単なモデリングができるところまでを紹介します。

前回の SketchUp に続いて、今回は BIM ソフトの Revit とのAI連携です。結論から言うと、接続は 30 分ほどで済み、モデリングはチャットだけで進みました。ただし Revit は SketchUp よりも「部品の種類」が多く、ライブラリに無い建具は AI がその場で部品（ファミリ）を作ることになりました。うまくいったところも、つまずいたところも、そのまま書きます。

動画（8 分）── 接続からモデリングまでの流れ

POINT 01

会話でモデリングする

言葉で伝えるだけで、柱・壁・部屋・扉・窓・階段が Revit のモデルに入ります。寸法や配置はこちらが決め、AI が座標に直します。

POINT 02

無い部品は、AI が作る

「スリット窓付きの親子扉」も「6 連窓」も標準ライブラリにはありません。AI は既存の部品を複製して加工し、新しいファミリとして保存してから配置しました。

POINT 03

数値と画像で確かめる

作図のたびに、AI は座標・体積・面積を読み返し、平面図と 3D の画像を撮って見比べてから報告します。「できました」の前に確認が入ります。

今回試した内容

目的：Claude Code から、デスクトップ版の Revit 2027 を直接操作できるようにする
課題：空のプロジェクトに、7m グリッドの柱 36 本、外壁と間仕切壁、部屋 2 室、親子扉 2 か所、6 連窓 20 か所、折り返し階段を順に入れる
環境：Windows 11 ／ Revit 2027.3（.NET 10）／ Claude Code（VS Code 拡張）
使用モデル：Fable 5.1 ※ 2026 年 9 月時点

Revit に作図されたモデルの 3D ビュー。外壁に 6 連窓が並び、中央にコアの壁と親子扉、内部に柱が立つ — できあがったモデルの 3D ビュー（Revit の既定の 3D ビューを AI が撮影したもの）。35m 角の外壁に 6 連窓が 20 か所、中央に間仕切壁で囲ったコア、その中に鉄骨の折り返し階段が入っています。

AI と Revit のあいだに立つ「MCP」

SketchUp のときと同じで、Claude Code は Revit の画面を見ることも、直接触ることもできません。そこで、Revit の側にアドイン（Revit の中で動くプラグイン）を入れ、Claude Code の側に MCP サーバー（AI の命令をアドインへ中継する小さなプログラム）を登録します。命令は次の経路で届きます。

命令はどう届くのかボタンで、AI が使った道具を切り替えられます

AI（Claude Code）中継（MCP サーバー） Revit のプロセスモデル（要素）命令と返事

使った道具

道具ごとの、送るものと返ってくるもの

道具の名前

送るもの

返ってくるもの

人の操作

SketchUp のときは Ruby のコードを流し込みましたが、Revit では C# のコードを流し込む道具が要になりました。MCP サーバーには「壁を作る」「部屋を作る」のような専用の道具も 40 個ほどありますが、柱の高さの指定、部屋の面積算定の基準、扉の開き方向といった細かい注文は、専用の道具では手が届きません。Claude Code は早い段階で「C# を直接書くほうが確実」と判断し、以後はほぼすべてこの道具で作図しました。

作った要素は、手で描いたものと同じです

命令は Revit の中で動くアドインに届き、アドインが Revit 自身の機能（Revit API）で要素を作ります。できた柱や壁は普通の要素で、プロパティを開けば寸法や拘束が見えますし、1 回の指示は 1 回の「元に戻す」で取り消せるように、AI がまとめてくれます。

導入の手順 ── 検討から接続の確認まで

最初に「Revit MCP を使って Revit と接続してください」と頼みました。Claude Code が Web を調べて出してきた候補は 4 つです。この PC には Node.js が入っていないので、追加の実行環境が要らないものを選びました。

候補	性格	判断
bimwright/rvt-mcp	自己完結した .NET の実行ファイル。Revit 2022 から 2027 に対応。インストーラー付き	採用（Node.js 不要、2027 対応）
Thestreetarckitect/revit-2027-mcp	上の再配布版。2027 専用	本家で足りるので見送り
rui-branco/revit-mcp	Node.js で動く。初回起動時にアドインが自動で入る	Node.js の導入が要るので見送り
Demolinator/revit-mcp-plugin	pyRevit（Python）の上で動く	pyRevit の 2027 対応版が要るので見送り

採用したのは、いずれも個人や小さなチームが公開している非公式のツールです（後の「気をつけること」で触れます）。導入の流れは次のとおりで、Claude Code が自分でやったのが 1・4・6、私が手で行ったのが 2・3・5 です。

配布ファイルを取得して検証するClaude Code が GitHub から ZIP を取得し、同梱の一覧表と全ファイルのハッシュ値を照合。改ざんや欠けがないことを確かめてから、実行用のバッチを用意しました。
インストーラーを実行する（手作業）用意されたバッチをダブルクリック。アドインが Revit のアドインフォルダーへ、MCP サーバーがユーザーフォルダーへ入ります。管理者権限は不要でした。
Claude Code の設定ファイルに追記する（手作業）作業フォルダーの .mcp.json に、MCP サーバーの実行ファイルの場所を 4 行足します。AI が書こうとしたところ、安全機能に止められたので私が追記しました。
Revit を再起動し、アドインを許可する（手作業）初回だけ「署名のないアドイン」の警告が出ます。「常にロード」を選びます。
Claude Code を再起動する（手作業）.mcp.json は起動時に読まれます。再起動すると rvt-mcp という名前の道具一式が見えるようになります。
接続を確かめるAI が「接続先を探す」「モデルを読む」を実行。Revit 2027 が見つかり、開いていたプロジェクトの要素数（3,725 個。テンプレート付属の設定類がほとんど）が返ってきました。

.mcp.json（作業フォルダー直下。SketchUp の設定と同居） { “mcpServers”: { “sketchup”: { …（前回のまま） }, “rvt-mcp”: { “command”: “C:\\Users\\（ユーザー名）\\AppData\\Local\\RvtMcp\\rvt\\server\\0.6.1\\rvt-mcp.exe”, “args”: [] } } }

ここで二度つまずきました

一度目は、AI が用意したバッチファイルです。中に日本語のコメントを書いたため文字化けし、インストーラーが一度も動きませんでした。バッチは英数字だけで書き直してもらい、二度目で通りました（Windows のバッチは日本語に弱い、という古典的な罠です）。

二度目は、私が手で足した .mcp.json のカンマ抜けです。ファイル全体が読めなくなり、Revit だけでなく SketchUp の接続まで切れました。これは AI が「JSON として読めない」と突き止めて直してくれました。設定ファイルを手で触ったら、AI に検証させるのが早いです。

柱から階段まで、順に頼む

接続が確認できたので、空のプロジェクト（レベル 1 = FL+500、レベル 2 = FL+4,000）に、実務の順番で要素を入れていきました。指示はすべて日本語のチャットです。下の図は、作図に使ったのと同じ座標で描いた平面図で、ボタンで工程を追いかけられます。

指示 1 回ごとに、平面図に何が足されたかボタンで工程を切り替えられます

作図済みの要素この工程で足した要素部屋名と面積

工程

工程ごとの、指示した内容と個数

要素の数（累計）

壁芯面積（合計）

指示の回数

人の作図操作

1. 通り芯と柱 ── 36 本を 1 回の指示で

CLAUDE CODE への指示

プロジェクト 1 の平面図：レベル 1 に柱（意匠柱）を配置してください。サイズは 700 × 700、高さ 4m、X 方向 Y 方向とも 7m のグリッドに 5 スパンずつ配置してください。

Claude Code はまず、プロジェクトに入っている柱のファミリ（日本語テンプレートの「角柱」）を調べ、600 角のタイプを複製して 700 角を作りました。そのうえで通り芯 X1 から X6・Y1 から Y6 を引き、交点 36 か所に柱を置き、上端をレベル 1 から 4,000 上に設定——ここまでを 1 つの C# コードにまとめて 1 回で実行しました。返ってきたのは柱の ID と、1 本目の実測値（700 × 700 × 4,000、下端 500）です。

通り芯の記号は、左と下に

最初にできた通り芯は、記号（丸囲みの X1 や Y1）が右と上に付いていました。「基本は左側と下側」と伝えると、平面図・立面図のすべてで付け替え、「今後、断面図を描くときも同様に」という決まりとして覚えました。次の作業からは言わなくても左と下になります。

2. 外壁と、コアの壁

CLAUDE CODE への指示

外周部に壁厚 200 の壁を柱と同じ高さで配置してください。柱の外面合わせでお願いします。

レベル 1 の X2 から X5、Y3 から Y4 の範囲を壁で囲ってください。壁厚は 120 でレベル 2 まで四周立ち上げてください。

「柱の外面合わせ」は、柱幅 700 の半分 350 から壁厚の半分 100 を引いた 250 だけ通り芯の外側に壁芯を置く、と AI が計算します。作図後に 4 面の外面座標が柱の外面と一致していることを数値で確かめ、平面図と 3D の画像を撮って報告してきました。コアの壁は指示どおりレベル 2 に拘束され、柱（上端 4,500）より 500 低く納まっています。

3. 部屋 ── 壁芯面積で 147.00 と 1113.25

CLAUDE CODE への指示

今回作成した壁の内側を「中央コア」、その周りを「事務室」とする「部屋」を作成し、室名を記載してください。また、名称の下にはそれぞれの壁芯面積を平方メートル単位で記載してください。

ここで AI が自分で気づいて直したことが 2 つあります。面積算定の基準が「壁コア芯」になっていたので「壁芯」に変えたことと、柱が既定で部屋の境界になっていたので、36 本すべての「部屋境界」を外したことです。柱を外さないと、柱の断面が面積から引かれて壁芯面積になりません。結果は中央コアが 147.00 m²（21m × 7m）、事務室が 1,113.25 m²（35.5m 角からコアを引いた値）で、計算値とぴったり一致しました。

Revit のレベル 1 平面図。通り芯 X1 から X6 と Y1 から Y6、柱、外壁の 6 連窓、中央のコアと親子扉、階段、部屋名と面積のタグ — レベル 1 の平面図（AI が撮影）。通り芯の記号は左と下、部屋のタグには室名と壁芯面積、コアの上下に親子扉、左上に階段が入っています。

4. 親子扉 ── 無いものは、ファミリから作る

CLAUDE CODE への指示

事務室と中央コア間にドアを 2 か所設置します。Y3、Y4 通りの X3 から X4 間に、W1200、H2100 の親子扉をつくってください。開き勝手は事務室側に開くようにしてください。その際に、扉の「親」側のほうは、スリット窓を付けてください。

テンプレートには「親子」というドアのファミリがありましたが、高さは 2,000 のタイプだけで、スリット窓はありません。Claude Code はファミリを開いて中身を調べ、親扉のパネルにスリット（幅 150 × 高さ 1,000）の穴を開けてガラスを入れ、「親子_スリット窓」という別名で保存してからプロジェクトに読み込み、2 か所に配置しました。開き方向は、閉じた扉のパネルがどちら側の壁面にあるかを座標で確かめて合わせています。

事務室側から見た親子扉。親扉の中央に縦長のスリット窓、その左に取っ手 — 事務室側から見た親子扉（AI が確認用に作った 3D ビュー）。親扉の中央にスリット窓が入っています。

ただし、ここは一筋縄ではいきませんでした。最初に作った穴はプログラムからでは開かず（ボイドが効かない）、輪郭に穴を含めて押し出す方法に変えて通りました。次に、作り直したパネルが元の子扉より 15mm から 30mm 外側にずれる問題が出ました。元の部品は「壁面」という基準面に拘束されて壁厚に追従するのに、新しい部品は固定座標で描かれていたためです。AI はこれを座標の比較から見つけ、新しいパネルも同じ基準面に紐付けて解決しました。ファミリの作法を AI が試行錯誤で学んでいくのを横で見ている格好でした。

5. 6 連窓 ── 20 か所を外向きに

CLAUDE CODE への指示

外壁に窓を設置します。4 面の各スパン間のすべてに設置してください。サイズは W6000、H1500 とし、窓の下端は FL+1000 とします。1000 間隔で方立を入れて 6 連窓とし、両サイドは縦滑り出し、その他は嵌め殺し窓としてください。

これも標準ライブラリにはない窓です。今度は「縦すべり窓」のファミリを元に、幅 6,000・高さ 1,500 に変え、方立を 5 本足し、両端のパネルにだけ縦滑り出しの記号（平面の開き線と、立面の二点鎖線）を描き直して「6 連窓_両端縦滑り出し」として保存しました。配置は 4 面 × 5 スパンの 20 か所。外壁の内外の向きが逆になっていたのを AI が見つけて直してから置いたので、すべて外向きに納まっています。

外側から見た 6 連窓。1000 ピッチの方立で 6 分割され、両端が縦滑り出し — 外側から見た 6 連窓（AI が確認用に作った 3D ビュー）。幅 6,000 × 高さ 1,500、方立 5 本、窓下端 FL+1,000。

6 連窓の平面図。柱と柱のあいだに 6 分割の窓が入り、両端のパネルだけ外側へ開く縦滑り出しの開き線が描かれている — 同じ窓の平面図。両端のパネルにだけ、外側へ開く縦滑り出しの開き線が入っています。中の 4 枚は嵌め殺しです。

6. 鉄骨階段 ── 失敗と復旧まで

CLAUDE CODE への指示

中央コア内の X2 通り側に、レベル 1 からレベル 2 に上がる鉄骨階段を作成してください。幅は 1400、蹴上は 180 以下、踏み面は 275、踊り場は 1400 の折り返し階段としてください。

階高 3,500 を 180 以下で割ると 20 段（蹴上 175）。AI はこの計算をして、経路 2 本と踊り場からなる折り返し階段を組み立てました。できあがりは蹴上 20 × 175、踏面 275、幅 1,400、踊り場は Y4 の壁に接して奥行 1,400。手摺も Revit の既定で両側に付いています。

コアの中の鉄骨折り返し階段。2 本の経路と踊り場、両側の手摺 — コアの中の鉄骨折り返し階段（AI が確認用に作った 3D ビュー）。踊り場は Y4 の壁際、経路の間は 100mm。

ここで一度、モデルが操作できなくなりました

階段の作成は、Revit の API の中でも手順が厳しい部分です。1 回目の試みで階段が「編集モード」のまま固まり、以後 AI からの命令がすべて届かなくなりました。原因は、AI が確定処理に必要な部品を、Revit に同梱されている別の部品から借用したことでした（本来は自分で用意すべきものでした）。

復旧は AI 自身が行いました。Revit の画面を撮影してリボンの状態を読み、「元に戻す」の履歴を開いて失敗した編集 2 件を巻き戻し、続けて出た保存確認のダイアログを閉じる——ここまでを画面の座標を頼りに操作し、接続が戻ったところで、必要な部品を自前で生成する方法に切り替えて階段を作り直しました。失敗のあと、同じ失敗をしない手順を自分で組み直したのは印象に残りました。

要した時間

体感の目安です。接続はすぐでしたが、ライブラリに無い建具を作るところと、階段の失敗からの復旧に時間がかかりました。柱・壁・部屋のような標準の要素は、指示 1 回で数分です。

工程	時間	備考
接続方式の調査と比較	約 10 分	Web を調べて 4 候補を比較。採否は私が選択
導入（取得・検証・インストール・設定・再起動）	約 30 分	バッチの文字化けと、設定ファイルのカンマ抜けの手戻りを含む
通り芯と柱 36 本	約 3 分	タイプの複製から配置、画像確認まで指示 1 回
外壁と、コアの壁	約 5 分	指示 2 回。数値で外面の一致を確認
部屋 2 室と面積タグ	約 10 分	面積算定の基準と、柱の部屋境界の設定を含む
親子扉（ファミリの作成を含む）	約 40 分	穴が開かない、位置がずれる、の 2 つを解決
6 連窓 20 か所（ファミリの作成を含む）	約 30 分	途中で Revit の警告が出て一度止まった
鉄骨階段	約 60 分	1 回目の失敗と復旧、作り直しを含む

やってみて分かったこと

1. 人の手が要るのは、導入の 3 か所と「手を離すこと」

インストーラーの実行、設定ファイルへの追記、初回のアドイン許可。この 3 つは私が行いました。それに加えて、作業中に 1 つ覚えておくことがあります。Revit 側でコマンドを実行中だったり、ダイアログが開いていたりすると、AI の命令は届きません。私が「ドアを作成」コマンドを起動したまま席を離れたときは、AI がジャーナル（Revit の操作記録）からそれを突き止め、「Esc を 2 回押してください」と言ってきました。AI に任せている間は、Revit から手を離しておくのが正解です。

2. 標準に無い部品は、AI がその場で作る

SketchUp は形を作れば済みますが、Revit は「部品の種類」が仕様を決めます。スリット窓付きの親子扉も 6 連窓も、標準ライブラリにはありません。AI は既存のファミリを開き、部材を足したり描き直したりして、別名のファミリとして保存してから使うという、人がやるのと同じ手順を踏みました。ファミリ編集の作法（ボイドの効き方、基準面への拘束）は試行錯誤がありましたが、一度分かったことは記録され、次からは最初から正しい手順で作ります。

3. 数値で確かめてから、画像で確かめる

SketchUp のときは bbox_mm を読み返していました。Revit では読める数値が増えます。柱 1 本の寸法、壁の外面の座標、部屋の面積、扉のパネルがどちら側の壁面にあるか、親扉パネルの体積（穴が開いたぶん減っているか）。AI はまず数値で確かめ、それから平面図と 3D の画像を撮って見比べ、両方が合ってから報告してきます。「作ったつもりで、実は効いていなかった」を、この二段構えが何度も拾いました。

4. 失敗しても、戻ってこられる

階段で一度、モデルが操作できなくなりました。それでも AI は画面を読み、「元に戻す」で失敗した編集だけを巻き戻し、原因を避けた手順で作り直しました。やり直しの効く単位（1 指示 = 1 つの「元に戻す」）で作図しておくことが、この復旧を可能にしています。とはいえ、作業の前にファイルを保存しておくのは、人がやるときと同じで必須です。

5. 気をつけること

非公式のツールで、任意のコードが動く

今回の MCP サーバーとアドインは、Autodesk のサポート対象ではありません。また「C# を流し込む」道具は、Revit の中で任意のコードを実行できる強力なものです。通信はパソコンの内側（名前付きパイプ）に閉じていますが、道具の性格は理解しておく必要があります。

もう 1 つ、実際に起きたことを。作業中に私が別のサンプルファイルを開いていたところ、AI の命令が「いま前面にあるファイル」に届き、サンプル側に階段のタイプが作られてしまいました（すぐ削除しました）。AI はその後、ファイル名を指定して操作するように改めましたが、AI に任せる間は関係のないファイルを開かないのが安全です。

まとめ

AutoCAD、SketchUp に続いて、Revit も Claude Code の「道具」になりました。標準の要素は指示 1 回で数分、ライブラリに無い建具はファミリの作成から——人がやるのと同じ手順を、会話で頼めるようになっています。

今回は柱・壁・部屋・扉・窓・階段という基本の要素をひと通り試しただけですが、作業が面倒な連窓のファミリー作成や、慣れないと手が止まってしまう階段作成を、AI が難なくこなしてくれたことに大きな手応えを感じています。今後はこのモデルに手を加えて一つの事務所ビルを完成させ、法チェックや省エネ計算など様々な解析を AI にトライさせるつもりです。

作図に使った数値

この記事の平面図は、Revit に流し込んだ C# と同じ座標（通り芯 7,000 ピッチ、外壁芯 −250 と 35,250、コアの壁芯 7,000 から 28,000 と 14,000 から 21,000、扉の位置 17,500、窓の中心 3,500 から 7,000 ごと、階段の経路 7,760 と 9,260）から描いています。

Claude CodeでSketchUpを動かす（MCP連携）

2026年9月12日古川尚弘 No Comments AIによる自動設計 AI, MCP連携

CLAUDE CODE / SKETCHUP 2026 / MCP

AI に SketchUp を操作させる

Claude Code と MCP サーバーで、10m の立方体からコルビュジエのドミノまで

チャットで「南面の窓を奥行600の出窓にして」と頼むと、製作中の SketchUp のモデルをAIが加工してくれる——そんな環境を作ってみました。使ったのは Claude Code と、AI が外部ソフトを操作するための MCP（Model Context Protocol）です。接続方式の検討から、コルビュジエの「ドミノ」を作図するところまでを紹介します。

前回、 Claude Code には AutoCAD を動かしてボリューム出しをさせてみましたが、今回は 3D ソフトの SketchUp とのAI連携です。結論から言うと、設定は２時間程度で済み、作図そのものはチャットだけで進みました。設定の中で私が行ったのは２点だけです。

動画（7 分 40 秒）── 設定から作図までの流れ

POINT 01

会話で作図する

AIには言葉で伝えるだけです。AI が SketchUp の中に指示通りの図形を作り、できた図形を撮影で確認した上で返してくれます。

POINT 02

開いているモデルに、そのまま

ファイルの書き出しも取り込みもありません。いま画面に出ているモデルへ直接追加されるので、その場で見て、その場で直せます。

POINT 03

図版から寸法を読み取る

試しにつくらせたコルビジェの「ドミノ」では、AI が平面図（画像）を読み、柱の位置や階段の段数なども数値にして作図しました。寸法を伝えなくても、図版から判断できました。

今回試した内容

目的：Claude Code から、デスクトップ版の SketchUp Pro を直接操作できるようにする
課題 1：10m × 10m × 10m の立方体を入れる（接続の確認）
課題 2：解説ページを読んで、コルビュジエのドミノ（1914 年の骨組みの提案）を再現する
環境：Windows 11 ／ SketchUp Pro 2026 ／ Claude Code（VS Code 拡張）
使用モデル：Sonnet 5（接続の設定と立方体）、Fable 5.1（ドミノの作図）※ 2026 年 9 月時点

AI と SketchUp のあいだに立つ「MCP」

まず、Claude Code は SketchUp の画面を見ることも、直接触ることもできません。「SketchUp を立ち上げていますが、認識できますか」と聞いたら、「できません」という返事でした。AI から見える世界は、ファイルとコマンドラインまでです。

そこで登場するのが MCP です。MCP は、AI が外のソフトを「道具」として使うための共通の約束事で、道具の側が「こういう命令を受け付けます」と宣言しておくと、AI はその範囲でだけ操作できます。今回は次の 4 つが一列に並びます。

SketchUp の側には拡張機能（Ruby で書かれたプラグイン）を入れ、パソコンの内側（127.0.0.1 の 9876 番ポート）で命令を待たせます。Claude Code の側には MCP サーバーという小さなプログラム（Python 製）を登録し、AI の命令を拡張機能へ中継させます。下の図で、命令がどう届くかを切り替えて見てください。

命令はどう届くのかボタンで、AI が使った道具を切り替えられます

AI（Claude Code）中継（MCP サーバー） SketchUp のプロセスモデル（図形）命令と返事

使った道具

道具ごとの、送るものと返ってくるもの

道具の名前

送るもの

返ってくるもの

人の操作

ポイントは、AI が SketchUp のファイルを書き換えているのではないということです。命令は SketchUp の中で動いている拡張機能に届き、拡張機能が SketchUp 自身の機能（Ruby API）で図形を作ります。だから作った図形は普通のグループで、手で描いたものと同じように動かせますし、UNDO で戻せます。

道具の一覧は、AI が自分で読みます

MCP サーバーは「モデルの情報を読む」「直方体・円柱・球を作る」「Ruby のコードを実行する」「画面のスクリーンショットを撮る」といった道具を宣言していて、Claude Code は接続したときにその一覧を受け取ります。こちらが道具の使い方を教える必要はありません。今回使った道具は上の図の 4 つです。

導入の手順 ── 検討から接続の確認まで

最初に「SketchUp をつなぎたい。どうすればよいか検討して」と頼みました。Claude Code が Web を調べて出してきた候補は 3 つです。表の「星」は、プログラムの公開サイト GitHub で利用者が付ける「お気に入り」の数で、どれだけ使われているかの目安になります。

候補	性格	判断
Trimble 公式の SketchUp コネクタ	claude.ai（Web 版）で使う。自然言語からクラウドでモデルを生成し、`.skp` をダウンロードする	いま開いているデスクトップ版と直接つながらないので見送り
mhyrr/sketchup-mcp	いちばん知られている（星 409）。説明書が macOS 前提	Windows での情報が乏しく見送り
zinin/sketchup-mcp2	星は少ない（20）が開発が活発。ホストやポートの設定が明記され、Windows も意識されている	採用

採用したのは、いずれも個人が公開している非公式のツールです。ここは後で「気をつけること」に書きます。導入の流れは次のとおりで、Claude Code が自分でやったのが 1・2・4、私が手で行ったのが 3・5 です。

Python の実行環境 uv を入れるClaude Code が公式のインストールスクリプトを実行。MCP サーバーは uvx sketchup-mcp2 と打つだけで取得と起動が済みます。
SketchUp の拡張機能（.rbz）をダウンロードする公開ページの最新版（署名済み）を Claude Code が取得。ファイルの場所を教えてくれます。
SketchUp に拡張機能を入れ、サーバーを起動する（手作業）「ウィンドウ」の「拡張機能マネージャー」から .rbz を入れて再起動。「拡張機能」メニューの「MCP Server」で「Start Server」を押します。ここは AI からは操作できません。
Claude Code に MCP サーバーを登録する作業フォルダーに .mcp.json を作ります（下の内容）。Claude Code が書きました。
Claude Code を再起動する（手作業）.mcp.json は起動時に読まれます。再起動すると sketchup という名前の道具一式が見えるようになります。
接続を確かめるAI が「バージョン確認」と「モデル情報の取得」を実行。Python 側と Ruby 側の版が合っていること（compatible: true）と、単位が mm であることが返ってきました。

.mcp.json（作業フォルダー直下） { “mcpServers”: { “sketchup”: { “command”: “uvx”, “args”: [“–system-certs”, “sketchup-mcp2”], “env”: { “SKETCHUP_MCP_HOST”: “127.0.0.1”, “SKETCHUP_MCP_PORT”: “9876”, “SKETCHUP_MCP_TIMEOUT”: “60”, “SKETCHUP_MCP_LOG_LEVEL”: “INFO” } } } }

ここで一度つまずきました

uvx が MCP サーバーを取りに行くところで、証明書のエラー（invalid peer certificate）が出ました。セキュリティソフトが通信を検査している環境では、uv が持っている証明書一覧では足りません。--system-certs を付けて Windows の証明書を使わせると通ります。上の設定に入っているのはそのためで、Claude Code が自分で原因を突き止めて設定に足しました。

もう 1 つ。SketchUp を再起動すると、拡張機能のサーバーは止まります。「接続が拒否されました」と言われたら、もう一度「Start Server」を押します。これも AI からはできないので、覚えておく必要があります。

まず、10m の立方体

接続が確認できたので、いちばん簡単な図形を頼みました。

CLAUDE CODE への指示

スケッチアップに、10m × 10m × 10m の立方体を入れて下さい。

Claude Code は「直方体を作る」道具を、種類 cube、寸法 [10000, 10000, 10000]（mm）、位置 [0, 0, 0] で呼びました。返ってきたのは新しいグループの ID と、外接する直方体の範囲です。

返ってきた結果（抜粋） { “id”: 7952, “name”: “Cube_10m”, “type”: “group”, “bbox_mm”: { “min”: [0, 0, 0], “max”: [10000, 10000, 10000] } }

SketchUp に作図された 10m の立方体。手前に人物の添景があり、大きさの比較になっている — 作図直後の SketchUp。原点に 10m × 10m × 10m の立方体ができています。左下の人物（SketchUp 標準の添景）と比べると大きさが分かります。

この bbox_mm が効いています。AI は画面を見なくても、この数字で「10m の立方体が原点にできた」と確かめられるからです。AutoCAD のときと同じで、作図した結果を自分で読み返す手段があると、間違いがその場で分かります。

コルビュジエのドミノを作図する

次は少し実務に寄せて、ル・コルビュジエが 1914 年に提案した「ドミノ・システム」を作らせました。柱とスラブと階段だけの骨組みで、壁から自由になった近代建築の原型です。題材には、Rhino でこれをモデリングする手順を解説したページ（コルビュジエ-ドミノを3Dモデリングする｜rhino-gh.com）を使わせてもらいました。

CLAUDE CODE への指示

以下のホームページは、「コルビュジエ-ドミノを3Dモデリングする」というタイトルの WEB ページです。（URL）

このホームページをよく読み、理解して、スケッチアップにこの「コルビュジエ-ドミノ」を再現してください。

文章にある寸法と、図にしかない寸法

Claude Code はまずページを読み、スラブの厚さ 200、階高 2,500、柱 200 角、踏面 300・蹴上 125、踊り場 1,800 × 1,200 といった数値を拾いました。ところが平面の寸法——スラブの縦横や柱の位置——は文章に無く、図版にしか書かれていません。ページの要約では落ちてしまう情報です。

そこで Claude Code は、ページに貼られている図版（17 枚）をダウンロードして画像として直接読み、平面図の寸法線から 10,200 × 6,200 の外形、4,000 スパンの柱グリッド、階段まわりの切り欠きを数値にしました。読み取った結果がこの表です。

部位	寸法（mm）	配置
平面	10,200 × 6,200	端部 100 + 4,000 + 4,000 + 2,000 + 100 ／ 100 + 1,000 + 4,000 + 1,000 + 100
束基礎	500 × 500 × 500	柱の位置 6 か所、Z 0 から 500
スラブ	厚 200 × 3 枚	Z 500 ／ 3,000 ／ 5,500。右側に階段の開口、右下に 1,100 角の欠き込み
柱	200 × 200 × 長さ 2,300	X 100 ／ 4,100 ／ 8,100 と Y 1,100 ／ 5,100 の交点、2 層
踊り場	1,800 × 1,200 × 厚 200	柱の側面に接して、Z 1,750 ／ 4,250
階段	踏面 300 ・蹴上 125 ・幅 900 ・ 9 段	1 フライトで 1,250 上がり、踊り場で折り返す。階高 2,500 = 2 フライト

Ruby のコードで、一括で作図する

部品は 27 個あります。1 つずつ「直方体を作る」道具を呼んでもできますが、Claude Code は「Ruby を流し込む」道具で、全部をまとめて 1 回で作図しました。SketchUp の Ruby API をそのまま使えるので、階段のような断面形状も、輪郭を描いて押し出すだけです。

流し込んだ Ruby（抜粋・一部整形） p3 = lambda { |x, y, z| Geom::Point3d.new(x.mm, y.mm, z.mm) } box = lambda { |name, x0, y0, z0, dx, dy, dz| g = root.entities.add_group f = g.entities.add_face(p3[x0,y0,z0], p3[x0+dx,y0,z0], p3[x0+dx,y0+dy,z0], p3[x0,y0+dy,z0]) f.reverse! if f.normal.z.negative? f.pushpull(dz.mm) } # 柱 6 本 × 2 層、束基礎、スラブ 3 枚、踊り場 2 枚、階段 4 本 … stair = lambda { |name, x0, ys, dir, zf| prof = [[0, -125]] 9.times { |k| prof.push([300*k, 125*(k+1)], [300*(k+1), 125*(k+1)]) } prof.push([2700, 975]) f = g.entities.add_face(prof.map { |u, h| p3[x0, ys + dir*u, zf + h] }) f.pushpull(900.mm) }

返ってきたのは {"groups": 27, "min_mm": [14850, 0, 0], "max_mm": [25200, 6200, 5700]}。グループが 27 個できて、高さが 5,700（3 枚目のスラブの上面）で終わっている——数字の上では狙いどおりです。Claude Code はここで「画面を見る」道具でスクリーンショットを撮り、参考ページの完成図と見比べてから「できました」と報告してきました。

SketchUp に作図されたコルビュジエのドミノ。3 枚のスラブと 6 本の柱、折り返し階段と踊り場 — 作図直後の SketchUp。柱 6 本 × 2 層、スラブ 3 枚、踊り場 2 枚、階段 4 本の 27 グループ。指示から作図完了まで、人の操作はありません。

下の図は、作図に使ったのと同じ数値で組み直したものです。部位ごとに追いかけられるほか、層数を増やすとドミノらしく同じ骨組みが積み上がります。

同じ数値で、層を積むスライダーで層数を、ボタンで部位を切り替えられます

作図済みの部位選んでいる部位

層数

スラブの枚数3

部位

部位ごとの寸法と個数

グループ数

最高点

平面

階段

要した時間

体感の目安です。設定のうち、時間がかかったのは方式の調査と、証明書のエラーの切り分けでした。作図そのものは会話 1 往復で終わります。

工程	時間	備考
接続方式の調査と比較	約 10 分	Web を調べて 3 候補を比較。採否は私が選択
導入（uv・拡張機能・設定・再起動）	約 20 分	手作業は拡張機能の導入とサーバー起動、Claude Code の再起動
10m の立方体	1 分未満	道具を 1 回呼ぶだけ
ドミノ：ページと図版の読み取り	約 5 分	図版 17 枚を取得して寸法を数値化
ドミノ：作図と確認	約 2 分	Ruby を 1 回流し込み、スクリーンショットで確認

やってみて分かったこと

1. 人の手が要るのは 2 か所だけ

SketchUp への拡張機能の導入と、サーバーの起動ボタン。この 2 つは SketchUp の画面の中の操作なので、AI からはできません。逆に言えばそれ以外——調査、ダウンロード、設定ファイル、エラーの切り分け、作図、確認——は全部 AI が進めました。「ここは手でやってください」と、必要な操作を具体的に言ってくるので迷いません。

2. 図版の寸法は、要約では落ちる

Web ページを読ませると、AI は要約して受け取ります。文章の数値は拾えますが、図の中の寸法線は要約に残りません。今回は Claude Code が自分で「平面寸法が無い」と気づき、図版を画像として取り直しました。図面や解説ページを題材にするときは、画像そのものを見せるのが確実です。

3. 単位の罠は、AI が先に踏んでくれる

SketchUp の Ruby API は内部の単位がインチです。mm のつもりで数値を渡すと、25.4 倍の大きさになります。Claude Code は最初から .mm を付けて変換していましたが、返ってきた bbox_mm を読み返すことで、万一間違えても気づける作りになっています。作図のあとに結果を読む——この習慣は AutoCAD のときと同じでした。

4. 自分の作図を、自分で見て確かめる

「画面を見る」道具があるおかげで、AI は作図した直後にスクリーンショットを撮り、参考図と見比べてから報告してきます。「できました」の前に確認が入るのは、実務で任せるときの安心材料です。

5. 気をつけること

非公式のツールを、パソコンの内側だけで使う

今回の MCP サーバーと拡張機能は、個人が公開しているものです。Trimble のサポート対象ではありません。また「Ruby を流し込む」道具は、SketchUp の中で任意のコードを実行できる強力なものです。

設定の SKETCHUP_MCP_HOST は 127.0.0.1（自分のパソコンの内側）のままにしてください。0.0.0.0 にすると、同じネットワークの他の機器からも認証なしで SketchUp を操作できてしまいます。

まとめ

AutoCAD に続いて、SketchUp も Claude Code の「道具」になりました。図面の平面計画は AutoCAD で、ボリュームの見え方は SketchUp で——同じ会話の中で、2 つのソフトを行き来しながら検討することが現実的になってきています。

ドミノは骨組みだけの単純な題材ですが、「解説ページを読んで、図版から寸法を拾い、27 個の部品を組み、自分で確認する」という一連の流れを、指示 1 つで通せたのは収穫でした。次は、敷地と法規の条件を与えて、ボリュームのスタディを SketchUp 側でやらせてみるつもりです。

作図に使った数値

この記事の立体図は、SketchUp に流し込んだ Ruby と同じ座標（スラブの輪郭、柱の位置、階段の断面）から描いています。層数を増やしたときの柱・踊り場・階段の位置も、同じ計算です。

Claude Code に建築のボリューム出しをさせた結果

2026年8月26日古川尚弘 No Comments AIによる自動設計 AI

進化が著しいAIですが、今回はClaude Codeに建築のボリューム出しをさせてみました。正確にいうと、JG_日影測定線とJG_日影図作成とのコラボ企画です。Claude CodeでAutoCAD 2027を動かし、検討結果を直接書き出しています。

まずJG_シリーズのコードを全て読ませ、NotebookLMでボリューム出しのノウハウを調べさせ、それらを全てObsidianに記憶させ、さらにその知見をClaude Codeに読ませた上でのチャレンジです。予想以上の結果が出たので、最後までお読みください。

🧪 今回試した内容

・中規模のボリューム出し（マンションを想定）
・敷地与条件：都内の架空の敷地（約1,700㎡）

・使用モデル：Fable 5.0　※2026年8月時点の最新モデル

📝 まずは斜線チェックから

いきなりボリューム出しから始めるのは荷が重いと思い、まずは、斜線チェックをさせてみました。
Claude Codeへの支持

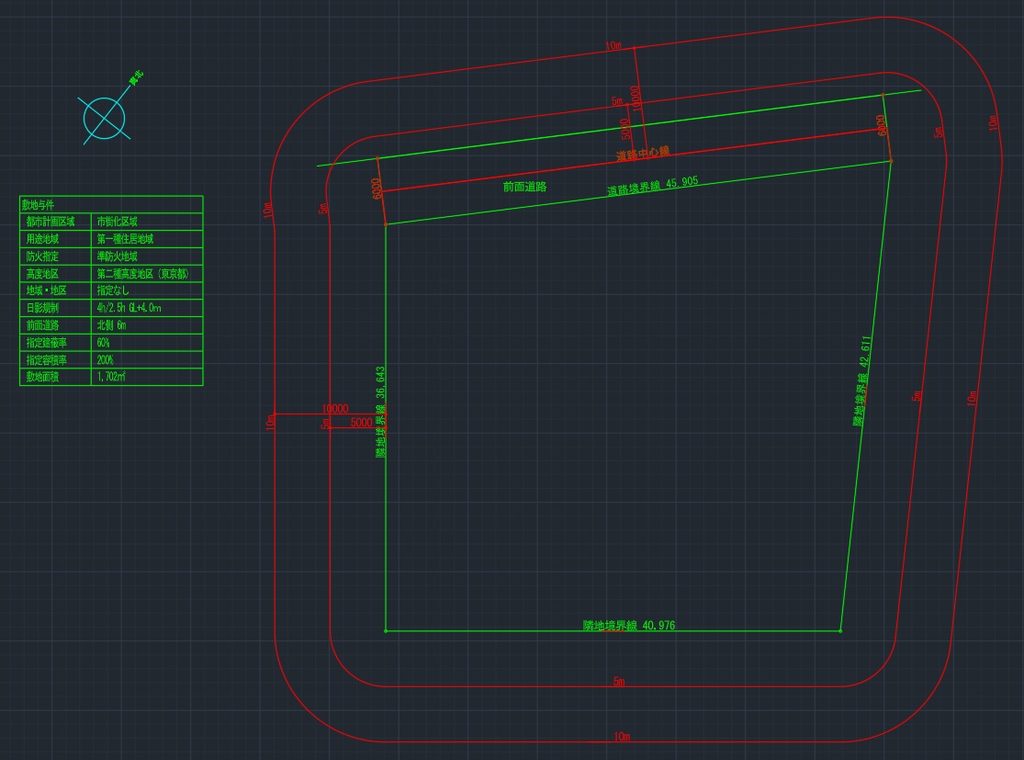

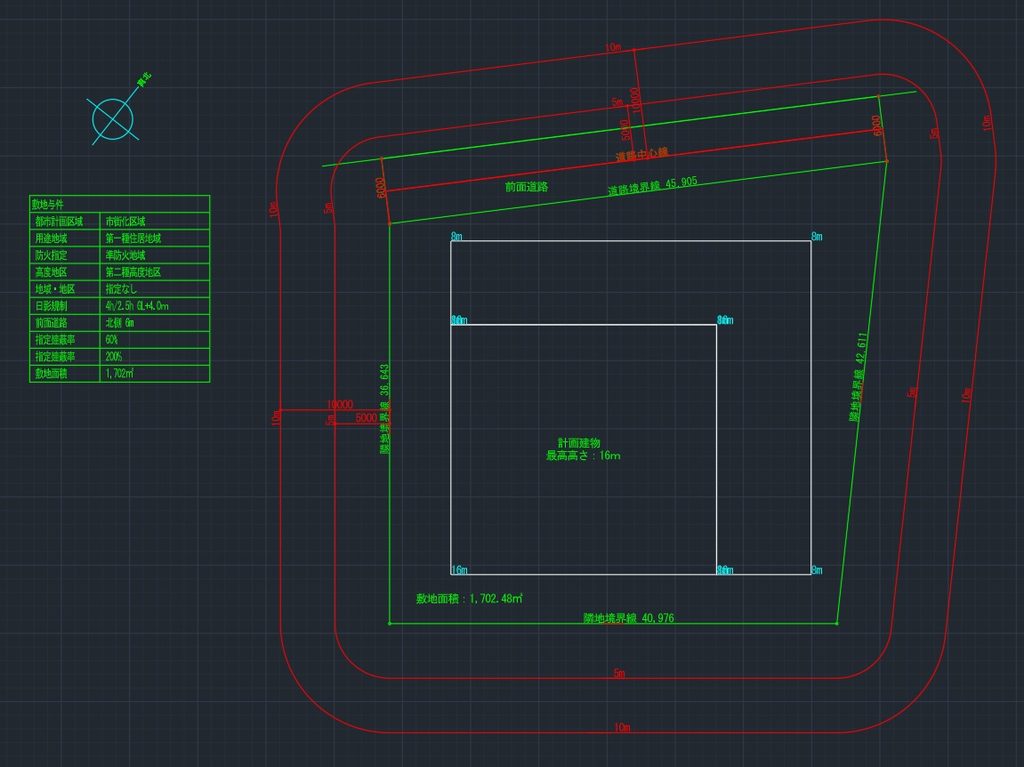

今回のボリューム出しの与条件ですが、今開いているAutoCAD（ファイル名：ボリューム出しテスト）の配置図に、敷地与件を表で記載しています。また配置図には、敷地形状や道路形状、また暫定的な建物形状と高さを記載しています。
建物は私が入れたもので、あくまで一案です。
まず、ボリューム出しの前に、テストとしてこの建物の斜線を一通りチェックしてください。
ただし、確認申請書に添付することを想定し、チェックの根拠を図中に追記したり、補足図面を付けてください。

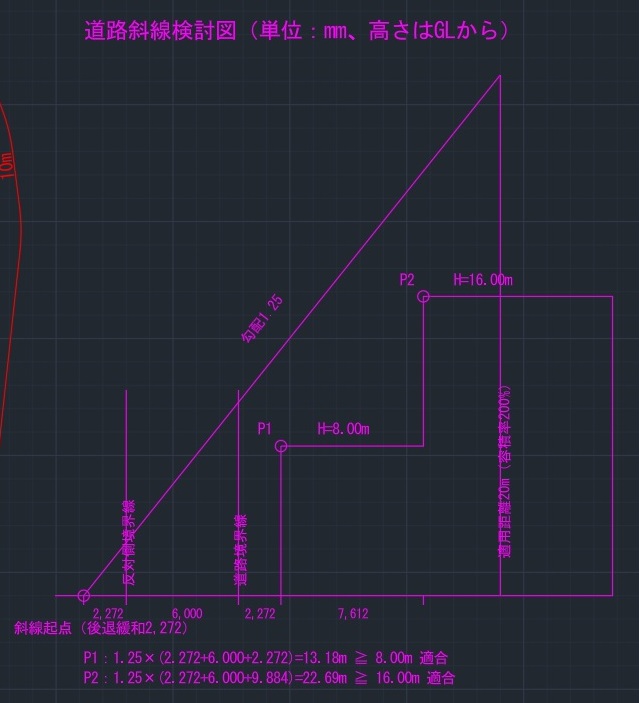

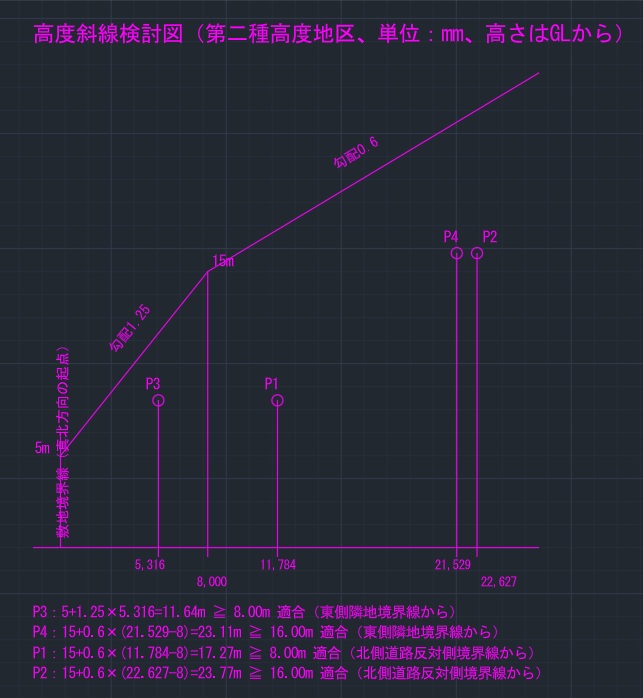

⏱️ 出力結果と要した時間

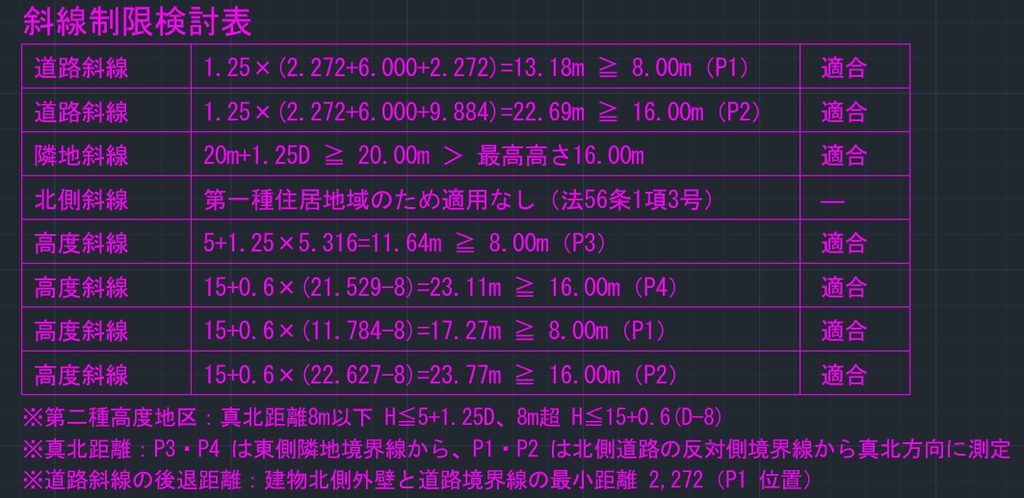

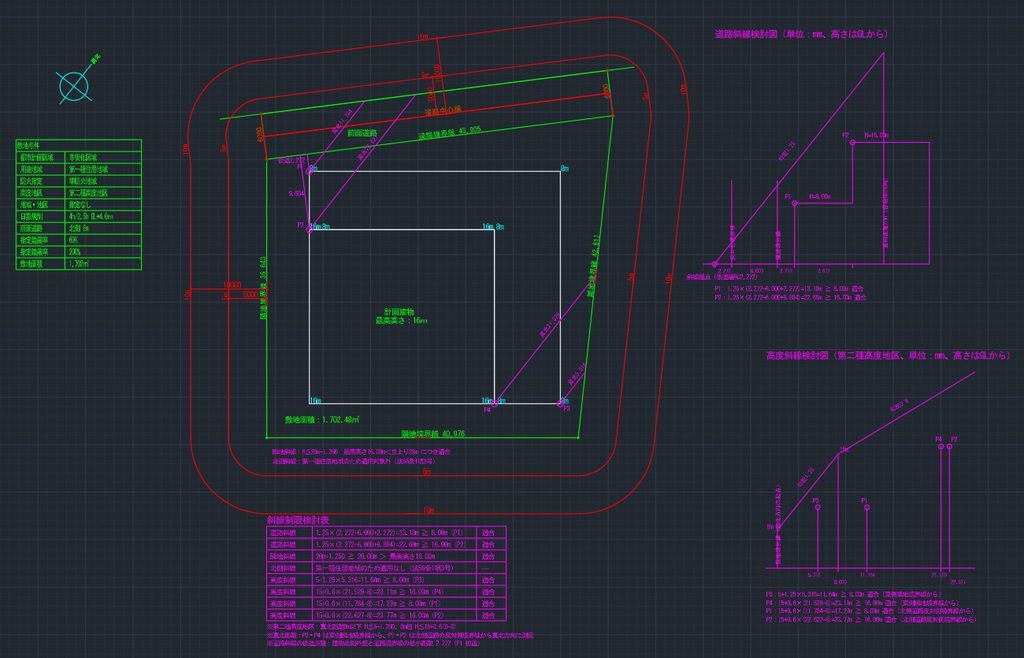

出力結果は以下の通りです。
正直なところ断面図は期待していなかったので驚きでした。
内容はもちろん正確で申し分のない結果です。

AutoCADとの接続と読み取り：約5分
計算と書き出し：約10分

合計で、およそ15分ほどでチェック図が出力されました。書き出しレイヤーを指示し忘れていましたが、自動で「SYASEN」レイヤーを作って、ご丁寧に色まで差別化して作成してくれました。真北の方向も画像読み取りではなく、数値データを入力しているので正確です。

📌 ちょっとした補足

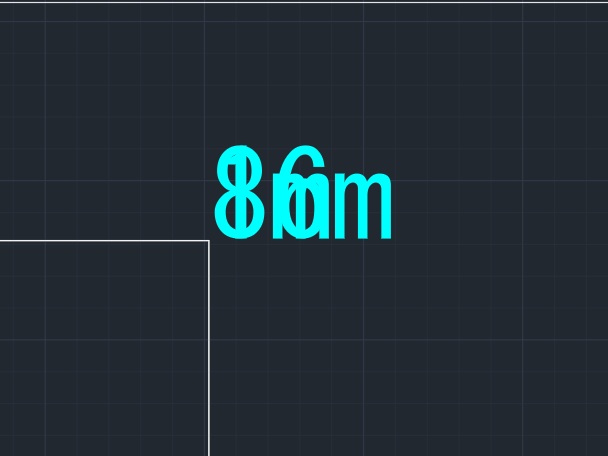

私がJw_cadの要領で建物のコーナーに高さを記入していたのですが、8ｍの建物と16ｍの建物が接する部分で、文字（高さ）が重なってしまいました。AIに指示出しした後に気づいたのでそのままにしておきましたが、出来上がった断面図を見ると、ちゃんと判読できていたようです。しかし、よくよく考えると、画像を見に行っているのではなく、AutoCADのデータそのものを入力しているので、出来て当然かもしれません。

📝 次に日影チェック

次に、基本ができていないと駄目だと思い、日影チェックをさせてみました。
Claude Codeへの支持

次に、今入っている建物（私の案）で日影をチェックしてください。
敷地は千代田区を想定で、東京都の安全条例に沿うかたちでお願いします。
測定線は記入済みですので、等時間図のみを記入してください。
算定方法はお任せしますが、分からなければ「JG_日影図作成」を参照してください。
精度については、ボリューム出しなので、メッシュ間隔500mmでよいと思います。
先ほどの斜線チェックのレイヤは非表示にしているので、図のかぶりは気にしなくてよいです。
レイヤは「HIKAGE」に入れて下さい。

⏱️ 出力結果と要した時間

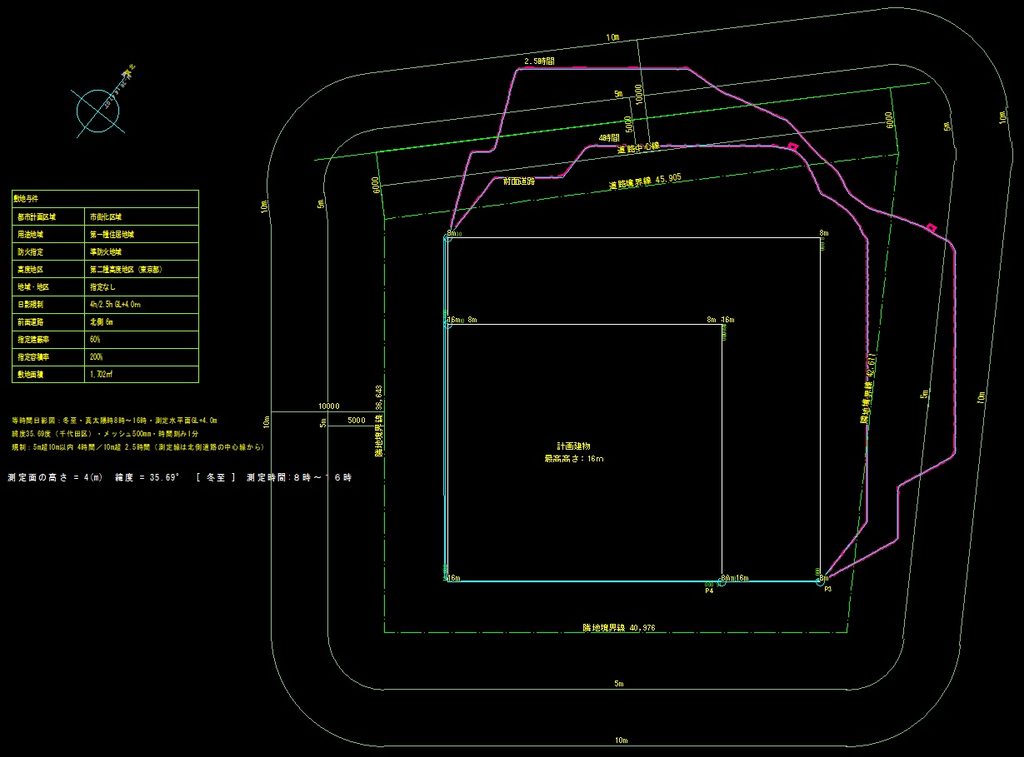

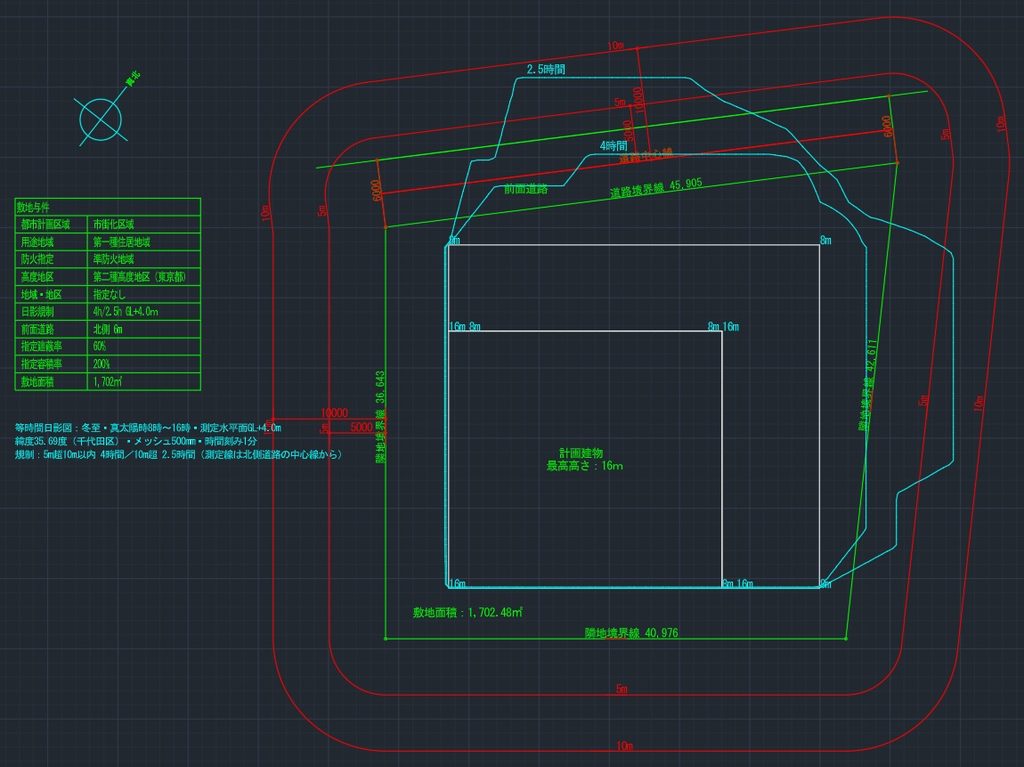

出力結果は以下の通りです。
等時間図は完璧です。
「JG_日影図作成」と、JW_CADの日影図コマンドと照合してみましたが、問題なく一致しています。等時間図が正確なので、時間日影図や指定点時間計算も簡単にこなしてくれると思います。
緯度については、さすがにネットから知識を吸収できていなかったのか、千代田区の地理上の緯度である35.69度を採用したようです。このあと、「東京都は36度ですよ」と伝えたので、次のボリューム出しは問題ありません。

AutoCADとの接続と読み取り：2分
計算と書き出し：約10分

合計で、およそ12分ほどでチェック図が出力されました。斜線チェックで配置図と建物情報を読み取っていたぶん出力が早まりました。出力後に、計算のロジックを聞いてみると、もともとAIが持っていた知識ではなく、先に私が読み込ませた「JG_日影図作成」のコードを解析したとのことでした。

AIボリューム出しテスト_日影チェック_AI出力とJw_cad日影コマンドの重ね合わせ

⚡ いよいよボリューム出し

下地が整ったので、いよいよボリューム出しに挑戦させてみました。
Claude Codeへの支持

ボリューム出しをお願いします。
条件として、今回は天空率を採用しません。道路斜線をクリアするようにしてください。また、隣地との離れは500以上を確保してください。周囲の高低差はないものとします。
階高は3.0～3.5ｍ想定ですが、パラペットはなるべく高くしたいので、100ｍｍ刻みでお願いします。平面寸法も100mm刻みとし、建物の向きや形態は一切気にせず（内部のプランは度外視し）、最大ボリューム（容積）を確保してください。算定用ボリュームがいくつできても構いません。容積率は、緩和を使うので気にせず、建蔽率だけを意識してください。測定線との離隔は、メッシュ精度が500mmですので500までは許容します。
制限時間は30分とします。30分経ったところで、それまでの最大ボリューム案を提示して、作業を止めてください。

⏱️ 出力結果と要した時間

出力結果は以下の通りです。
もっと複雑なかたちを予想していたのですが、平面形はいたってシンプルな矩形平面（ほぼ正方形）でした。

建蔽率を意識して、最初に検討範囲を囲いこんだものと推察します。

総ボリューム 16,435㎥（当初のご提示案（斜線・日影チェック時の案） 12,600㎥比 +30%）

建築面積 1,021㎡（建蔽率 59.97% ≦ 60%）、最高高さ 28.3m（南西側）

日影: 5m超10m以内 3.88h ≦ 4h ／ 10m超 2.48h ≦ 2.5h（緯度36.0・支配的制約）

斜線: 道路（1.25・後退緩和）・隣地（20m+1.25）・第二種高度地区の包絡内、天空率不使用

隣地離れ500確保、高さ・平面とも100mm刻み

AutoCADとの接続と読み取り：2分

計算と書き出し：約28分

制限時間どおり30分でボリュームチェック図が出力されました。

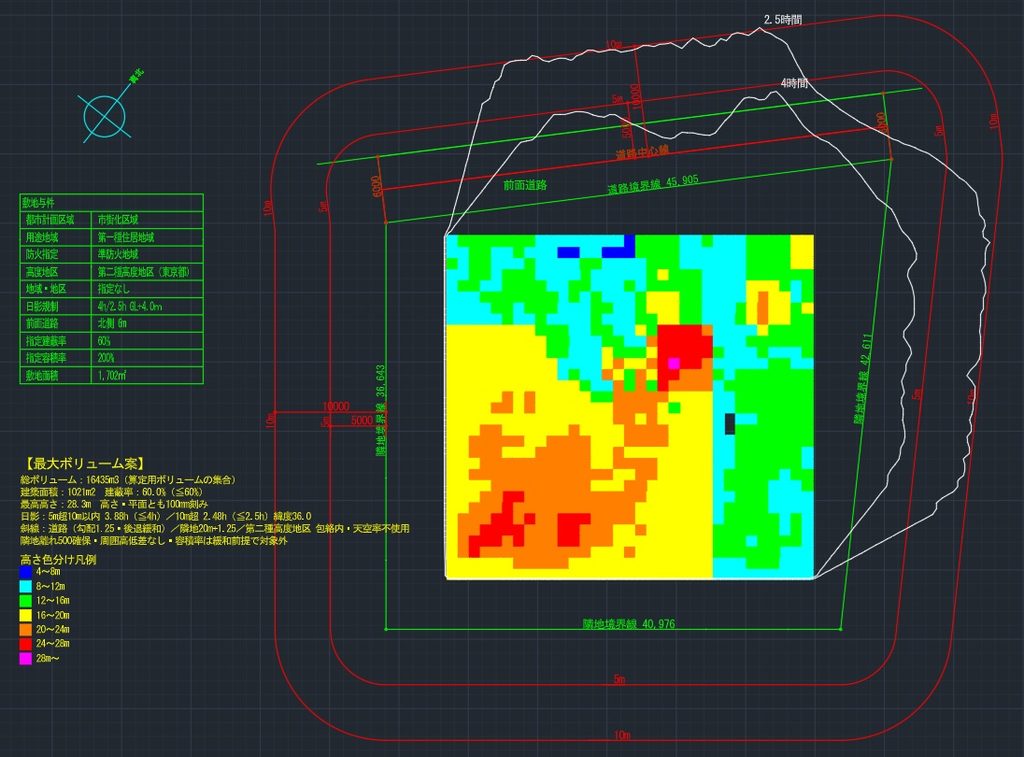

指示は出していませんが、1ｍメッシュで出てきました。実は、最初は色付けの無いただのメッシュだったので、「各ボリュームは、ひとつずつ高さが確認できるようにしてください。」と追加指示を出すと、

A. 「厚さ」プロパティに高さを設定（推奨）

B. 全ボリュームに高さ文字を記入

C. 高さ帯で色分け＋凡例

D. 整形版を作り直す　

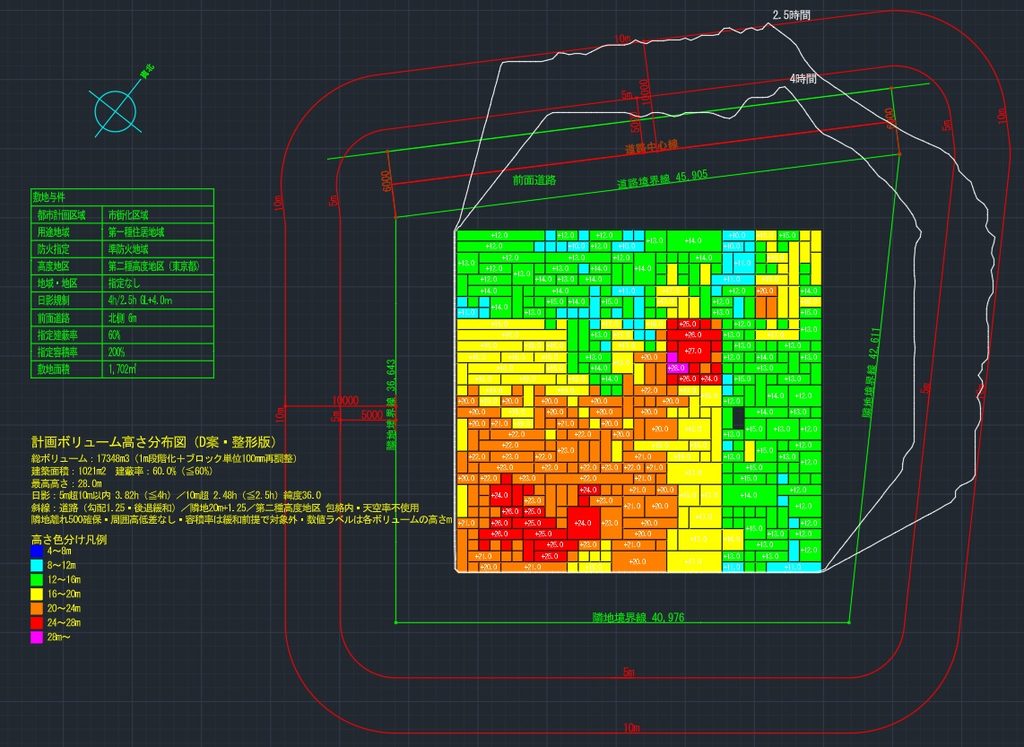

という提案があったので、最も見やすい「C」で指示を送ったところ、下の図が描画されました。

❓ AIに質問

あまり見たことがない図が出てきたので、「これはどういうものですか？」と聞いたところ、以下の答えが返ってきました。

一般には 「ハイトマップ（高さ分布図)」 と呼ばれる表現で、建築実務のボリューム出しの文脈では 「ボリューム検討図（ボリュームスタディ図）」 の平面表現にあたります。メッシュごとの計画高さを色分けした図、という意味で「高さ別色分け図」と添え書きすれば通じます。

なお、よく似た図で業界に定着した名前があるのは 「逆日影図（逆日影チャート）」 です。こちらは「日影規制から逆算した、各地点に建てられる最大の高さ」を同じようにメッシュ色分けで示すもので、TP-PLANNER や ADS などのボリューム検討ソフトが出力します。

今回の図はそれと似ていますが、意味が少し違います。逆日影図が「規制の上限（入れ物）」を示すのに対し、この図は**上限の中から探索で選び取った「計画ボリュームそのものの高さ分布」**です。日影は各ボリュームの影の合成で決まるため、全点で上限いっぱいに建てることはできず、「どこを高くしてどこを削るか」の最適化の結果がこの分布になっています。

図中に名称を入れるなら「計画ボリューム高さ分布図（1mメッシュ・100mm刻み）」あたりが正確です。D案を作る際に、タイトルとしてこの名称を書き込むこともできます。

💡なるほど

なるほど、理解しました。私が建築のモジュールの指示出しをしなかったので、逆日のメッシュを活用して、そのなかの1ｍ角のボリュームを上げたり下げたりしながら、最大ボリュームを模索したということのようです。
図に穴ぼこがあいていて、きれいな等高線にならなかった理由は、時間制限を30分としたからかもしれません。
無制限にトライさせれば、恐らく逆日影図の等高線をなぞるような、それでいてもっと攻めた、きれいな階段状の形が出来上がったかもしれません。

✨別案を依頼

次に、先のAIの提案にあった「D. 整形版を作り直す」をお願いしました。メッシュが全体に大きくなるかと思いましたが、単に高さが同じメッシュを連結したようです。先のものよりは見やすくなりました。
AIから「朗報です」と回答がきたので、なにかと思いきや、総ボリュームが1,000㎥増えたとのことでした。先の検討を下敷きにして解析の精度を高めたことが理由とのことでした。（検討時間30分は短かったか、、、）。

✨さらに改良

ボリュームの全体像はつかめましたが、このままだと建築の計画に使いずらいので、階高を3ｍにしたメッシュを依頼しました。
最終的に出された建物諸元は以下の通りです。

建物の諸元（階高3.0m・マンション想定）

項目値
階数 最高9F（27.0m）、北・東に向かって 1〜5F に逓減
躯体体積 16,239㎥
延べ床面積（全階合計） 5,413㎡（容積率換算約318%・緩和前提）
建築面積 1,021㎡（建蔽率 59.97% ≦60%)
日影 5m超10m以内 3.75h ≦4h ／ 10m超 2.48h ≦2.5h（緯度36.0で再検証済み）
斜線道路・隣地・第二種高度地区の包絡内（天空率不使用）

D案の各ブロック高さを3m階高で切り捨てて階数化しているため、すべての規制チェックは自動的に安全側です。切り捨てで生じた余り（各ブロック最大2.9m）は、検証済みの包絡内なのでパラペットや設備部分の高さとして利用可能です（図中にも注記しました）。

項目	値
階数	最高9F（27.0m）、北・東に向かって 1〜5F に逓減
躯体体積	16,239㎥
延べ床面積（全階合計）	5,413㎡（容積率換算約318%・緩和前提）
建築面積	1,021㎡（建蔽率 59.97% ≦60%)
日影	5m超10m以内 3.75h ≦4h ／ 10m超 2.48h ≦2.5h（緯度36.0で再検証済み）
斜線	道路・隣地・第二種高度地区の包絡内（天空率不使用）

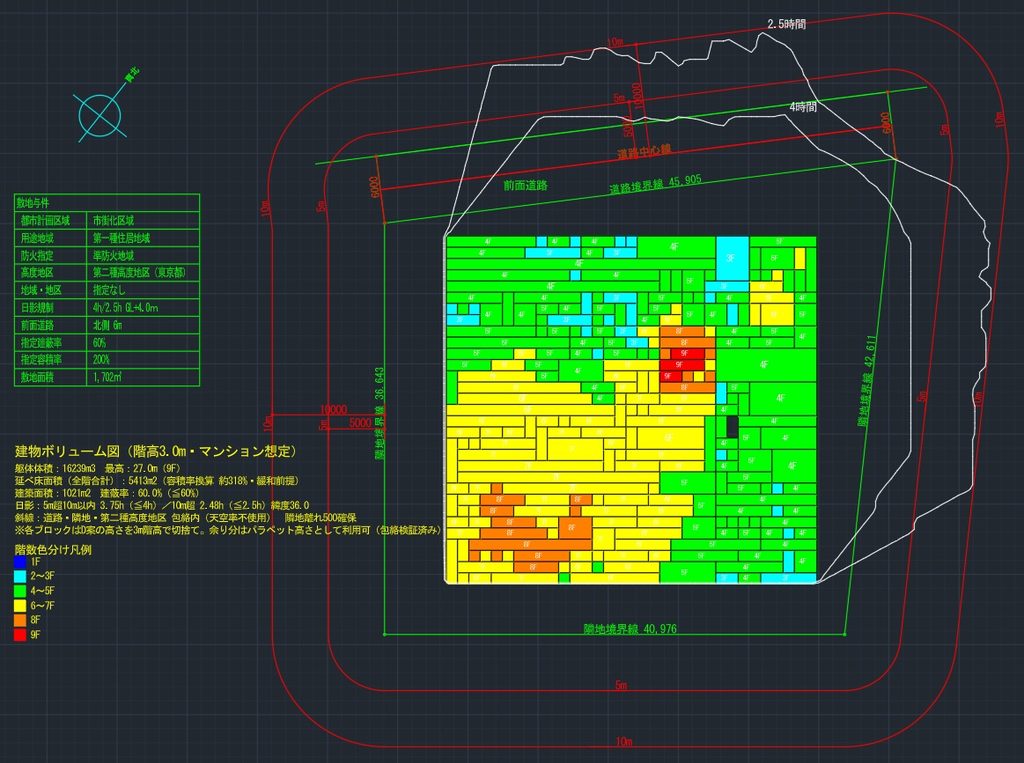

AIボリューム出しテスト_ボリューム出し_AI出力_高さ3ｍの1Mメッシュ（ハイトマップ）

平面・高さ共1ｍメッシュの躯体体積：17,348㎥に比べ、高さを3ｍにしたメッシュは16,239㎥となり、約1,000㎥（マンションの階高3ｍで置き換えると7スパン分ぐらい）目減りしています。かなりの目減りですが、流れ的には仕方ないです。
いったんこれで計画を立て、減った分はAIの提案どおりパラペットや設備部分の高さとして利用するのが手順としてはよいでしょうか。

⭐最後の無茶振り

最後にアイソメ図をお願いしました。ハイトマップとセットにすると、ボリューム出しの成果品が完成！　といったところです。

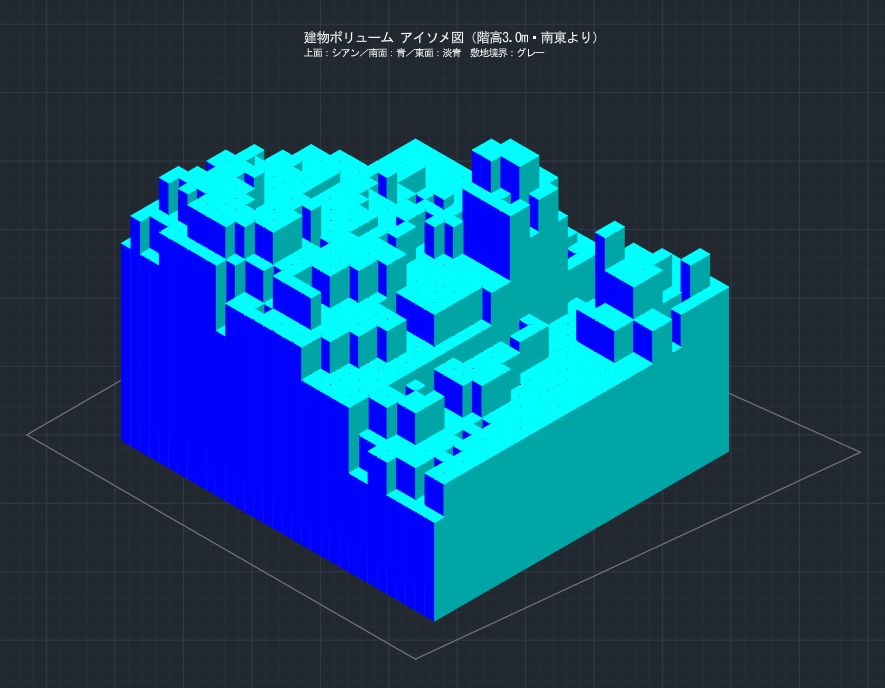

AIボリューム出しテスト_ボリューム出し_AI出力_高さ3ｍの1Mメッシュ（アイソメ図）

🏁 やってみた感想

今回は、逆日なのか計画に沿ったボリューム出しなのか、やや中途半端な指示出しだったので、上記の成果物でしたが、逆にいうと、AIはもはやロジックは違えど逆日影図もつくれて、より現実的なスパンでのボリューム出しもできるということです。
時代が変わってきたということでしょうか。

JG_平面図作成（AutoCAD版）

2026年8月25日古川尚弘 No Comments AutoCAD版 AutoCADプラグイン, 作図

JG_平面図作成（AutoCAD 版

1 ファイル 278.10 KB

ダウンロード

AutoCAD 2027 プラグイン

AutoCADで出来る平面図作成

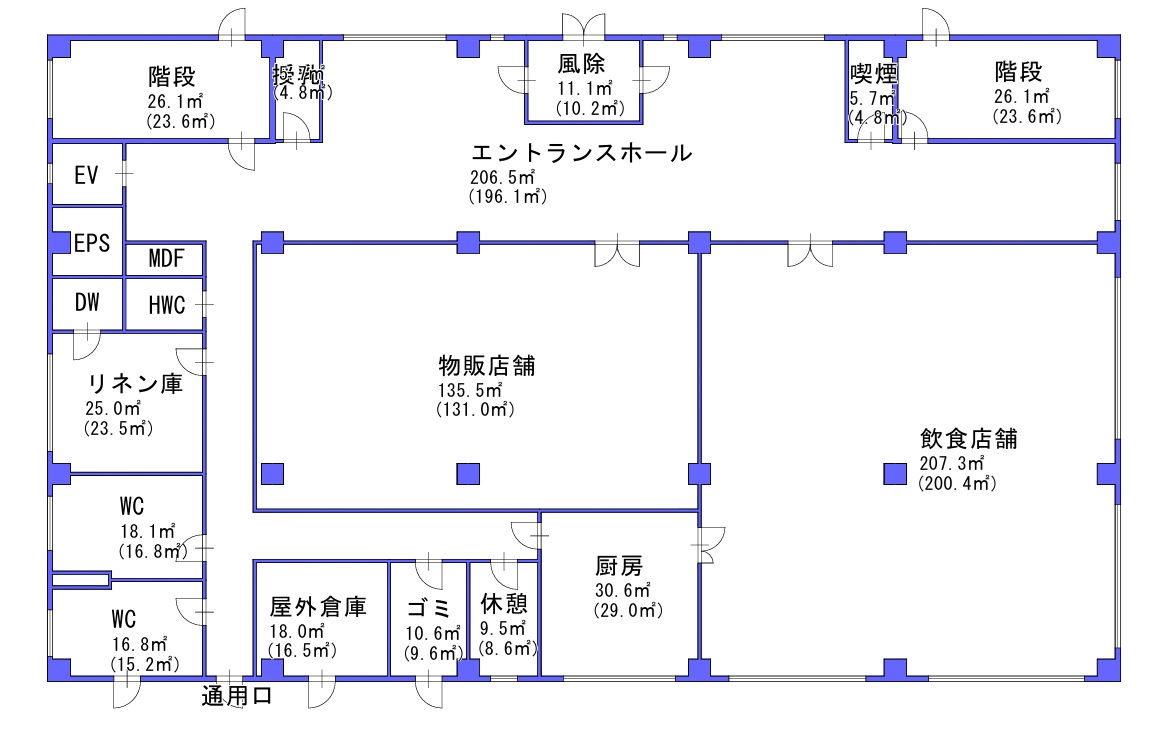

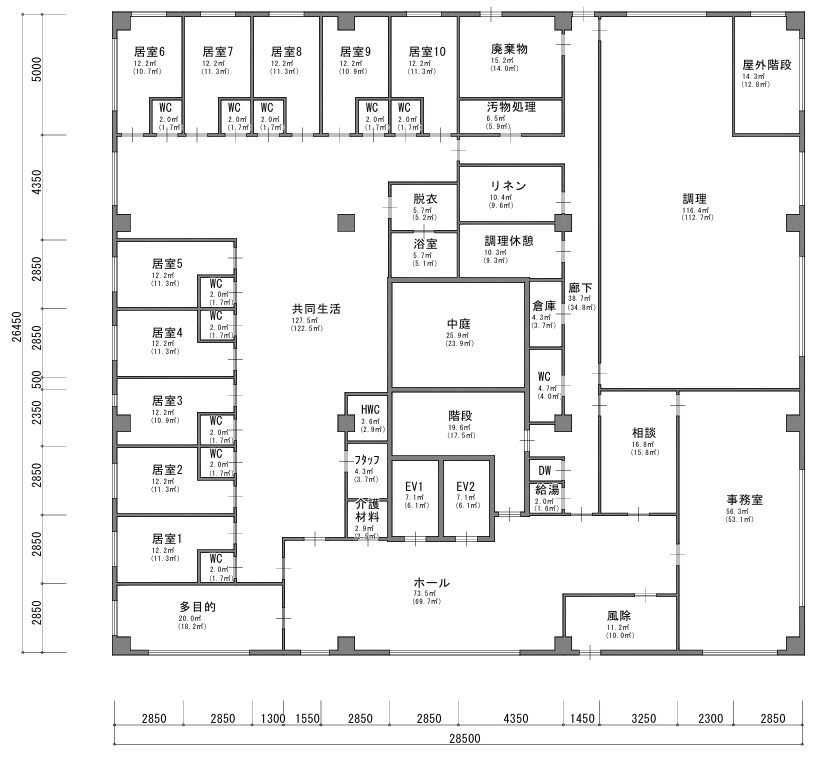

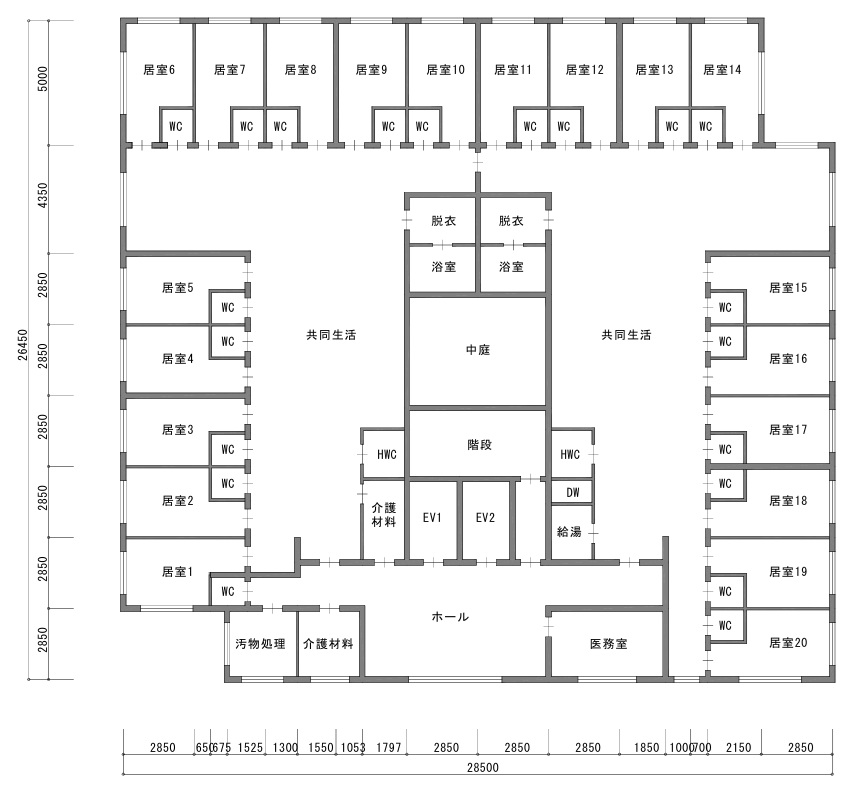

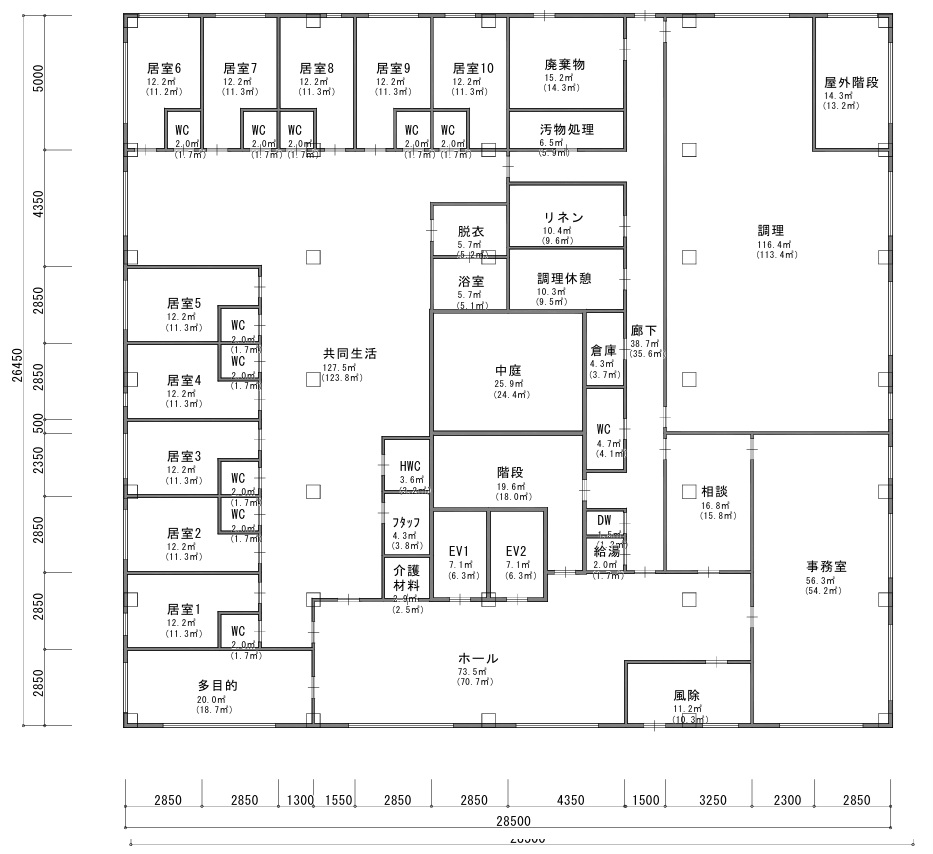

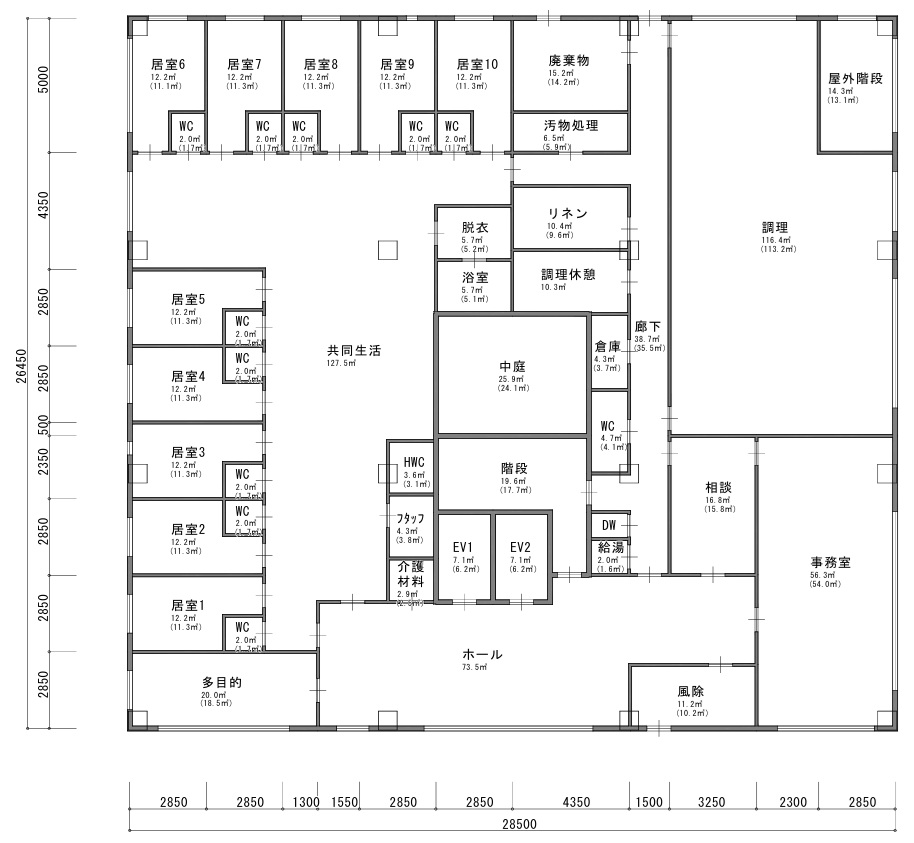

JG_平面図作成（AutoCAD版）— 単線のラフプランから、ダブルラインの端正な平面図を一括作成します。

プランの検討は、単線図から入れば——壁は 1 本の線で、部屋には室名を書くだけ。思いついた案をすぐ形にでき、直すのもすぐです。ただ案が固まったら、今度はダブルラインで壁厚や柱型を表現した平面図が要ります。JG_平面図作成は、この「単線から複線へ」の作業を、自動で行うソフトです。

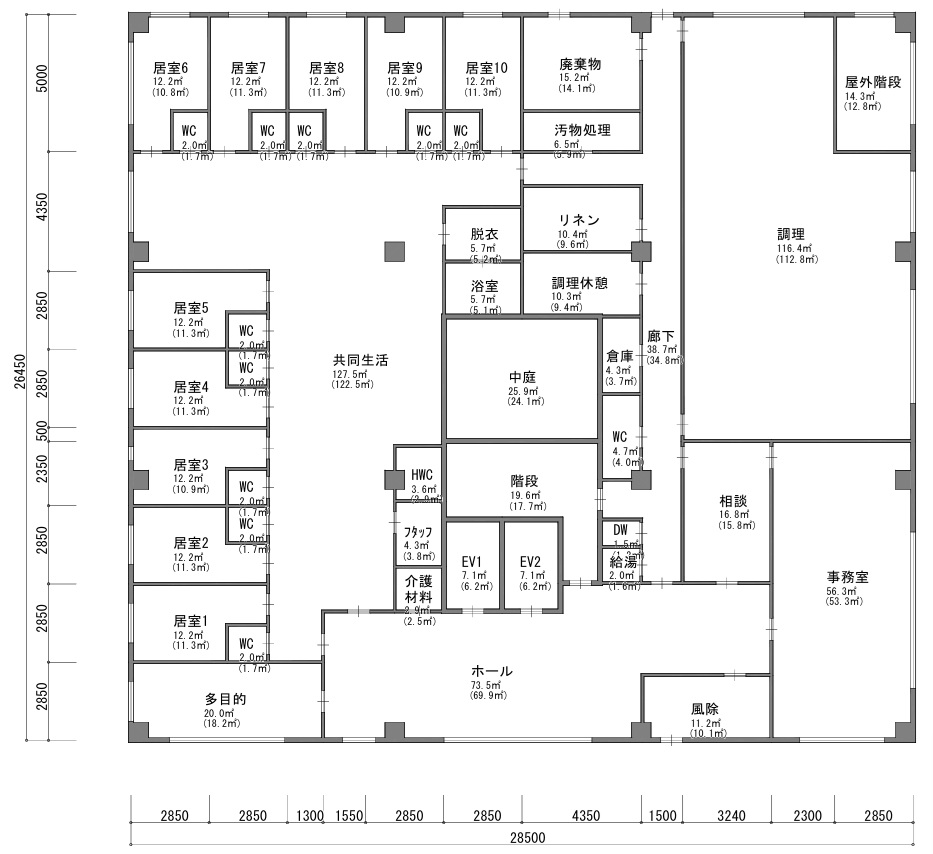

単線で描いたラフプランを選択し、壁厚を入力するだけで、壁どうしの交差がきれいに処理された、ダブルラインの端正な平面図が作図されます。あわせて、面積の算出（壁芯・有効）と記入、通り芯間寸法、出入口・窓の自動作成と建具の軌跡、柱型の自動割付け、壁・柱の脚色（ハッチングまたは塗り潰し）、室名の読み込みと Excel への書き出しまで、一度に仕上がります。

もともと Jw_cad の外部変形として親しまれてきたソフトで、本パッケージにも外部変形版がそのまま同梱されています。AutoCAD 版では、Jw_cad と AutoCAD で図形の表し方が違う 2 つ——塗り潰しと寸法——を AutoCAD の図形の仕組みに合わせました。図面の見た目は Jw_cad 版と同じまま、作図した「あと」の編集が AutoCAD の標準操作でできるようになっています。

取り込んだ AutoCAD の機能	JG_平面図作成での活かし方
ハッチング（SOLID）	つながった壁を丸ごと 1 個の塗りとして作図。部屋を囲む穴あきの形も 1 個にまとまり、クリック 1 回で選べます
寸法オブジェクト	通り芯間寸法を「生きた寸法」として作図。寸法をつかんで動かせば数値が自動で変わります

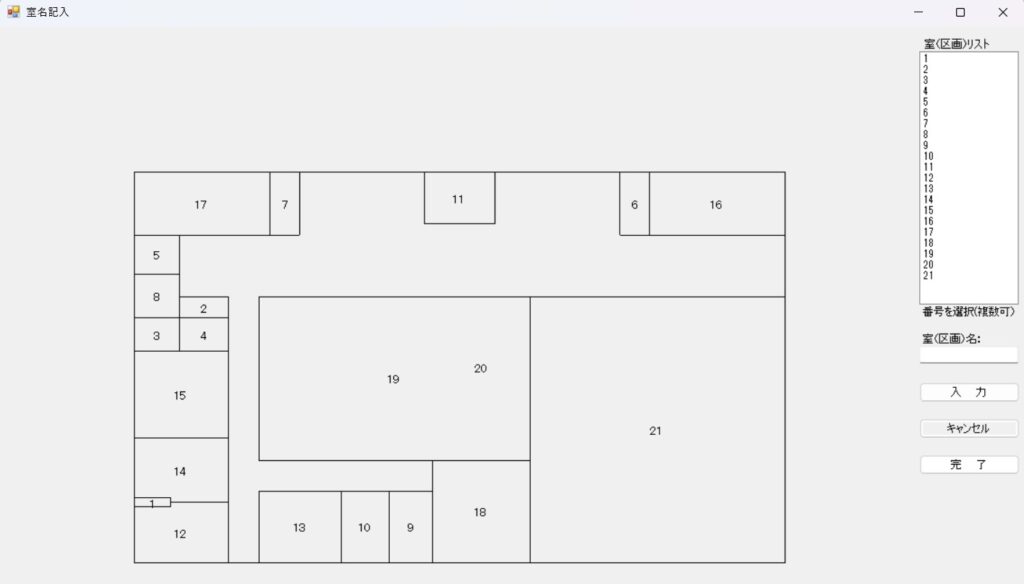

図形選択	線分・ポリライン・文字をまとめて選択するだけ。文字は室名の候補として読み込まれます
元に戻す（U）	「選択した元図を消去」は成果物の作図と同時。作図を確かめてから 1 回の U で元に戻せます
画層と文字スタイル	現在の画層へ実寸で作図。文字・寸法スタイル `JG_WALLMAKE`（ＭＳゴシック）は自動で用意されます

FEATURE 01

あとから編集できる図形で作図

塗り潰しはつながった壁ごと 1 個のハッチング、通り芯間寸法は寸法オブジェクト。色替えも寸法の手直しも、AutoCAD の標準操作でできます。

FEATURE 02

柱型は自動で決められる

柱型のサイズもスパン割付けも、指定はもちろん自動でできます。自動では経済スパン（7m 前後）を基準に割付け、サイズは概ねスパンの 1/10。柱は建物の外形から出ないよう内側へ寄せて配置されます。

FEATURE 03

出入口の調整が多彩です

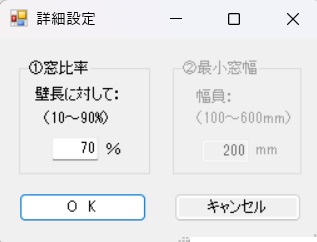

位置は間口の中心へ正確に寄せる・端部から指定距離に置くが選べ、間口に合わせて開口幅を自動調整するモードも。開口幅に応じて片開き・親子開き・両開きを描き分けます。

単線プランが、壁厚のある平面図になる

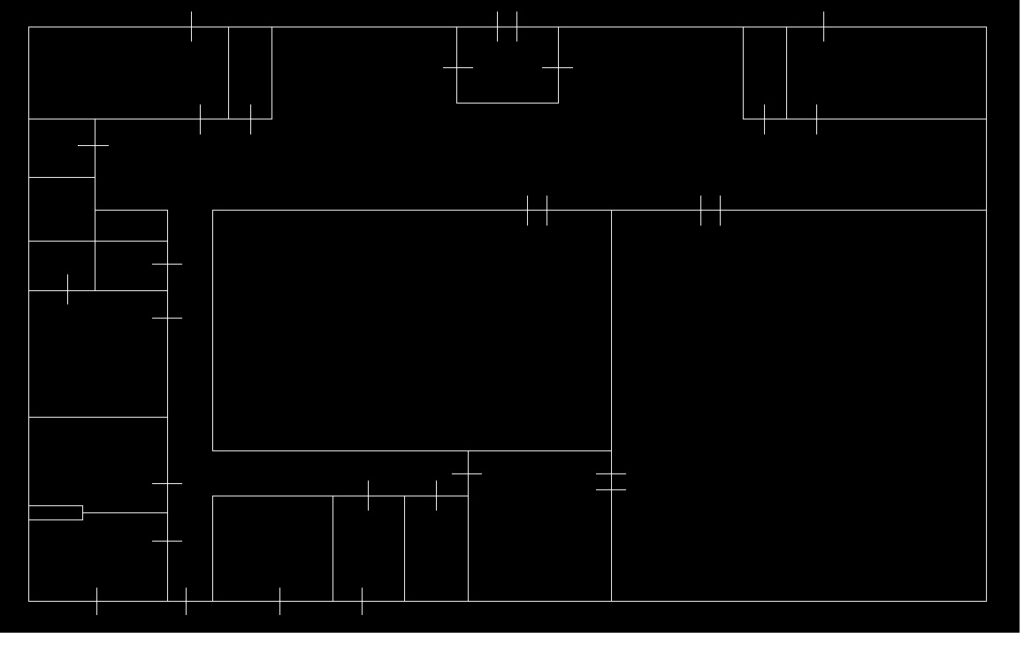

下の図は、事務室と会議室の 2 室からなる単線プランです。壁は 1 本の線、出入口の位置は壁と直交する短い線（開口中心線）、部屋には室名の文字——ラフプランはこれだけです。

図の下の「平面図（変換後）」チップを押してみてください。WALLMAKE を実行した結果に切り替わります。外壁と間仕切で厚みの違う 2 つの「壁セット」の交差がきれいに処理され、出入口・窓・柱型・面積・通り芯間寸法・塗り潰しまで一度にできあがります。出入口は間口の中心へ寄せることも、端部側へ寄せることもできます——このプランでは間仕切の出入口を中央に、事務室の出入口をコーナー側に寄せています。柱型が建物の外形から出ないよう内側へ寄っているところにも注目してください。

平面図作成（WALLMAKE）— 単線プランからの一括作成事務室＋会議室・壁セット 2 種

作図結果（現在の画層・線色）塗り潰し（SOLID ハッチング）元の単線（「消去」を外すと残る）

表示

壁厚入力（壁セット 2 種）

外壁の壁厚

間仕切の壁厚

文字の高さ（実寸）

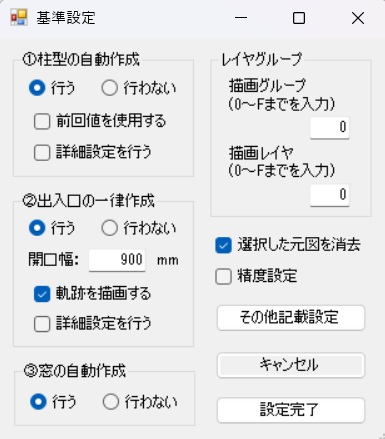

基準設定

柱型の自動作成出入口の一律作成

開口幅

軌跡を描画する窓の自動作成選択した元図を消去

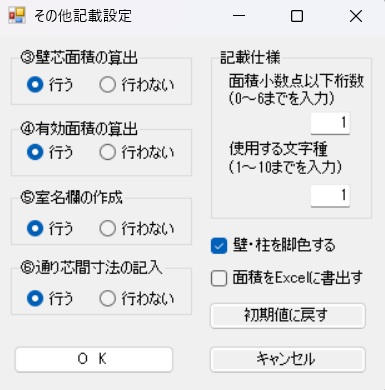

その他記載設定

面積の記入

通り芯間寸法の記入

壁・柱の脚色

塗りの色

コマンドラインに出る内容

変換後の図形数

塗り潰し（ハッチング）

寸法オブジェクト

柱サイズ（自動）

注目してほしいのは、右下の「塗り潰し」の数です。壁と柱はすべてつながっているので、塗りは全体で 1 個。実際の図面でも、この塗りはクリック 1 回で選べます。壁厚のスライダーを動かすと有効（内法）面積が変わり、文字の高さを変えると端部の白丸など寸法まわりの大きさが一緒に変わる——このあたりは実物と同じ決まりです（寸法線の離れだけは、図に収めるため実物より詰めて描いています）。

出入口は「開口中心線」で示し、位置も幅も調整できます

単線プランでは、出入口の位置を壁の線と直交する短い線（開口中心線）で示し、壁とセットで選択します。開口の幅そのものは基準設定の「開口幅」で一律に入力します（2,000 を超える値は 2,000 で算定）。開口幅に応じて建具の種類も変わり、1,200 以上は親子開き、1,600 以上は両開きで描かれます。

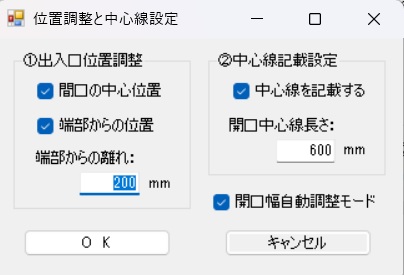

さらに詳細設定では、間口の中心付近の出入口を中心位置へ正確に寄せる、端部付近の出入口を端部から指定距離の位置に置く、壁の間口幅に合わせて開口幅を自動調整する、といった位置・幅の調整が選べます。窓は出入口のない間口へ自動で作られます（出入口が 1 か所でもある間口には描かれません）。曲線は表現できません。

「選択した元図を消去」は 2 か所にあり、消えるタイミングが違います

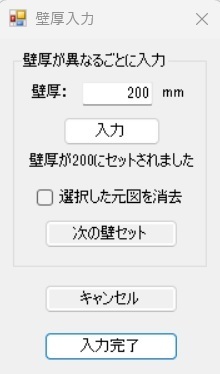

壁厚入力フォームのチェックは、「次の壁セット」を押したその場で消えます。次の壁を選ぶとき、いま選んだ壁をもう一度拾わないためのものです。基準設定フォームのチェックは、最後の成果物の作図と同時に消えます。作図を確かめてから、1 回の U でまとめて元に戻せます。

塗り潰しは 1 個のハッチング、寸法は寸法オブジェクト

AutoCAD 版がいちばん力を入れたのがここです。作図した「あと」に強い図形で作図します。

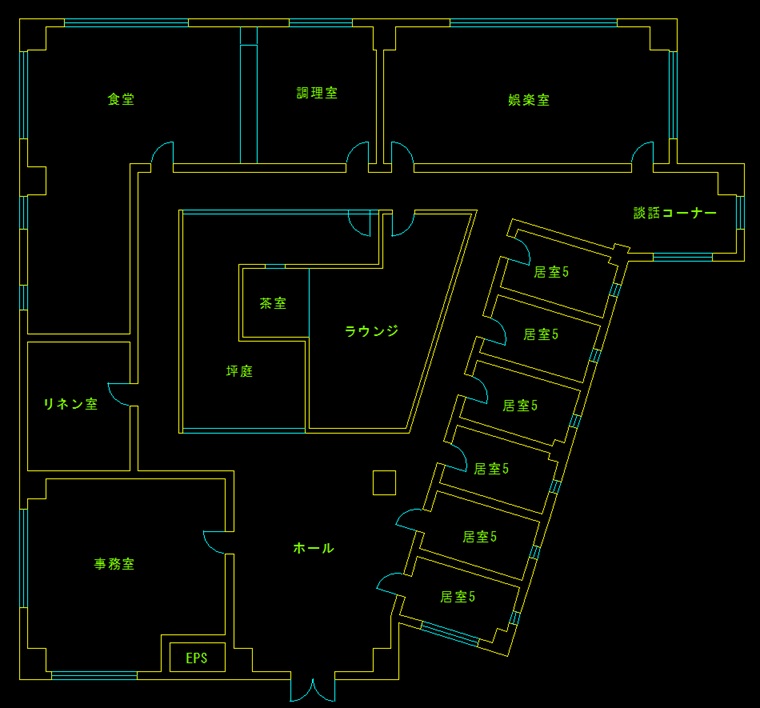

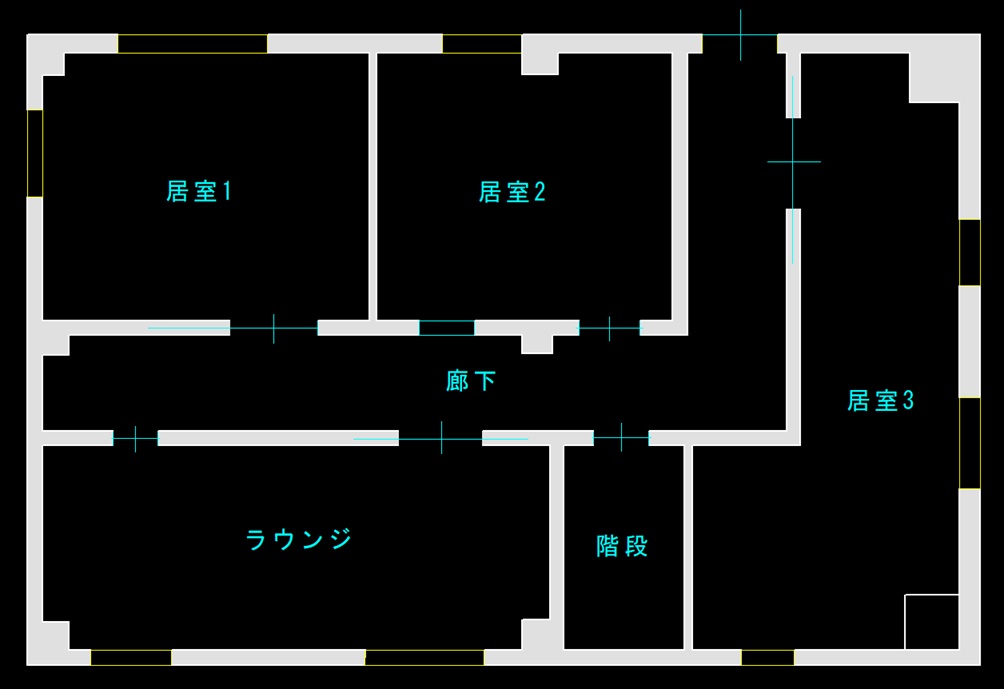

塗り潰し——つながった壁ごと 1 個

AutoCAD 版の塗り潰しは、つながった壁と柱を丸ごと 1 個のハッチング（SOLID パターン）として作図します。部屋を囲む壁のような穴あきの形も、外周と穴（島）を持つ 1 個にまとまります。あとから色を変えたいときは、クリック 1 回で選んでプロパティを変えるだけです。

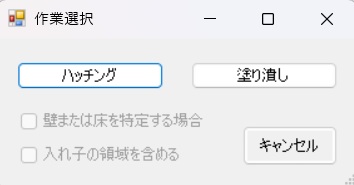

塗り潰しは線や文字より先に作図されるので、そのまま背面に回り、壁の線・室名・寸法が塗りに隠れることはありません。なお「ハッチング（斜線）」を選んだ場合は Jw_cad 版と同じく線で描かれます。コンクリート壁の 3 本線などはそのままです。

寸法——つかんで動かせば数値が変わる

通り芯間寸法は、AutoCAD の寸法オブジェクトとして作図します。どの 2 点間の寸法かという情報を持っているので、寸法をつかんで動かせば数値が自動で変わり、補助線・端部の丸・数値がひとまとまりで扱えます。端部は Jw_cad の平面図と同じ白丸です。

寸法スタイル JG_WALLMAKE を図面に自動で作り、大きさはすべて、コマンドの最初に聞かれる文字の高さを基準に決めます。

項目	大きさ
文字の高さ	入力した高さ（実寸。既定 500）
端部の白丸	文字高さの 40％
補助線の出	文字高さの 30％
寸法線までの離れ	文字高さの 10 倍
小数点以下	表示しない

1/100 で印刷して 5mm の文字にするなら 500。このとき寸法線は壁から図面上 30mm 離れ、Jw_cad で 1/100 の図面を作ったときと同じ見た目になります。

作図されるもの

画層・線種	現在の画層・線種・線の太さで作図します。平面図を描く画層を現在層にしてから実行してください。
文字	文字スタイル `JG_WALLMAKE`（ＭＳゴシック）を自動で作って使います。高さはコマンドの最初に聞かれる実寸です。
寸法	寸法スタイル `JG_WALLMAKE` を自動で作成。端部は白丸、大きさは文字の高さ基準です。
塗り潰し	SOLID パターンのハッチング。つながった壁・柱で 1 個にまとまります。
座標	モデル空間に実寸で作図します。作図した図形は、選択した単線と同じ位置に置かれます。
Excel	「その他記載設定」にチェックを入れると、室名・壁芯面積・有効面積を Excel へ書き出せます。

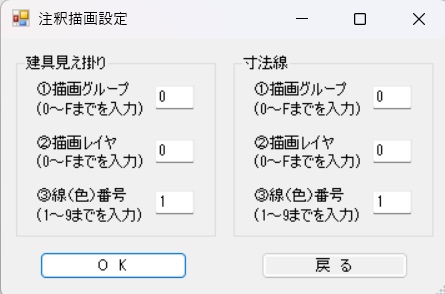

レイヤグループなど、Jw_cad 用の欄は灰色になっています

入力フォームは Jw_cad 版と共通のため、AutoCAD では意味のない項目（レイヤグループ・描画グループ・描画レイヤ・線(色)番号・使用する文字種）があります。これらは灰色（入力不可）にしてあり、入力する必要はありません。建具と寸法の画層を指定する「注釈描画設定」フォームも AutoCAD では表示されず、どちらも現在の画層・線種で描かれます。

柱型は、サイズも割付けも自動で決められる

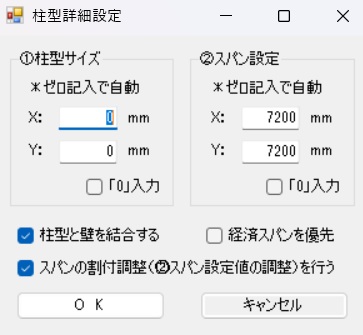

柱型の自動作成で「詳細設定を行う」にチェックを入れると、柱型詳細設定フォームが開きます。設定できるのは、柱型サイズ（X・Y）とスパン（X・Y）、それに 3 つのチェックボックス。サイズを指定してスパンだけ自動、スパンを指定してサイズだけ自動——という指定と自動の組み合わせが自由なのが、このフォームの気が利いているところです。

スパンの割付けを自動にする——「経済スパンを優先」を入れると 7,000mm を基準に、外すと 10,000mm を基準に本数を決めます
スパンを指定する——入力値のまま建物の中心から割り付けます。端に半端が出たら「スパンの割付調整」を入れると、入力値を基準に端部から割り直して半端を解消します
サイズを自動にする——概ねスパンの 1/10（スパンが一定でないときは最頻値または平均値）で決まります。150〜1,200mm の範囲に収まります

作図では、外周の柱型は外壁の外面に合わせて部屋の内側へ寄せて置かれるので、建物の外形から柱がはみ出しません。通り芯の交点が建物の内部にあれば、そこには独立柱が置かれます。

下のデモで、この決まりをそのまま動かせます。自動の基準値（経済スパン 7,000・基準 10,000・サイズはスパンの 1/10 で 150〜1,200）は本体のプログラムと同じ数値です。フォームの上では、自動にしたい欄を未記入（または 0）のままにするだけです。

柱型詳細設定 — 自動サイズと自動割付け通り芯の交点に柱型を割り付ける（外周＋独立柱）

壁（複線・壁厚 300）柱型寸法（端部は白丸）

建物（通り芯）

間口（X 方向）

奥行（Y 方向）

柱型サイズ

サイズを自動で決める

スパン設定

スパンを自動で割り付ける経済スパンを優先スパンの割付調整を行う柱型と壁を結合する

PRESET

柱型詳細設定の結果

柱サイズ（X × Y）

X 方向スパン

Y 方向スパン

柱型の数

プリセットを順に押すと、設定の意味がつかめます。「全自動（経済スパン）」は 7,000mm 基準の割付け。「経済スパンなし」にすると基準が 10,000mm になり、柱の本数が減ります。「スパン指定 8,000」では建物中心から 8,000 きざみで割り付けるため端に半端なスパンが出ますが、「割付調整」を入れると入力値を基準に割り直して半端が消えます。サイズを自動にしたまま眺めていると、スパンが変わるたびに柱サイズも 1/10 で追従していくのが分かります。

項目	入力できる範囲	自動のとき
柱型サイズ X・Y	100 〜 1,500	概ねスパンの 1/10（150〜1,200 の範囲）
スパン X・Y	900 〜 12,000	自動割付け（経済スパン優先なら 7,000 基準）

X 方向だけ自動、という使い方もできます

自動と指定は方向ごとに選べます。スパン X だけ指定して Y は自動に、といった使い分けができます。柱を自動設定できるのは、X 軸と Y 軸（約 90 度方向）のセットで 2 セットまでです。「経済スパンを優先」は、スパン X・Y の両方を指定した場合は入力値が優先され、効きません。「柱型と壁を結合する」を入れると柱と壁が包絡されます。

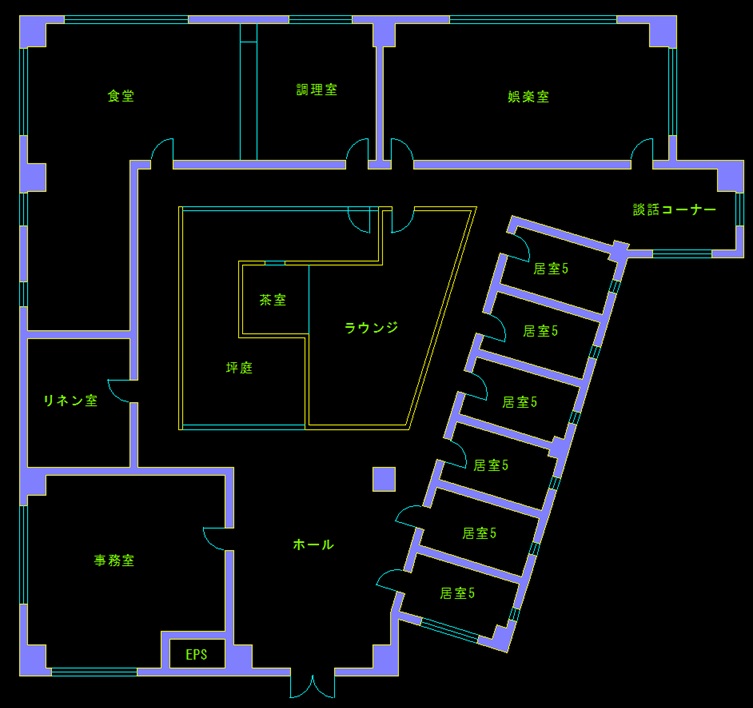

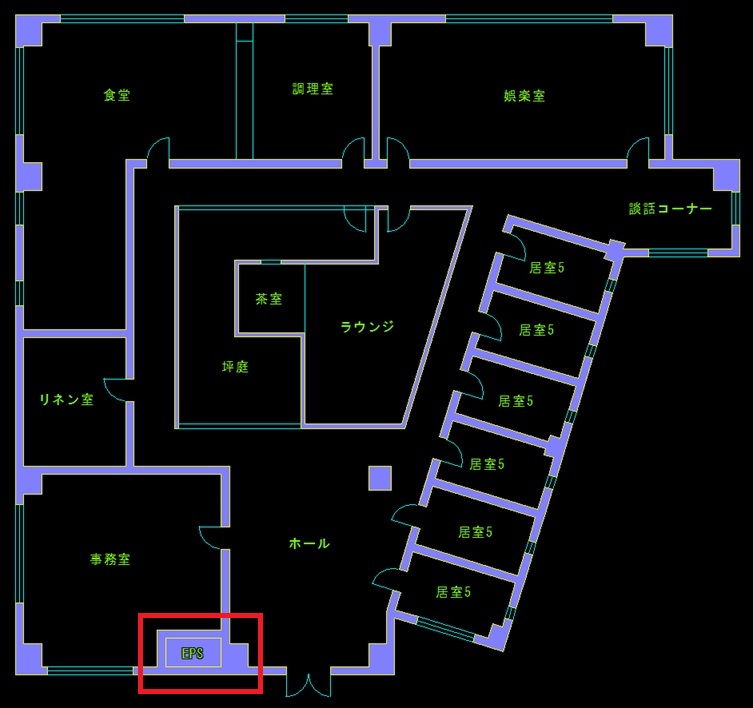

柱型と脚色をセットで使うときの注意

出入口の位置が柱型と重なった場合、その出入口は自動で取り止めになり、通知が表示されます。柱型の自動作成と壁・柱の脚色をセットで行うときは、出入口の詳細設定にある「開口幅自動調整モード」を ON にしてください。

なお、このデモの割付けは設定の決まりを再現した模式図です。実物は壁との位置関係まで含めて候補を評価するため、複雑な平面では割付け位置が図と異なることがあります。

コマンドと操作の流れ

ふだん使うコマンドは WALLMAKE の 1 つだけです。実行すると本体アプリ（計算と入力画面を受け持つ「JG_平面図作成」フォルダー内の EXE）が起動し、入力フォームは Jw_cad 版とまったく同じものが開きます。フォームを閉じると AutoCAD へ作図されます。

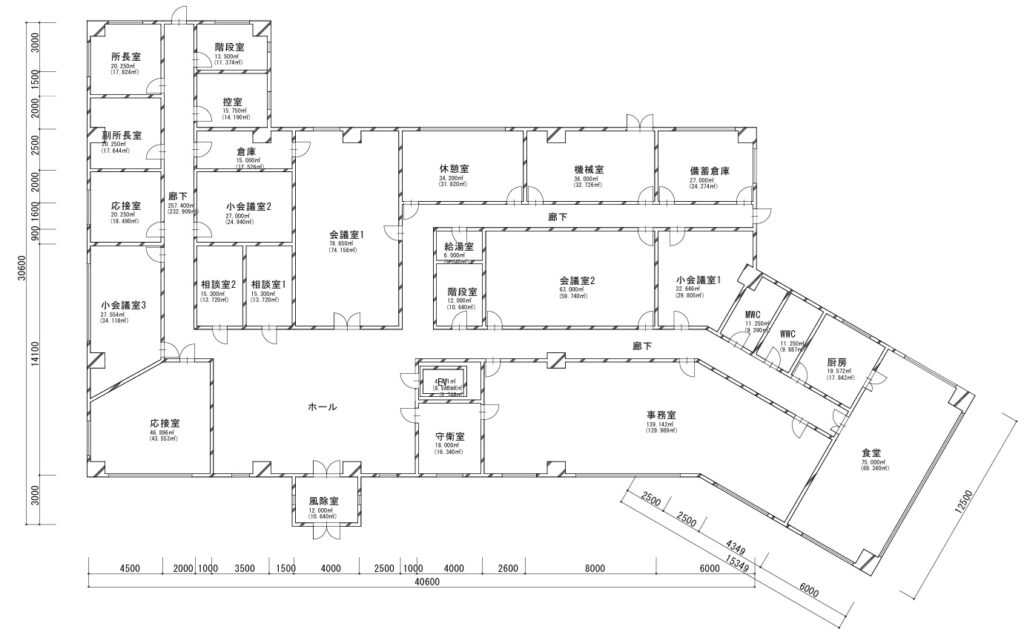

WALLMAKE平面図作成WALL＋MAKE = 壁を作る

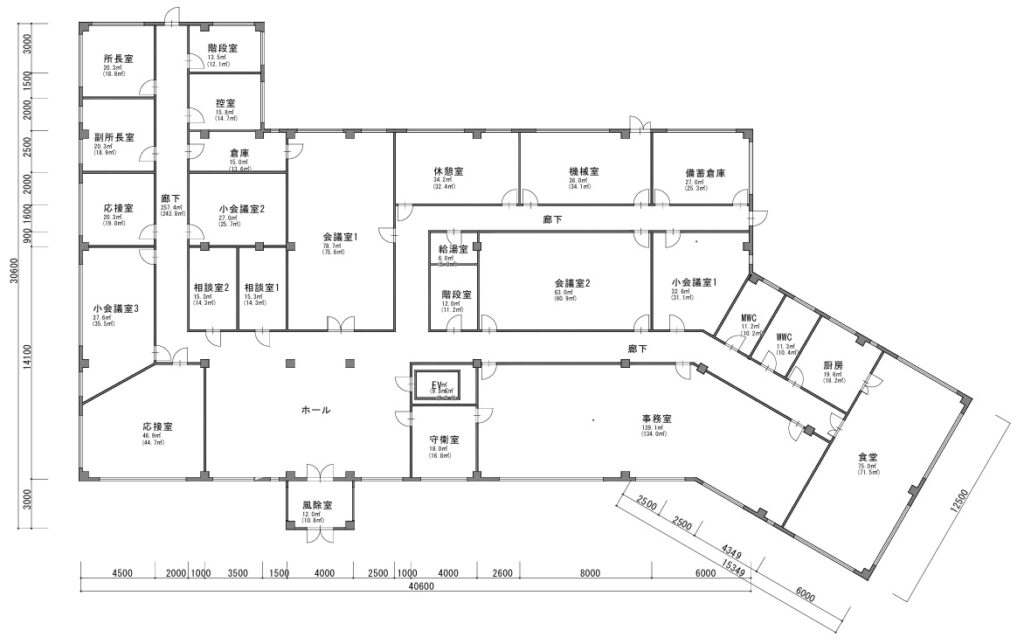

単線のラフプランから、包絡された平面図を一括作成します。

WALLMAKE と入力すると、まず「文字の高さ(mm)」を聞かれます。面積・室名・寸法の文字の大きさです（実寸。既定 500）

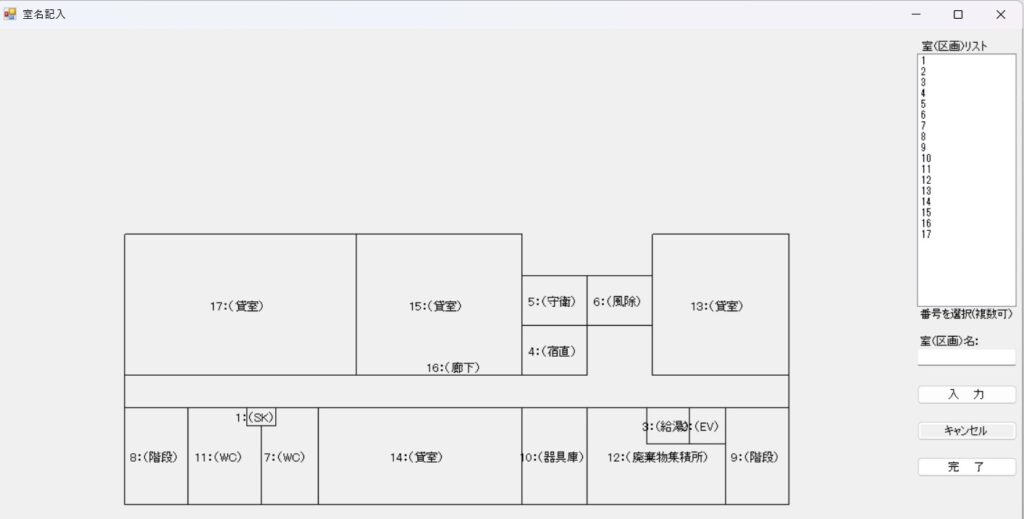

「厚みの異なる壁ごとに選択」と表示されるので、同じ壁厚にする単線と開口中心線、室名の文字をまとめて選択して Enter を押します。線分・ポリライン・文字が選べます
「壁厚入力」フォームに壁厚（mm）を入れて「入力」。壁厚が 1 種類なら「入力完了」、ほかにもあるなら「次の壁セット」を押すと AutoCAD の画面に戻るので、次の壁を選択して同じように入力します（10 種類まで）
「包絡確認」で包絡の方法（一律／壁厚ごと／行わない）を選びます
「基準設定」で柱型・出入口・窓を選び、「その他記載設定」で面積・室名欄・通り芯間寸法・脚色などを選びます

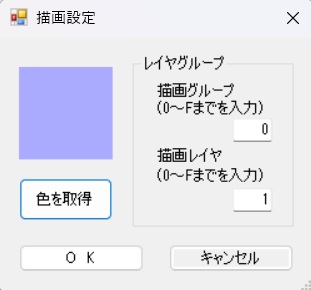

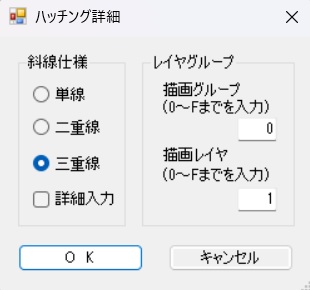

脚色する場合は「作業選択」でハッチング（斜線）か塗り潰しを選び、色や斜線の間隔を設定します
「設定完了」を押すと作図され、コマンドラインに「[WALLMAKE] 図形 ○○ 個を作成しました。」と出ます。塗り潰しをした場合は、うち何個が塗りかも表示されます

WALLMAKEPATH設定ふだんは使いません

本体アプリ（「JG_平面図作成」フォルダーの中の WindowsAppJwwWallMake.exe）の場所を指定し直します。フォルダーを移動したときや、古い版を掴んでしまったときに使います。

最初に「文字の高さ」を聞きます

Jw_cad 版では文字の大きさを「使用する文字種」の番号で指定しますが、文字種は AutoCAD にはありません。AutoCAD 版では代わりに、コマンドの最初に文字の高さ（実寸）を聞きます。1/100 で印刷して 5mm の文字にしたいなら 500 です。寸法まわりの大きさもすべてこの値が基準になります。

包絡を「行わない」と、できないことがあります

包絡確認で「行わない」を選んだ場合は、出入口の一律作成・窓の自動作成・有効面積の算定は行えません。「壁厚ごとに行う」では、壁厚の異なる部分の交点は厚いほうの壁が優先で包絡されます。

1 つのフォルダーで、2 通りの使い方

配布フォルダー「JG_平面図作成」は、そのまま 2 通りに使えます。どちらの使い方でも、計算を受け持つプログラムは同じものです。

使い方	入口	こんなとき
AutoCAD のコマンド	`WALLMAKE`（本記事）	AutoCAD 2027 で使う。塗り潰し 1 個・寸法オブジェクトはこの使い方だけの仕様です
Jw_cad の外部変形	`平面図作成.BAT`	Jw_cad で使う。従来どおりの操作です。手順は同梱の「初めにお読み下さい.txt」をご覧ください

設定と前回値は、フォルダーの中に保存されます

本体アプリは、同じフォルダーにある ini ファイルを読み書きします。フォルダーの中身を分けて置かないでください。フォルダーごと別のパソコンへコピーすれば、設定もそのまま引き継がれます。

導入のしかた

ZIP ファイルを解凍するどこに解凍しても構いません。
AutoCAD を終了する起動したままだと入れ替えできません。
「インストール.bat」をダブルクリックする管理者権限は不要です。プラグインが AutoCAD の読み込み場所へコピーされます。
「JG_平面図作成」フォルダーを好きな場所に置くデスクトップやドキュメントなど任意の場所で構いません。場所はプラグインが自動で探します。
AutoCAD 2027 を起動するこれで WALLMAKE が使えます。

「JG_平面図作成」フォルダーは、フォルダーごと保管してください

本体アプリは、同じフォルダーにある設定ファイル（ini）を読み書きします。中身を分けて置くと動きません。

初めにお読みください（AutoCAD用）.txt 説明ファイルインストール.bat プラグインを入れるアンインストール.bat プラグインを外す WallMake.bundle プラグイン本体（置き場所は固定） JG_平面図作成本体アプリ（置き場所は任意） ├ WindowsAppJwwWallMake.exe 本体（プラグインが起動します） ├ WindowsAppJwwDrawing.exe 脚色の描画 ├ WindowsAppJwwPlanCHK.exe 脚色の領域計算 ├ 平面図作成.BAT Jw_cad の外部変形用 └ DATA*.ini ほか前回値・設定

動作環境

OS	Windows 10 / 11（64bit）
CAD	AutoCAD 2027（Jw_cad 外部変形版も同梱）
開発言語	Visual Basic .NET
ソフト種別	無償
バージョン	Ver.1.0

プラグインは AutoCAD 2027 専用です

AutoCAD 2027 の .NET 版数（.NET 10）に合わせて作成しているため、コマンドは 2026 以前では読み込まれません（インストールしても無害です）。AutoCAD LT では動作しません。2026 以前や Jw_cad をお使いの場合は、同梱の外部変形版をそのままお使いいただけます。

うまく動かないとき

コマンドを打っても本体アプリが起動しない	「JG_平面図作成」フォルダーが見つからない状態です。`WALLMAKEPATH` を実行し、フォルダーの中の `WindowsAppJwwWallMake.exe` を指定してください。
「AutoCAD 対応版ではありません」と出る	パソコンの中に残っている古い EXE を掴んでいます。`WALLMAKEPATH` で本パッケージの Ver 4.3 以上のものを指定し直してください。
作図されずに終わる	入力フォームを途中で閉じた場合は何も作図されません。コマンドラインに「中止されました」または理由が表示されます。
エラーのあと、次も同じエラーが出る	エラーで終わったときは前回値（DATA*.ini）を自動で初期化しています。それでも直らない場合は、「JG_平面図作成」フォルダーの DATA21.ini から DATA27.ini を空にしてください（ファイルは消さないでください）。
文字が「?」になる	文字スタイル `JG_WALLMAKE` が別の設定で図面に残っている可能性があります。フォントをＭＳゴシックにしてください。
寸法の文字だけ大きさが違う	寸法スタイル `JG_WALLMAKE` は図面に一度作られると使い回されます。文字の高さは作図のたびに図形側で設定し直すので通常はそろいますが、合わない場合は図面内の `JG_WALLMAKE` 寸法スタイルを削除してから作図し直してください。

アンインストール

「アンインストール.bat」をダブルクリックしてください。プラグインを取り除くだけなので、図面や本体アプリには影響しません。「JG_平面図作成」フォルダーは消えないので、Jw_cad 版はそのまま使えます。

JG_日影図作成（AutoCAD版）

2026年8月24日古川尚弘 No Comments AutoCAD版 AutoCADプラグイン, 作図, 計測

JG_日影図作成（AutoCAD 版）

1 ファイル 200.34 KB

ダウンロード

AutoCAD 2027 プラグイン

AutoCADで出来る日影図・等時間図の作成

JG_日影図作成（AutoCAD版）— AutoCADのなかで、時間日影図・等時間図・指定点の日影時間・日影諸表を高精度で作図します。

JG_日影測定線との組み合わせ、AutoCADの配置図をなぞるかたちで日影図を作成します。別のソフトで計算して、変換して、図面へ持ち込む——という受け渡しがありません。

等時間図の精度（メッシュ 500・200・100mm）は 3 段階から選べ、用途地域が 2 つある敷地にも対応します。AutoCAD 版（Ver.2.1）ではさらに、日影ラインが「9時」「2.5時間」のような名前のブロックとして作図されるようになりました。8時と16時の線だけ非表示にする、規制時間の線だけ色を変える——検討図でよくやる操作が、ブロック単位でできます。

取り込んだ AutoCAD の機能	JG_日影図作成での活かし方
ブロック	日影ラインを時間ごと・規制時間ごとのブロックとして作図。表示・非表示、色分け、移動・削除が時間単位でできます
コマンド	`HIKAGE` `HIKAGESKP` `HIKAGEPNT` `HIKAGETBL` の 4 つ。メニューを開かずに打てる
図形選択（線分・ポリライン）	建物と真北線（必要なら用途区分線）をまとめて選択して渡すだけ。混ざっていても構いません
線種（HIDDEN）	時間日影図の 30 分線に使用。ほかの線は現在の線種のまま作図されます
画層と文字スタイル	現在の画層へ実寸で作図。文字スタイル `JG_HIKAGE`（ＭＳゴシック）は自動で用意されます

FEATURE 01

AutoCAD の中で完結します

計算も作図も、いま開いている図面の中。別ソフトへの変換や貼り込みがありません。JG_日影測定線と合わせれば、測定線から等時間図まで一気通貫です。

FEATURE 02

ボリューム出しから申請まで

速さ優先の 500mm でも大きな狂いは出ません（下のデモで確認できます）。100mm ＋日影諸表で、確認申請の検討資料まで揃います。

FEATURE 03

時間ごとの「ブロック」で作図

時間日影図は「8時」～「16時」、等時間図は「2.5時間」のような名前のブロックになります。原点基準の挿入なので、見た目も座標も従来と同じです。

日影ラインは、時間ごとのブロックになりました

下の図は時間日影図です。冬至の 8 時から 16 時まで、1 時間ごとの影の外形線と時刻の文字を作図します。計算に使っている式は、JG_日影図作成が実際に使っているもの（太陽高度・太陽方位角・影倍率）と同じです。

図の下の「ブロック」チップを押してみてください。その時刻の線がまとめて消えます。実際の図面でもこれと同じことが、ブロックの表示・非表示や削除としてできます。「時間ごとに色を分ける」を入れると、ブロック単位で色を変えたときのイメージになります。

時間日影図（HIKAGE）— ブロックごとの表示切替冬至・真太陽時 8時～16時

日影ライン（1 時間ごと） 30 分線（線種 HIDDEN）建物（選択した図形）

建物

建物の高さ

日影条件

緯度（北緯）

測定水平面の高さ

描画

30 分ごとの線も描く時間ごとに色を分ける

ブロック

コマンドラインに出る内容

ブロック数

表示中

8時の影の長さ

表示中の図形

朝夕の線が長く伸びるのは、太陽高度が低いためです。緯度を上げる（北の地域にする）と、同じ建物でも影がぐっと伸びるのが分かります。測定水平面より低い部分は影を落とさないので、測定面を 6.5m に変えると影は短くなります。

ブロックは、見た目を変えずに「あとから効く」機能です

ブロックは原点（0,0）基準で挿入されるので、作図した瞬間の見た目・座標は従来とまったく同じです。違いが出るのはそのあと——ある時刻の線だけ非表示にする、色を変える、消す、といった操作がひとまとまりでできます。同じ名前のブロックがすでに図面にある場合は「9時_2」のような別名になり、前回作図した図形が変わることはありません。建物高さの文字（「10.5m」など）はブロックに入れず、そのまま作図します。

作図されるもの

画層	現在の画層にそのまま作図します。線の太さ・色も現在の設定です。日影図用の画層を現在層にしてから実行してください。
線種	現在の線種で作図します。時間日影図の 30 分線のみ `HIDDEN` 固定です（図面に無ければ自動で読み込みます）。
文字	文字スタイル `JG_HIKAGE`（ＭＳゴシック・幅係数 1.0）を自動で作って使います。文字の高さは実寸で指定します。
座標	モデル空間に実寸で作図します。配置場所を聞かれるのは日影諸表だけです。
ブロック	時間日影図＝時間ごと（「9時」、30 分線は「8.5時」）／等時間図＝規制時間ごと（「2.5時間」「4時間」）。
用途地域	用途区分線 1 本で 2 地域まで同時に検討できます。同じ時刻・同じ規制時間の線は同じブロックにまとまります。

精度で何が変わるか——3 種類の等時間図を重ねる

等時間図は、敷地に敷いたメッシュの一点一点について「1 日に合計何時間影に入るか」を積算し、規制時間ちょうどの点を結んだ線です。精度設定で選ぶのはメッシュ間隔（500・200・100mm）ですが、実は時間の刻みも一緒に変わります——500mm は 5 分きざみ、200mm は 2 分きざみ、100mm は 1 分きざみ。この対応も、実物の JG_日影図作成と同じにしてあります。

下のデモは、この積算を実際にその場で計算しています。3 段階の精度で同じ等時間線を求め、色を変えて重ねました。500mm では角が落ちたり線がずれたりするのに、100mm では滑らかに落ち着く——その代わり計算量が桁違いに増えることが、下の計算時間でそのまま分かります。

等時間図（HIKAGE）— 精度 3 段階の重ね合わせ冬至・真太陽時 8時～16時・L 字形の 2 ボリューム

500mm（5 分きざみ） 200mm（2 分きざみ） 100mm（1 分きざみ）建物

建物（2 ボリューム）

高さ 1（西側 10×7m）

高さ 2（東側 5×5m）

日影条件

規制時間（等時間線）

測定水平面の高さ

緯度（北緯）

精度（メッシュ間隔）

500mm ・ 5 分きざみ 200mm ・ 2 分きざみ 100mm ・ 1 分きざみ

PRESET

計算の規模（メッシュ点数 × 時間ステップ）と実測時間

500mm ／ 5分

200mm ／ 2分

100mm ／ 1分

線のずれ（最大）

3 本の線は、ほとんどの区間で概ね重なります。離れるのは線が折れる場所や、2 つのボリュームの影が重なる場所です。「線のずれ」（500mm の線と 100mm の線の距離の最大値）は、条件を変えて数百 mm 程度に収まります。スピードを優先にした 500mm でも、検討を誤らせるような大きな狂いは出ません。ボリュームの当たりを付ける段階では、500mm で何度でも繰り返せます。

仕上げは逆に、精度が必要です。特に、測定線と近接している場合は 100mm まで精度を上げてじっくり計算するのがよいでしょう。

建物高さの入力は、専用のウィザードで行います

選択した図形が表示され、端部をクリックして時計回りに高さ（m）を入力していきます。ボリュームごとに「完了(登録)」で登録し、すべて入れたらアイソメ図で形を確認して次へ進みます。図形を高さ入力に使うだけなので、重複する線があってもレイヤーを分けておく必要はありません。

このデモで単純化していること

デモは 2 ボリューム・用途地域 1・真北は図の上向き・冬至固定です。実物の JG_日影図作成は複数ボリューム、用途地域 2 つ（規制時間を別々に設定）、任意の真北、時期の選択（冬至・夏至・春秋分）に対応し、5m・10m それぞれの規制時間で等時間線を描きます。

5m・10m の測定線そのものは、同じ AutoCAD プラグインの JG_日影測定線で作図できます。測定線を描いてから等時間線を重ねる、という流れで使っていただけます。

コマンドは 4 つ

ActiveX 版のメインメニュー（win日影）にある「日影図作成」「指定点時間計算」「日影諸表作成」の 3 ボタンが、そのままコマンドになっています。そこへ AutoCAD 版だけの HIKAGESKP が加わります。どのコマンドも、入力ウィザードは ActiveX 版とまったく同じものが開くので、覚え直しは要りません。

HIKAGE日影図作成HIKAGE = 日影

時間日影図・等時間図を描きます。ふだん使う主役のコマンドです。

HIKAGE と入力し、建物と真北線（必要なら用途区分線）を全て選択して Enter を押します。線分（LINE）とポリライン（LWPOLYLINE）を選べます
真北を示す 2 点を南から北の順にクリックします（前回値は「真北再現」）。用途区分線があれば続けて入力します
建物高さを入力します。端部をクリックし、時計回りに高さ（m）を入れてボリュームごとに登録。終わったらアイソメ図で形状を確認します
条件を設定します。用途地域ごとの規制時間（10m・5m）、測定水平面の高さ、緯度、時期
時間日影図（1 時間ごと／30 分ごと）か等時間図を選びます。等時間図は精度（500・200・100mm）も選びます
注釈の文字高さ（実寸）を入れるとウィザードが閉じ、AutoCAD へ作図されます。コマンドラインに「作成 ○○ 個（ブロック ○ 個: 8時、9時、…）」と出ます

HIKAGESKP前回値で始めるSKP = SKIP

同じ建物のまま、時間日影図と等時間図を描き分けたいとき。設定を変えて描き直したいとき。

HIKAGESKP と入力します。AutoCAD では何も選択しません
前回の建物・真北・用途区分線・ボリュームが自動で読み込まれ、建物高さ入力フォームが前回の状態で開きます
そのまま「形状確認（次へ）」を押せば、あとは HIKAGE の条件設定からと同じです。ボリュームを直してから進むこともできます

時間日影図を描いたあと等時間図を重ねる——という 2 回目以降が、図形選択も真北入力も無しで始められます。前回値が無いときはその旨が表示されるので、先に HIKAGE を一度実行してください。

HIKAGEPNT指定点時間計算PNT = POINT

隣地の窓先など、気になる点の日影時間をピンポイントで知りたいとき。

HIKAGEPNT と入力し、建物と真北線を選択して Enter を押します
真北の 2 点に続けて、指定点（複数可）をクリックします（前回値は「指定点再現」）
建物高さと条件（測定水平面・緯度・時期）を入力すると、指定点ごとに引き出し線・小円・日影時間が作図されます

積算は 1 分きざみです。等時間線を描くまでもない点検討が、これ 1 つで済みます。

HIKAGETBL日影諸表作成TBL = TABLE

確認申請の検討書に添える影倍率表・日影長さ表・方位角倍率図が要るとき。

HIKAGETBL と入力します。図形の選択はありません
真北を示す 2 点を南から北の順にクリックし、続けて諸表の配置基準点（表の左上）をクリックします
諸表の種類（複数選択可）と緯度・時期・測定面高さ、日影長さ計算用の高さ（通常は 10m）、文字高さを入力すると、基準点を左上として作図されます

HIKAGEPATH設定ふだんは使いません

本体アプリ（「JG_日影図作成」フォルダーの中の WindowsAppAutoCADHikage.exe）の場所を指定し直します。フォルダーを移動したときや、古い版を掴んでしまったときに使います。

日影諸表は、真北と置き場所を「先に」聞きます

ActiveX 版の日影諸表は、作図の直前に配置基準点を聞いていました。プラグイン版では、コマンドの直後に真北 2 点と配置基準点を AutoCAD の画面でクリックしてから、設定フォームが開きます。入力画面が開いているあいだは AutoCAD 側の操作を受け付けられないためで、図面の空きを見ながら先に位置を決められます。

作業方法の選択画面は出ません

ActiveX 版では最初に「AutoCAD読込み／保存データ読込み」を選ぶ画面が出ますが、プラグインのコマンドは選択した図形でそのまま始まります。「保存データ読込み」に当たる使い方は HIKAGESKP が受け持つので、一手少なくなっています。

1 つのフォルダーで、3 通りの使い方

配布フォルダー「JG_日影図作成」は、そのまま 3 通りに使えます。どの使い方でも、計算を受け持つプログラムは同じものです。

使い方	入口	こんなとき
AutoCAD のコマンド	`HIKAGE` ほか（本記事）	AutoCAD 2027 で使う。ブロック化はこの使い方だけの機能です
ActiveX 版	`WindowsAppAutoCADHikage.exe` をダブルクリック	AutoCAD 2026 以前で使う。メインメニュー（win日影）から続けて作業したいとき
Jw_cad の外部変形	`日影図作成.BAT`	Jw_cad で使う。従来どおりの操作です

ActiveX 版は、AutoCAD 2027 を先に起動して日影図を描く図面を開き、出力する画層を現在層にしてから EXE を起動します。よく使う場合はデスクトップにショートカットを置いてください（EXE だけを別の場所へコピーすると動きません。フォルダーごと移動します）。

設定と前回値は、フォルダーの中に保存されます

AutoCAD 版の設定・前回入力値は JG_日影図作成\Things\Hikage に保存されます。フォルダーごと別のパソコンへコピーすれば、設定もそのまま引き継がれます。以前のバージョンをお使いだった方の設定は %APPDATA%\Things\Hikage に残っているので、引き続き使いたい場合は中身を上記フォルダーへ上書きコピーしてください。Jw_cad 版の前回値は別に保存されるので、混ざることはありません。

導入のしかた

ZIP ファイルを解凍するどこに解凍しても構いません。
AutoCAD を終了する起動したままだと入れ替えできません。
「インストール.bat」をダブルクリックする管理者権限は不要です。プラグインが %APPDATA%\Autodesk\ApplicationPlugins へコピーされます。
「JG_日影図作成」フォルダーを好きな場所に置くデスクトップなど任意の場所で構いません。場所はプラグインが自動で探します。見つからないときだけ聞いてきます。
AutoCAD 2027 を起動するこれで HIKAGE が使えます。

「JG_日影図作成」フォルダーは、フォルダーごと保管してください

本体アプリ（計算と入力画面を受け持つ、フォルダー内の EXE）は、同じフォルダーにある設定ファイルを読み書きします。中身を分けて置くと動きません。

初めにお読みください（AutoCAD用）.txt 説明ファイルインストール.bat プラグインを入れるアンインストール.bat プラグインを外す Hikage.bundle プラグイン本体（置き場所は固定） JG_日影図作成本体アプリ（置き場所は任意） ├ WindowsAppAutoCADHikage.exe AutoCAD 用（ActiveX 版と兼用） ├ WindowsAppJwwHikagezuMake.exe 日影図・指定点時間の計算 ├ WindowsAppJwwHouikakuZu.exe 日影諸表の計算 ├ 日影図作成.BAT Jw_cad の外部変形用 └ Things\Hikage AutoCAD 版の設定と前回値

動作環境

OS	Windows 10 / 11（64bit）
CAD	AutoCAD 2027（ActiveX 版・Jw_cad 外部変形版も同梱）
開発言語	Visual Basic .NET
ソフト種別	無償
バージョン	Ver.2.1

プラグインは AutoCAD 2027 専用です

AutoCAD 2027 の .NET 版数（.NET 10）に合わせて作成しているため、コマンドは 2026 以前では読み込まれません（インストールしても無害です）。AutoCAD LT では動作しません。2026 以前をお使いの場合は、同梱の ActiveX 版をそのままお使いいただけます。

うまく動かないとき

コマンドを打っても本体アプリが起動しない	「JG_日影図作成」フォルダーが見つからない状態です。`HIKAGEPATH` を実行し、フォルダーの中の `WindowsAppAutoCADHikage.exe` を指定してください。
「AutoCAD 対応版ではありません」と出る	パソコンの中に残っている古い EXE を掴んでいます。`HIKAGEPATH` で本パッケージの Ver.2.1 以上のものを指定し直してください。
`HIKAGESKP` で「前回の建物データがありません」と出る	前回値がまだ保存されていません。先に `HIKAGE` を一度実行し、建物高さ入力フォームで「形状確認（次へ）」まで進んでください。
入力フォームが画面からはみ出す	建物高さ入力と形状確認のフォームは、画面に収まるよう自動で縮みます。操作しにくい場合はウィンドウの端をドラッグして調整できます。
作図されずに終わる	ウィザードを途中で閉じた場合は何も作図されません。コマンドラインに理由が表示されます。
文字が「?」になる	文字スタイル `JG_HIKAGE` が別の設定で図面に残っている可能性があります。フォントをＭＳゴシック、幅係数 1.0 にしてください。

アンインストール

「アンインストール.bat」をダブルクリックしてください。プラグインを取り除くだけなので、図面や本体アプリには影響しません。「JG_日影図作成」フォルダーは消えないので、ActiveX 版と Jw_cad 版はそのまま使えます。
