📐はじめに

日影図を作成する際、最初に作成する「測定線」には、閉鎖方式と発散方式の2種類があることをご存じでしょうか。

🤔一般的なのは「閉鎖方式」…しかし？

多くの場合、測定線は閉鎖方式で作成されます。

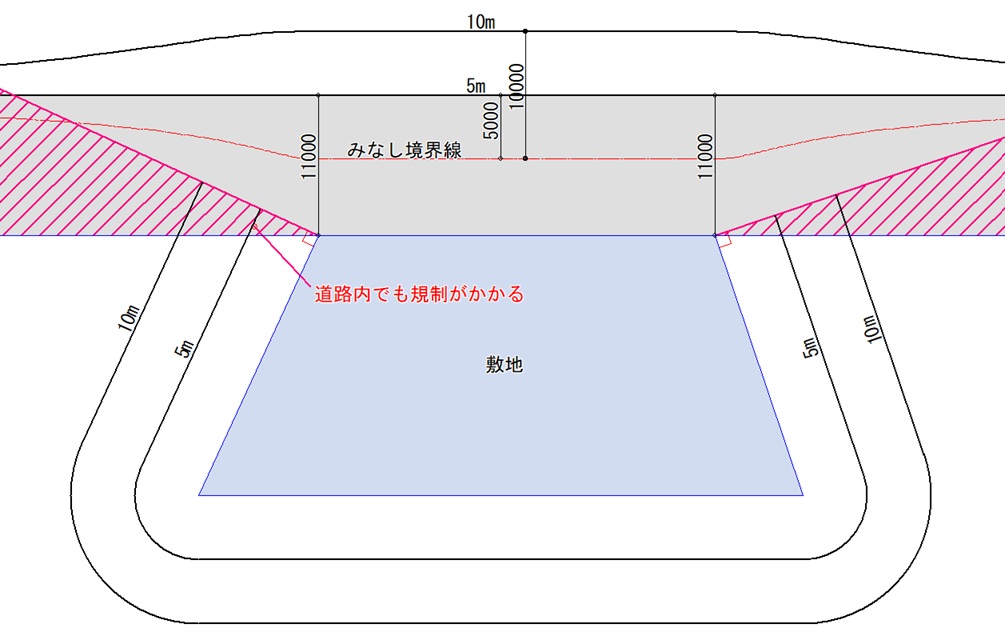

ただ、誤解を恐れずに言うと、閉鎖方式に比べて設計側に有利に働くケースがあるのが「発散方式」です。

🕒発散方式があまり使われない理由

発散方式は、

• 作図方法が少し複雑で時間がかかる
• 行政や近隣との調整などに手間がかかる場合がある

といった理由で、知っていても実際には閉鎖方式を選ばれることが多いのが実情です。

✨それでも「導入の価値」は大きい

とはいえ、発散方式を簡単に作図できるツールがあれば、導入のハードルは下がります。
発散方式はプロジェクトに大きな成果をもたらすこともあるため、チャンスがあればぜひ採用してみたいところです

✅Jw_cad用外部変形「JG_日影測定線」について

「JG_日影測定線」は

• 閉鎖方式
• 発散方式

の日影測定線を作成できる外部変形（ツール）です。

JG_日影測定線

1 ファイル 1,004.49 KB

ダウンロード

この「JG_日影測定線」の機能について深掘りしたい方は次の投稿もご覧ください。

▶️ 操作方法

【１】zipファイルを解凍し、ＪＷＷファイル内または任意の場所に保管します。

【２】Jw_cadの［その他］メニュから外部変形コマンドを選択します。

【３】ファイル選択で、保管した場所にあるJG_日影測定線フォルダ内の日影測定線.BATをクリックします。

【４】Jw_cadの左上に表示されるメニュー「閉鎖測定線」「発散測定線」「各種注釈」から実行する作業を選択します。
　　　　
　≪ Ａ 閉鎖測定線 ≫

【５】敷地境界線と道路を示す図形を全て選択し、「選択確定」ボタンを押します。

【６】敷地境界線入力フォームに選択した敷地地境界線と道路が表示されるので、敷地境界点を時計回りで順にクリックし、全ての境界点のクリックが終了した際は「入力(次へ)」ボタンを押します。直前のデータを利用する場合は、「直前を再現」ボタンを押します。　

【７】「境界種別を選択します（以下省略）」というメッセージが現れ、境界種別入力フォームが立ち上がります。右上の境界線リストから境界線番号を選択（複数選択可）し、リスト下の境界種別「道路境界線」、「隅切」、「隣地境界線」の3つから1つを選択し「決定」ボタンを押します。未入力の場合は隣地境界線となるので、隣地境界線の入力は省略できます。変更する場合は、リストを選択し、変更する境界種別を選び、「決定」ボタンを押します。道路と隅切を全て入力した際は「次へ」ボタンを押します。直前のデータを利用する場合は、「直前を再現」ボタンを押します。　

たとえば下の 図のように、反対側の道路境界線の折れ点が敷地境界線のそれより多い場合は、反対側の境界線がどちらの敷地境界線に属すのか選択する必要があります。

逆に敷地側の折れ点が多い場合も、反対側の道路境界線と敷地側境界線の組み合わせを決める必要があります。

組み合わせる際は、互いに向かい合う比率が多い方を対応させるとよいでしょう。

【８】「リストから道路境界線を選択し（以下省略）」というメッセージが現れ、反対側の道路境界線入力フォームが立ち上がります。右上の境界線リストから該当する道路境界線番号を選択し、反対側の道路境界線を時計回りで2点クリックし「入力」ボタンを押します。入力するとライン上に境界線番号が表示されます。異なった番号が入った場合は「削除」ボタンを押し再度入力します。また、【７】で隣地境界線を選択した場合でもこのフォームで道路境界線に変更できます。全ての道路境界線の入力が終了した際は「入力完了」ボタンを押します。直前のデータを利用する場合は、「直前を再現」ボタンを押します。

　注意：複数の敷地境界線が反対側の道路境界線を共有する場合は、一つの道路境界線に複数の番号が記載されます。逆に、一つの道路に敷地境界線が複数対応する場合は、同一の番号が反対側の道路境界線にそれぞれ入力されます。

　補足：行き止まり道路がある場合は、道路幅員と同じ距離の位置にある線分を道路境界線とみなして入力して下さい（事前にJw_ＣADで線分を作成しておく必要があります）（ａ図）。また、行き止まり道路が敷地に入り込む場合は、対岸にある敷地の一辺が反対側の道路境界線となることがありますが、その場合でも入力が必要です（ｂ図）。　

【９】描画設定入力フォームが立ち上がります。記載設定から、「みなし境界線を記載」、「道路中心線を記載」、「道路幅員を記載」、「離隔距離を記載」を行うか選択します。次に、レイヤグループ、レイヤ、線（色）番号、使用する文字種を入力します。次に、隣地境界線と道路みなし境界線の結合方法を、「隣地みなし境界線を延長して結合する」か、「道路に直角なラインを介して結合する」か選択します。

【１０】「完了」ボタンを押すと、Jw_cadの画面に閉鎖測定線その他が出力されます。

　≪ Ｂ 発散測定線 ≫

【５】～【９】　≪ Ａ ≫　の行程に同じ。

【１０】「完了」ボタンを押すと、Jw_cadの画面に発散測定線と閉鎖測定線（隣地側）その他が出力されます。

　注意：発散測定線が描画されるのは放物線が連続する道路上のみです。行き止まり道路は隣地と同様に閉鎖測定線となります。敷地反対側の道路境界線が敷地に対して延びていないと、行き止まり道路として扱われるので注意して下さい。道路が途中で屈曲する場合の判断は、円弧で閉じるか放物線のままとするか解釈が分かれますが、このソフトでは円弧で閉じない描画となります。つまり、反対側の道路境界線を開放すると放物線を描画し、閉鎖すると行き止まり道路と同じ扱いになります。

本ツールにおいては、前面道路が「一の道路」（屈折や交差がない道路）である場合にのみ発散方式による描画が可能です。

　≪ Ｃ 各種注釈 ≫

【５】～【８】　≪ Ａ ≫　の行程に同じ。

【９】描画設定入力フォームが立ち上がる。道路情報の記載設定から、「境界線延長を記載」、「道路中心線を記載」、「道路幅員を記載」、「敷地面積を記載」、「敷地境界点を記載」を行うか選択します。また、レイヤグループ、レイヤ、線（色）番号、使用する文字種を入力します。

【１０】「完了」ボタンを押すと、Jw_ＣADの画面に各種注釈が出力されます。

補足：　≪ Ａ ≫　～　≪ Ｃ ≫　の行程は共に同じ敷地情報を使用します。どちらかで入力したデータは本ソフト内に記録されるので、「直前を再現」ボタンを使用することで、二度入力する手間を省くことが出来ます。また、【８】の入力の最後に「Excel書出し」ボタンを使用すると、任意のエクセルシートにデータを保存することができ、「JG_延焼線作成」「JG_近隣範囲図」「JG_壁面線後退」等の他の外部変形ソフトに使用できます。

「JG_建具記号」は、建具キープランの建具記号を集計し、番号を自動で割り当てるための外部変形です。

JG_建具記号

1 ファイル 80.46 KB

ダウンロード

🧩 「JG_建具記号」でできること

• 入力済みの建具記号（例：AW、SD など）を種類ごとに集計します。
• 集計結果をもとに、重複する番号や欠番の有無をチェックします。
• 番号の自動割り当て機能を利用して、建具の種類ごとに番号を付与します。

▶️ 操作方法

【１】zipファイルを解凍し、ＪＷＷファイル内または任意の場所に保管します。

【２】Jw_cadの［その他］メニュから外部変形コマンドを選択します。

【３】ファイル選択で、保管した場所にある「JG_建具記号」フォルダ内の建具記号.BATをクリックします。

【４】Jw_cadのトップメニュー下に、「建具記号を一括選択」と表示されるので、建具記号を含む図面を全て選択し、「選択確定」ボタンを押します。

建具記号の図形の種類は、円と楕円、六角形の概ね３タイプがあるかと思いますが、このツールでは正円タイプのみが検索可能です。

【５】「通知」メッセージが表示され、選択できた建具記号の数と、その内訳（①建具符号、②建具番号、③建具注釈）が表示されるので、確認し「ＯＫ」ボタンを押します。

【６】作業選択フォーム（A図左側）が立ち上がるので、「種類ごとに集計する」か、「番号を自動で割当てる」か選択します。

＜「種類ごとに集計する」を選択した場合＞

【Ａ】集計結果フォーム（A図右側）が立ち上がり、選択した建具略号と建具番号のセットが昇順で表示されるので、確認し「ＯＫ」ボタンを押します。Excelに書き出す場合はチェックボックスにチェックを入れます。

　重要：建具略号として認識される文字は、フォルダー内の「建具略号.txt」にあらかじめ標準略号として登録されています。新たに追加、または変更する場合はこのテキストファイルを編集してください。

　補足：建具記号に番号がなく略号のみの場合は表示されません。（「：」のみ表示されます。）

集計した建具記号は種別ごとにリスト化されるので、重複する番号や、欠番を確認できます。また、集計結果はEXCELに出力することができます。

補助的な機能として、建具表回りに記載した防火仕様や防音性能などの注釈を取り出すことができます。建具記号の右側にある文字で、あらかかじめ注釈略号として登録した文字が対象です。

また、このツールでは建具番号を自動的に割り振ることができます。「AW」や「SD」といった建具種別のみを記載しておき、最後に一括して番号を割り当てことでが可能です。

＜「番号を自動で割当てる」を選択した場合＞

【Ｂ】記載設定フォーム（B図右側）が立ち上がるので、桁数が「２桁」が「３桁」か、番号の位置が略号に対して「上」か「下」か選択します。また使用する文字種（「１～１０」）と、開始番号を入力します。

　補足：文字種は１～１０以外の番号を入力すると現在設定で描画されます。すでに番号が付いている記号があっても再度番号が割り当てられます。記載されるレイヤは現在設定のレイヤグループ及びレイヤとなります。

↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓　↓

✨「JG_平均天井高」について

「JG_平均天井高」は、確認申請や設計検討で必要となる平均天井高さの算定を、入力・描画まで一貫して支援する外部変形です。
勾配天井や折上げ天井など、形状によって計算が複雑になるケースでも、手計算の負担を軽減します。

JG_平均天井高

1 ファイル 248.16 KB

ダウンロード

📌 平均天井高さの算出が必要になる主な場面

平均天井高さの算出が求められるのは、例えば以下のような場合です。

• 勾配天井により、居室の最低基準である 2.1m を下回る可能性がある場合
• 地下階に該当するかどうかの判断が微妙な場合
• 排煙上の有効高さとの関係で、天井高さが 3m以上 あるか確認する場合
• 24時間換気計算用に部屋の容積を求める場合

いずれの場合も、平均天井高さの算定が必要となる頻度はそれほど高くありません。

しかし、道路斜線や北側斜線の影響で天井の一部が勾配になった場合や、意匠的に折上げ天井を採用した場合などは、計算がやや複雑になります。
そのため、平均天井高さの算定は、自動算出に任せるのが効率的です。

📐概要

平面図または天井伏図上に高さを入力することで、平均天井高さの計算に必要な図面と表を自動的に作成します。

主に以下を自動描画します。

• 算定に必要な寸法・高さ情報
• 断面線
• 算定用断面図
• アイソメ図
• 平均天井高さの算定表

算定された平均天井高さは、断面図上に記載されます。

🛠️ 基本的な使い方

平面図または天井伏図上で、任意のポイントに高さを入力します。

すると、以下の情報が順に自動描画されます。

1. 部屋の寸法情報
2. 各ポイントの高さ情報
3. 断面線
4. 算定用断面図
5. アイソメ図
6. 算定表

断面を切る位置は自動的に決定されます。

例えば、形状の異なるボリュームが2つ並列している場合は、異なる天井高さがすべて反映される位置に断面線が設定されます。

🧮 平均天井高さの算定方法

このツールでは、以下の式で平均天井高さを算定します。

平均天井高さ ＝ 室容積 ÷ 室面積

空間の形状にかかわらず、この方法で平均天井高さを求めることができます。。

ただし、計算を単純化するため、平面形状は以下のいずれかにする必要があります。

• 長方形または三角形に分割した形状
• 長方形
• 三角形

🔷 対応できる立体形状

立体形状についても、一定の規則性が必要です。

本ツールで対応している形状は、以下の5タイプです。

1. 直方体
2. 直方体を、その一辺に平行な任意の面でカットした形状
3. 一点のみが高い四角錐状の形状
4. 一点のみが低い四角錐状の形
5. 状対角にある二点の高さが同じで、稜線をつくる形状

⚠️ 算定できない形状

一方で、以下のような形状は、そのままでは容積を算定できません。

• A図の5の立体のうち、対角にある点の高さのいずれかが異なるもの
  例：A図の6
• A図の5の上面の稜線が谷となるもの
  例：A図の7
• 上面の形態が1〜7のいずれにも該当しないもの
  例：A図の8

ただし、算定できない6〜8のパターンであっても、底面を2つの三角形に分割することで入力が可能になります。

なお、底面が三角形の場合は、すべての形状で入力が可能です。

🪜 床レベルが異なる場合にも対応

「JG_平均天井高」は、床レベルが異なる場合にも対応しています。

床レベルが異なる場合、天井高さの平均の取り方には、主に以下の3通りが考えられます。

1. 個々の床レベルからの天井高さの平均
2. 最も高い床面からの天井高さの平均
3. 最も低い床面からの天井高さの平均

建築実務で使用する場合は、主に1.と2.になると考えられます。

✅ 選択できる算定方法

本ツールでは、以下の2つの算定方法を選択できます。

1.個々の床レベルからの天井高さの平均

一般的な居室の天井高さの算定に使用します。
建築基準法における平均天井高さに相当する考え方です。

この場合、床に段差があっても、各床レベルから天井までの高さを基準にするため、平均天井高さの値は床段差の影響を受けません。

② 最も高い床面からの天井高さの平均

避難安全検証法における Hroom の算定に使用します。

この場合、最も高い床面を基準にするため、床段差の大きさによって平均天井高さ、つまりHroomの値が変わります。

例えばC図のような形状では、床の段差が大きくなるほど、平均天井高さは小さくなります。

🏛️ 折上げ天井の算定にも対応

次に、ボリュームごとに床高さを入力できる機能を利用した、折上げ天井の算定について説明します。

折上げ天井を算定する場合、中央部の高い天井部分と、周囲の低い天井部分に分けて算定する方法もあります。
しかし、この方法ではボリューム分けが多くなり、入力や確認が煩雑になります。

そこで本ツールでは、床高さを設定できる機能を利用します。

下側のボリュームの上面に、上側のボリュームが載っているものと考え、上側のボリューム、つまり折上げ部分の床レベルを、下側のボリュームの天井レベルに設定します。

これにより、折上げ天井の平均天井高さを算定できます。

次の図ように、下のボリューム（ピンク色の部分）の上面に、折り上げ部のボリューム（水色の部分）が載った2層構成で捉えます。

なお、折上げ部分の天井形状は、A図の1〜5のタイプから選択できます。

🌟 まとめ

「JG_平均天井高」 は、勾配天井や折上げ天井など、手計算では煩雑になりやすい平均天井高さの算定を支援します。

平面図または天井伏図に高さを入力するだけで、断面図・アイソメ図・算定表を自動作成できるため、確認申請資料や検討資料の作成を効率化できます。

具体的な手順を短い動画にまとめましたのでご視聴ください。

▶️ 操作方法

【１】ダウンロード後、zipファイルを解凍し、ＪＷＷファイル内または任意の場所に保管します。

【２】Jw_cadの［その他］メニュから外部変形コマンドを選択します。

【３】ファイル選択で、保管した場所にある「JG_平均天井高」フォルダ内の「平均天井高.BAT」をクリックします。

【４】Jw_cadのトップメニュー下に、「図表配置」と「頂点入力」、「データ確認」のメニューが表示されるので、「頂点入力」を選択します。次に平面図または天井伏図の部屋のポイントを時計回りで順にクリック（左クリック (L)で任意点、右クリック (R)で読取点）します。長方形の場合は４点、三角形の場合は３点を入力します。

旧バージョンでは、「長方形を入力」と「三角形を入力」のメニューが表示され、どちらかを選択していましたが、新バージョンでは「頂点入力」メニューに統一されました。また、図表の配置点の位置決めは、最後に「図表配置」を選択して行うことになりました。

次に部屋のポイントを時計回りで順にクリック（左クリック (L)で任意点、右クリック (R)で読取点）します。長方形の場合は４点、三角形の場合は３点を入力します。

　補足：バージョン1.2以降は反時計回りの入力も可能になりました（ただし交差することはできません）。

【５】「天井高さ入力」フォームが立ち上がるので、右側の①ポイントリストから番号を選択（複数選択可）し、その下のCH入力ボックスに天井高さをｍｍ単位で記載します。４点ないしは３点の記載が完了した際は「入力」ボタンを押します。また床の高さがFL±０でない場合は、②床の高さまたはボリューム下端の高さを入力します。最後に「形状確認了（次へ）」ボタンを押します。　

　補足：床の高さは１のみ入力可能です。床の高さが異なるエリアは別のボリュームとして入力します。また、折上天井の場合は下部の天井の高さ（＝折上部分のボリューム下端の高さ）を入力します。

【６】「形状確認（アイソメ図）」フォームが立ち上がるので、メニュー欄中央の「左」「右」「上」「下」ボタンを押し形状を確認します。次に、他のボリュームを入力する場合は、「次のボリュームを入力」ボタンを押します。ボリュームが１の場合または全てボリュームの入力が完了している際は、「入力完了」ボタンを押します。

　＜「次のボリュームを入力」を選択した場合＞

【６ｂ】Jw_cadに戻り、【４】トップメニュー下の「頂点入力」の選択から再開します。

　補足：この段階でいったん作業を中断することができます。再開する際は「頂点入力」を選択して再開します。新規に入力する際は、トップメニュー下の「データ確認」を選択し、データを初期化します。

　＜「入力完了」を選択した場合＞

【７】記載設定フォームが立ち上がるので、高さ確認用図面を選択から、簡易アイソメ図か断面図を選択します。両方選択することも可能です。次に記載仕様から、線（色）番号（１から９まで）と文字種（１から１０まで）を入力します。次にレイヤグループから、描画グループ（０からＦまで）と描画レイヤ（０からＦまで）を入力します。最も高い床面から算定する場合は、フォーム上側の当該チェックボックスにチェックを入れます。作成した算定表をExcelに出力する場合は、フォーム下側の当該チェックボックスにチェックを入れます。

　補足①：断面図が描画できるのは２ボリュームまでで、共に長方形でありさらに天井形態が特定できる場合に限られます。断面図が描画可能な場合は、ポイントをクリックした平面図（または天井伏図）に断面線が描画されます。

　補足②：文字種及び線（色）番号は、１から１０（９）以外の番号を入力すると現在設定で描画されます。レイヤグループは０からF以外の番号（又は記号）を入力すると現在のレイヤグループに描画されます。　

【８】「ＯＫ」ボタンを押すと、Jw_cadの画面の【４】でポイントを読み取った平面図または天井伏図に部屋の寸法とポイントの高さ、及び断面線（断面図記載の場合）が描画されます。

【９】Jw_cadのトップメニュー下のメニューから「図表配置」を選択します。「＠算定図（表）配置基準点を指示」と表示されるので、任意の位置をクリックします。【８】までの行程で作成された高さ確認用算定図（簡易アイソメ図及び断面図）と算定表が配置されます。

　補足：簡易アイソメ図の左上を基準に、その右側に断面図、さらに右側に算定表がレイアウトされます。

　注意：一度配置するとデータは全て初期化されます。

　参考：「データ確認」メニューを押すことで、データが累積しているか、初期化されているかを確認することができます。

三斜求積は、敷地面積を求める方法として一般的に使われています。
ただ、面積そのものはCADでも簡単に出せます。

では三斜求積を行う目的は何かというと、確認申請や開発申請などで第三者に「面積の根拠」を示すことが主な目的です。

そのため、敷地を三角形に分割して求積図を作るときは、できるだけ扁平な三角形を作らないことが重要になります。
扁平な三角形とは、底辺に対して高さが低く、細長い形の三角形です。

扁平な三角形が多いと、求積図が見にくくなるだけでなく、誤差が大きくなりやすいためです。

一般に、三角形の形は 正三角形に近いほど（形が整っているほど）積み上げた面積の誤差が小さくなることが知られています。
また、分割数が増えすぎない方が、集計したときの誤差も小さくなりやすいと言えます。

🔍 既存の分割手法と課題

数学的には、多角形を「扁平でない三角形」で分割する方法として、ドロネー三角形分割がよく知られています。

次に、最長辺優先で分割する方法もあります。

しかしこれらの方法では、内部に仮想点が必要になることが多いです。

三角形の数が増えること自体も課題ですが、敷地求積では敷地内に杭を打てないため、建築設計への活用が難しいのが現状です。

その結果として、仮想点を作らず（＝三角形数を増やさず）、扁平な三角形が少なく、かつ面積誤差も小さくなる分割手法は、まだ十分に確立されていないように思います。

📌 「JG_三斜求積」と分割方式

「JG_三斜求積」は、多角形を複数の三角形に分割し、求積図と求積表を同時に作成する外部変形です。

三角形の分割方式には、次の四つがあります。

• ① 標準方式
• ② 最大辺長を優先して分割する方式
• ③ 最小辺長を優先して分割する方式
• ④ 乱数を使用してランダムに分割する方式

JG_三斜求積

1 ファイル 99.90 KB

ダウンロード

冒頭の三斜求積図（表）は、①の標準方式で分割した結果です。

それに対して、② 最大辺長を優先して分割する方式と③ 最小辺長を優先して分割する方式を試みたのが次の図になります。

このように、求積図・求積表の結果が異なります。

これら３案の平均値に近いはB図（③最小辺長を優先）でした。

扁平な三角形の割合をみてみると、冒頭の図（①標準方式）とはそれほど違いはありませんが、A図（⓶最大辺長を優先）よりは明らかに少ないのが分かります。

さらに、ランダム解析を行ったのがC-1〜C-3図です。

🎲 ランダム解析の結果

ランダム解析では、実行のたびに分割結果が変わるため、無数の案を作り出せます。

複数のランダム結果の中では、

• 扁平な三角形が少なく、見やすい
• 合計面積が、試行した案の平均値に近い

という点で、こららの６案の中ではC-2図が最も良い傾向を示していました。

このように「ランダム解析」は、入力点数が多いと解析に時間がかかりますが、扁平な三角形が発生する確率を低減し、求積面積の精度を高めることができます。

💡 まとめ

三斜求積は、面積を求めるためだけでなく、確認申請や開発申請などで、面積の根拠を第三者に示すために重要な図面です。

そのため、求積図を作成する際には、できるだけ扁平な三角形を避け、分かりやすく誤差の少ない分割を行うことが求められます。

「JG_三斜求積」では、標準方式、最大辺長優先方式、最小辺長優先方式、ランダム方式など、複数の分割方法を試すことができます。

これにより、敷地形状に応じて複数の求積図案を比較し、より見やすく、実務に適した三斜求積図を作成することができます。

特にランダム方式は、実行ごとに異なる分割案を得られるため、複雑な敷地形状で有効な分割案を探す際に役立ちます。

▶️ 操作方法

【１】zipファイルを解凍し、ＪＷＷファイル内または任意の場所に保管します。

【２】Jw_cadの［その他］メニュから外部変形コマンドを選択します。

【３】ファイル選択で、保管した場所にある「JG_三斜求積」フォルダ内の三斜求積.BATをクリックします。

【４】Jw_cadのトップメニュー下に「◎多角形の頂点を読み取り」と表示されるので、求積する多角形の頂点を順にクリック（左クリック (L)で任意点、右クリック (R)で読取点）し、最後に「点指示終了」ボタンを押します。

　補足：クリック点が２点以下の場合は、前回入力した座標データを採用するか確認するインフォメーションフォームが表示されます。

【５】Jw_cadのトップメニュー下に、「◎求積表基準点（左上）を指示」と表示されるので、任意点をクリックします。

【５Ａ】【４】のクリック点が２点以下の場合は、インフォメーションフォームが立ち上がり、「前回の入力値を使用しますか？」と表示されるので、使用する場合は「はい」を、使用しない場合は「いいえ」を選択します。

【６】記載設定フォームが立ち上がるので、求積表のタイプから「倍面積を集計」、「実面積を集計」のどちらかを選択します。表名称を記載する際は、チェックボックスにチェックを入れ、テキストボックスに名称を記入します。

　標準解析以外を行う場合は、「特殊解析を行う」チェックボックスにチェックを入れます。
　次に、描画設定を行います。（倍）面積欄の小数点の桁数と、線（色）番号（１から９まで）及び文字種（１から１０まで）を入力します。

　求積図をｍ単位で記載する場合は「求積図 ｍ単位」チェックボックスにチェックを入れます。

　また、求積表をExcelに書き出す場合は「EXCELに書き出し」チェックボックスにチェックを入れます。

補足：（倍）面積欄は描画設定で任意に設定しますが、辺長、高さ、計算式欄の各値の小数点の桁数は、面積欄の小数点の桁数に応じて自動的に設定されます。

【６Ａ】【６】で「特殊解析を行う」チェックボックスにチェックを入れた場合は、右下の「特殊解析」グループボックスがアクティブになるので、多角形の辺長の最大のものから順に三角形を切り出す場合は「最大辺長優先」ラジオボタンをオンにします。逆に辺長さの最小のものから順に三角形を切り出す場合は「最小辺長優先」ラジオボタンをオンにします。次に、乱数を使用してランダムに三角形を切り出す場合は「ランダム解析」ラジオボタンをオンにします。

　追記：「ランダム解析」以外は頂点のクリックをどこから始めても分割結果と合計面積は同じになります。一方「ランダム解析」の場合は、分割結果と合計面積はその都度異なります。

　注意：「ランダム解析」は、扁平な三角形が発生する確率を低減し求積面積の精度を高めることができますが、入力点数が多くなると時間がかかる場合があります。

　補足：線（色）番号及び文字種は、１～９（１０）以外の番号を入力すると現在設定で描画されます。
　　　　　　　
【７】「完了」ボタンを押すと、Jw_cadの画面に三斜求積図と求積表が描画されます。
