「JG_車両軌跡」は、様々な車両の回転軌跡を自動的に作成するJw_CADの外部変形です。

標準で用意している車両タイプは、軽自動車から大型トラックまで12種類あります。それぞれのデフォルト値（規定値）である車体のサイズや回転半径、車輪の位置などは任意に編集して描画することができます。また、カタログスペックから入力することも可能です。

作図設定として、外接円、内接円、車両軌跡を描画するか、基準位置に車軸（前輪と後輪の位置）を記載するかを選択できます。また、回転角度、車両の描画間隔を度数で設定することが可能です。

バージョン1.2から任意に設定したスペックをユーザー値として登録できるようになりました。登録したデータは、JG_車両軌跡フォルダ内のDATA.iniファイルに保管されます。新たにソフトをダウンロードした場合などは、このファイルを置き換えることで登録データを継続して利用できます。

ソフトウェアサイトVectorからダウンロードする場合はこちら

操作方法は、以下の通りです。

【１】zipファイルを解凍し、ＪＷＷファイル内または任意の場所に保管します。

【２】Jw_cadの［その他］メニュから外部変形コマンドを選択します。

【３】ファイル選択で、保管した場所にある「JG_車両軌跡」フォルダ内の車両軌跡.BATをクリックします。

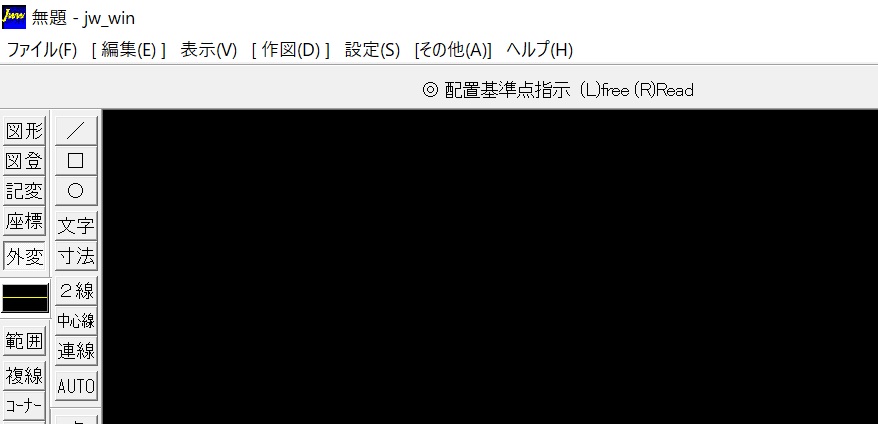

【４】Jw_cadのトップメニュー下に、◎配置基準点指示と表示されるので、点をクリック（左クリック(L)で任意点、右クリック (R)で読取点）します。

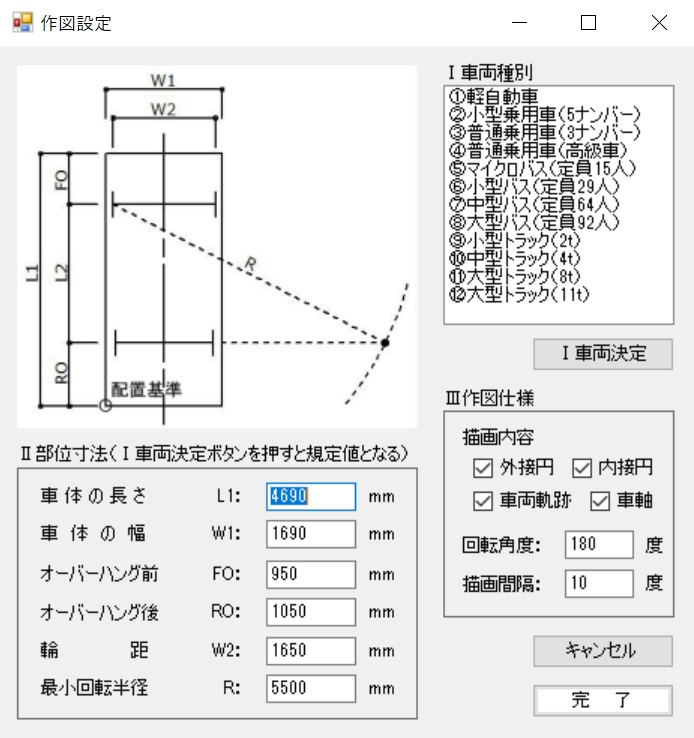

【５】作図設定フォームが立ち上がるので、Ⅰ車両種別のリストにある１１タイプの車両（ ①軽自動車 ②小型乗用車（５ナンバー）③普通乗用車（３ナンバー）④普通乗用車（高級車） ⑤マイクロバス（定員１５人） ⑥小型バス（定員２９人） ⑦中型バス（定員６４人）、大型バス（定員９２人）、小型トラック（２ｔ）、中型トラック（４ｔ）、大型トラック（８ｔ）、大型トラック（１１ｔ））の中から該当する車種を選択し「Ⅰ車両決定」ボタンを押します。該当する車種が無い場合はⅡ部材寸法で任意の値を入力します。

　

【６】【５】で「Ⅰ車両決定」ボタンを押すと、Ⅱ部材寸法（車体の長さ、車体の幅、オーバーハング前、オーバーハング後、輪距、最小回転半径）の各ボックスに標準値が自動入力されます。確認後、変更する項目がある場合はボックスに任意の数値を入力します。【５】で車両タイプを選択しない場合は、各ボックスに任意の数値を手入力します。

【７】Ⅲ作図仕様の外接円、内接円、車両軌跡、車軸（起点車両）を描画するか設定します。描画する場合は、描画内容（外接円、内接円、車両軌跡、車軸）の各チェックボックスにチェックを入れます。最後に、回転角度と描画間隔を度数で設定します。

【８】「完了」ボタンを押すとJw_cadの画面に車両の回転軌跡が描画されます。

　補足：線（色）番号は現在設定が採用されます。
