JG_図面脚色は、平面図・断面図から壁、柱・梁部分を抽出してその断面領域を脚色（ハッチング又は塗り潰し）するJw_cadの外部変形（ソフト）です。
　図面全体の中から壁・床の領域を自動的に識別するので、図面全体を選択して対象範囲を脚色できます。
　複数の線色の中から対象の線色を指定して範囲を特定することができます。またバージョン3.0から入れ子が含まれる領域をすべて抽出できるようになりました。（入れ子が多層的になっている場合でも描画可能です。）

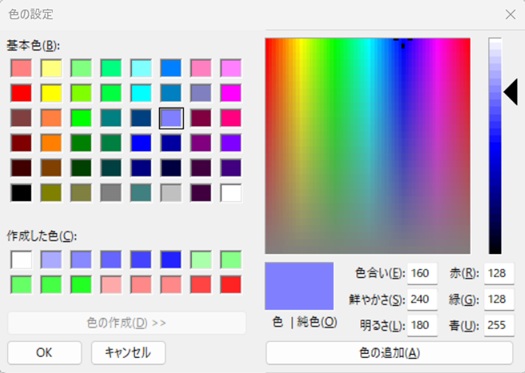

　塗り潰しの色はカラーダイアログで設定することができます。
　またハッチングは単線、二重線、三重線から選択でき、角度、ピッチを指定することができます。

JG_図面脚色

1 ファイル 99.90 KB

ダウンロード
